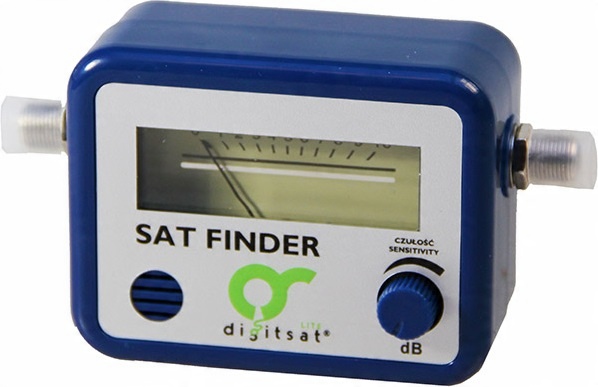

Измеритель уровня спутникового сигнала SAT Finder.
SAT Finder — очень простое и удобное устройство для настройки оптимального уровня сигнала, принимаемого спутниковой антенной. Измеритель оснащен индикатором уровня сигнала и зуммером с регулируемой интенсивностью звука, позволяющим точно и быстро позиционировать антенну. Измеритель подключается между спутниковым тюнером и конвертером.

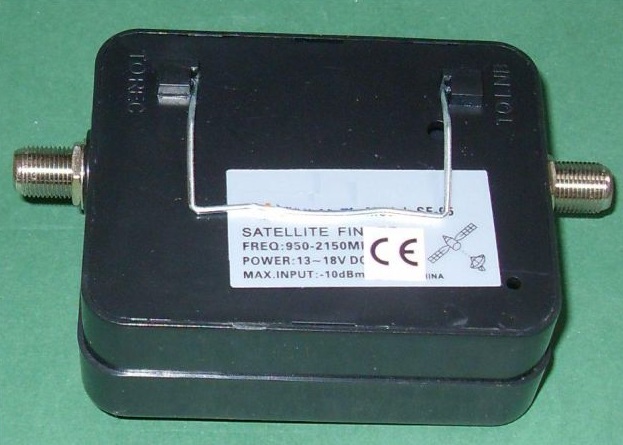

ХАРАКТЕРИСТИКИ:
Диапазон частот: 0,95–2,15 ГГц
Усиление: 11 дБ
Чувствительность: 7
Источник питания: 13–18 В постоянного тока
Рабочий диапазон: коэффициент усиления LNB = 52~60 дБ

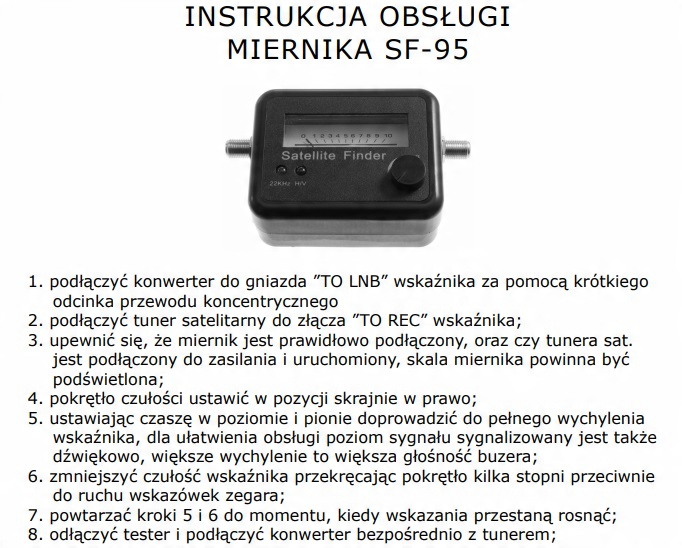

ИНСТРУКЦИЯ:
< ч1>1. подключите конвертер к разъему «TO LNB» индикатора с помощью короткого отрезка коаксиального кабеля.2. подключить спутниковый тюнер к разъему «TO REC» индикатора;
3. убедиться, что счетчик правильно подключен, а спутниковый тюнер
подключен к источнику питания и включен, шкала счетчика должна подсветиться;
4. установите ручку чувствительности в крайнее правое положение;
5. регулируя чашу по горизонтали и вертикали, сделать так, чтобы индикатор полностью отклонялся; для удобства работы уровень сигнала также сигнализируется акустически, чем больше отклонение, тем больше громкость зуммера;
6. уменьшите чувствительность индикатора, повернув ручку на несколько градусов против часовой стрелки;
7. повторяйте шаги 5 и 6, пока показания не перестанут увеличиваться;
8. отключите тестер и подключите преобразователь напрямую к тюнеру;

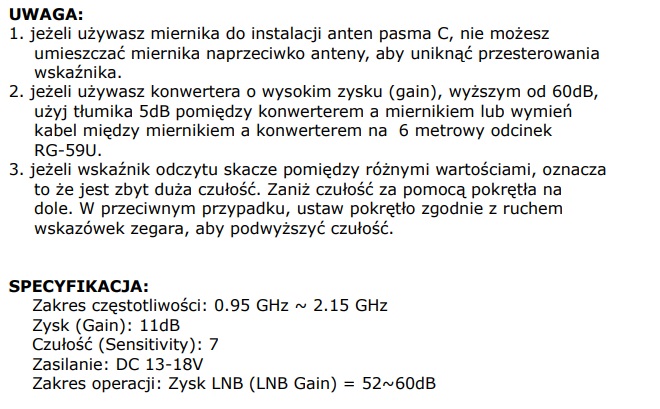

ПРИМЕЧАНИЕ:
1. если вы используете измеритель для установки антенн C-диапазона, вы не можете размещать измеритель напротив антенны, чтобы не защемить измеритель.
2. если вы используете преобразователь с высоким коэффициентом усиления (усиления), выше 60дБ, используйте аттенюатор на 5дБ между преобразователем и измерителем или замените кабель между измерителем и преобразователем на 6-метровый отрезок РГ-59У.
3. Если индикатор чтения прыгает между разными значениями, это означает, что чувствительность слишком высока. Уменьшите чувствительность, используя диск внизу. В противном случае поверните диск по часовой стрелке, чтобы увеличить чувствительность.
