Выключатель остаточного тока Schneider Electric K60 IDK-40-4-30-AC 40А 4-полюсный 30мА тип переменного тока, A9Z05440

Основные параметры

• [В] номинальный ток: 40 А
• Ассортимент продукции: Acti 9
• тип сети: переменный ток (AC)
• тип защиты от токов утечки: тип AC
• тип защиты от токов утечки: тип AC
• li>
• чувствительность к току утечки: 30 мА
• Тип продукта или компонента: устройство защитного отключения (RCCB)
• Название продукта: Acti 9 ID K
• >ассортимент продукции: Acti 9
• задержка защитного отключения по току: мгновенная
• Знак качества: OVE
• Знак качества: VDE
• Описание полюса : 4P
• нейтральное положение: ВЛЕВО
• короткое имя устройства: ID K

Дополнительные параметры

• высота: 81 мм
• индикация положения контакта: Н.О.
• клеммы подключения: двойное верхнее или нижнее подключение135 мм², жесткие
• подключения: двойное верхнее или нижнее подключение135 мм² жесткий
• li>
• li>
• клеммы подключения: двойное подключение сверху или снизу 125 мм² гибкие
• монтажное основание: DIN-рейка
• расположение устройства в системе: розетка< /li>
• ширина в модулях 9 мм: 8
• адаптация к шинам и распределительным блокам: снизу: вилки
• импульсный ток: 250 А
• длина изолированная часть: 14 мм для верхнего или нижнего подключения.
• Тип управления: рычажный.
• Технология срабатывания устройства защитного отключения: независимая от напряжения.
• Номинальное напряжение изоляции [Ui]. ]: 440 В переменного тока (AC) 50 Гц
• способ монтажа: защелкивающийся
• электрическая долговечность: AC1: 2000 циклов
• номинальная коммутационная и коммутационная способность : Idm 500 A
• номинальная коммутационная способность: Im 500 A
• механическая долговечность: 5000 циклов
• Код совместимости: ID K
• номинальный импульсное выдерживаемое напряжение [Uimp]: 4 кВ
• цвет: белый
• Ширина: 72 мм
• Сегмент рынка: жилые здания
• Рынок сегмент: малые коммерческие объекты
• глубина: 68 мм
• Момент затяжки: 3,53,5 Нм сверху или снизу
• номинальный условный ток короткого замыкания: gL63: Inc. 4,5 кА
• номинальный условный ток короткого замыкания: К60: Inc 6 кА
• [Ue] номинальное рабочее напряжение: 380...415 В переменного тока (AC) 50 Гц
• li>

Рабочая среда

• тропикализация: 2 согласно IEC 600681
• Стандарты: EN/IEC 6100921
• сертификация продукции : VDE
• сертификация продукта: KEMA
• электромагнитная совместимость: выдерживаемый импульс 8/20 мкс, 250 А согласно EN/IEC 6100921
• Степень защиты IP: IP20 согласно IEC 60529
• Степень защиты IP: IP40 (модульный корпус) согласно IEC 60529
• Степень загрязнения: 3
• Температура окружающей среды при хранении: 4085° C
• категория перенапряжения: III согласно IEC 60364
• относительная влажность: 9595 % при 5555 °C

Устройство защитного отключения Schneider Electric, серия IDK, номер A9Z05440, IDK-40-4-30-AC, 4-полюсный, 40А, чувствительность 30 мА, тип переменного тока - правильно реагирует на синусоиду токи утечки. Позволяет защитить от поражения электрическим током в электроустановках. Устройство защитного отключения, адаптированное к потребностям жилых и аналогичных зданий. Двойные клеммы снизу (рейка + кабель). Гофрированные клеммы повышают надежность соединения. Возможность проверки правильности работы кнопки управления «Т» только один раз в год, в течение первых 7 лет использования. Шина N расположена с левой стороны, что облегчает монтаж шин с автоматическими выключателями.

Устройства защитного отключения серии ID K обеспечивают защиту от поражения электрическим током путем прямого контакта (≤ 30 мА) и непрямого контакта (300 мА) и защищают установку от возможности возгорания. Они предназначены для защиты электроустановок преимущественно в жилом строительстве: многоквартирных и частных домах. Предложение позволяет выбрать устройства от 25 до 63А в вариантах 2П и 4П с чувствительностью 30 или 300 мА. В зависимости от ваших потребностей доступны два типа выключателей: переменного тока и А. Тип переменного тока используется в стандартных электроустановках. Тип А применяется в установках питания компьютерного оборудования и в установках с подключенными источниками питания и выпрямителями.

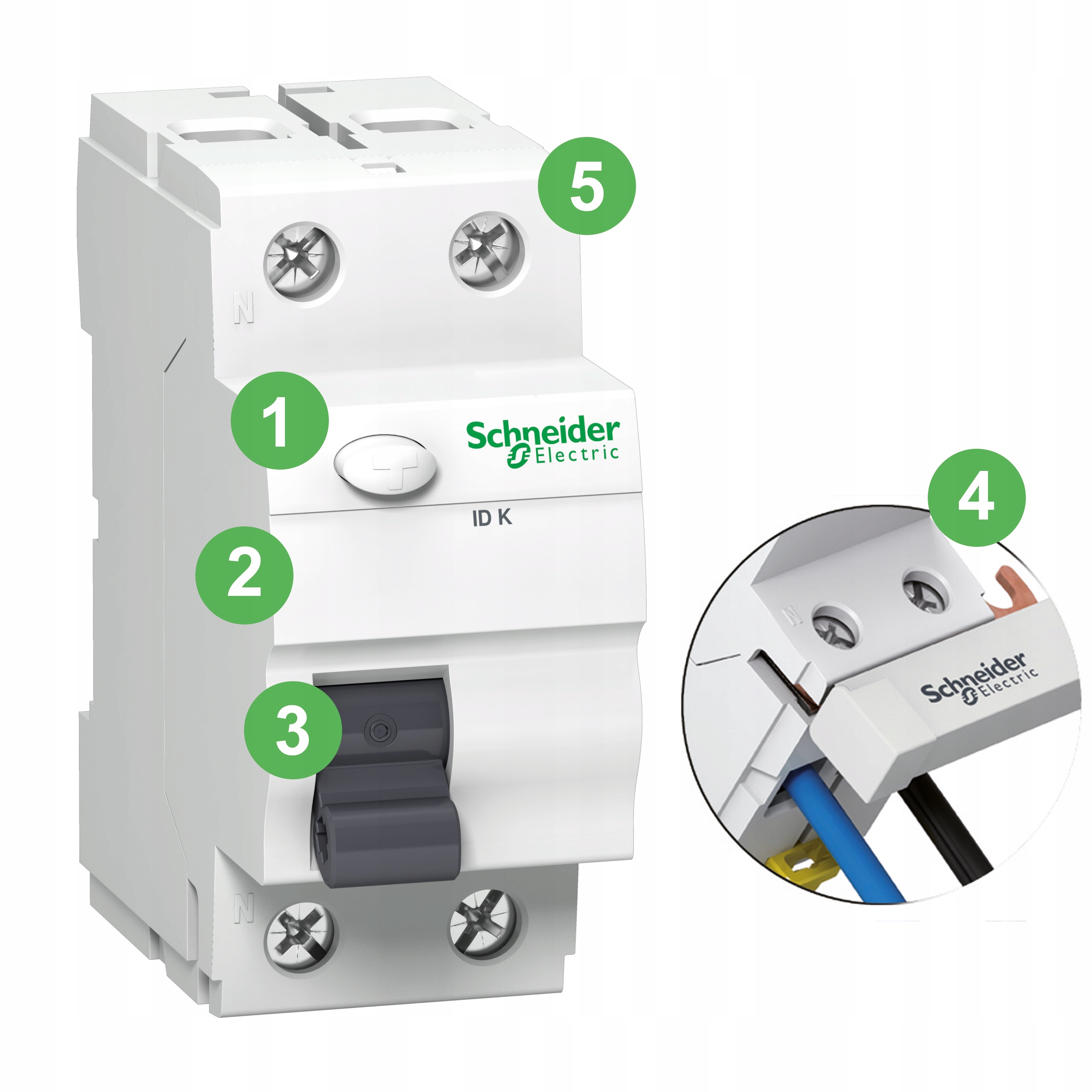

1-Кнопка проверки

2-Большое поле для маркера цепи

3-Отключение из-за помех сигнализирует о положении рычага управления

4- Подключения

• Снизу с помощью лепестковой рейки
• Снизу или сверху с помощью кабелей

Изолированные клеммы 5-IP22

Приложение

Серия устройств защитного отключения ID K идеально подходит для нужд жилищного строительства.

Установка

Устройства имеют двойные клеммы внизу для подключения кабелей и плоскую планку.

Контроль

Автоматические выключатели ID K следует проверять один раз в год в течение 7 лет, после 7 лет проверку следует проводить один раз в три месяца.

Выполнение

Н-контакт расположен с левой стороны, что облегчает соединение шин УЗО с миниатюрными автоматическими выключателями.

Зеленая премиум-маркировка

Зеленая премиум-маркировка — это стремление компании Schneider Electric предоставлять продукцию с высочайшими экологическими характеристиками в своем классе. Это означает:
