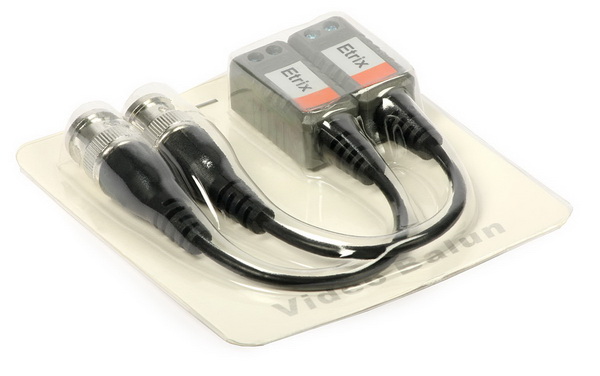

КАБЕЛЬНЫЙ ВИДЕОТРАНСФОРМАТОР ETRIX 1VP-C BNC

Код продукта: ETRIX 1VP-C

Трансформатор 1VP-C предназначен для передачи видеосигнала от одного источника по витой паре. Трансформатор имеет разъем BNC, прикрепленный гибким кабелем, что обеспечивает свободное позиционирование наконечника BNC. Устройство подстраивает сопротивление коаксиального кабеля (75 Ом) под сопротивление симметричного кабеля (100 Ом), обеспечивая передачу видеосигнала на расстояние до 400 м (витая пара 5 категории).

Обратите внимание на правильное подключение клемм: (+) к (+) и (-) к (-). Обратное подключение приведет к искажению изображения.

Технические параметры

• Наименование 1ВП-С
• Дальность действия 400 м
• Диапазон напряжения ввода/вывода 75 Ом (CVBS) 1 В (размах)
• Сквозные потери -0,5 дБ (для f=5 МГц)
• Пропускная способность видео 0–50 МГц ( -3 дБ)
• CMRR (дБ при 5 МГц) 60 дБ
• Сопротивление коаксиального ввода/вывода 75 Ом
• Симметричное сопротивление ввода/вывода 100 Ом
• li>
• Тип разъема ввода-вывода: коаксиальный штекер BNC
• Тип разъема ввода-вывода: симметричный Кабельные клеммы
• Темп. эксплуатация/относительная влажность 0–55 °C / <95 %
• Вес 0,016 кг
• Размеры (ширина х высота х глубина) 15 x 47 x 15 мм

< б>CMRR в видеопреобразователях. Английский термин, обозначающий видеотрансформатор – «балун» – это аббревиатура от «Balance-Unbalance» (симметричный – несимметричный) – он означает устройство, позволяющее менять среду передачи с коаксиального кабеля на витую пару и наоборот. наоборот. Самым большим преимуществом передачи по симметричному кабелю является более низкая цена кабеля и устойчивость к помехам. В связи с тем, что сигнал передается по двум проводам с одинаковым сопротивлением, помехи, добавляемые к обоим проводам, одинаковы. Поэтому их гораздо легче снять, чем из коаксиального кабеля.

Устойчивость видеотрансформатора к помехам за счет уменьшения общего сигнала для обоих кабелей и оставления дифференциального сигнала является основным свойством видеотрансформатора. Он определяется параметром CMRR (коэффициент отклонения общего режима). Это отношение значения сигнала ошибки на несимметричном выходе к значению помехи на симметричном входе. Его можно измерить, например, подав высокоамплитудный мешающий (общий) сигнал Vз при закороченных проводах симметричного кабеля (обеспечивающих нулевую амплитуду дифференциального сигнала). В идеальных условиях несимметричный выход трансформатора должен составлять 0 В, а значение Vb, измеренное в реальных условиях, следует подставить в формулу:

CMRR = 20*LOG(Vb/Vz)

Параметр CMRR для видеотрансформаторов Etrix (для сигналов частотой от 15 кГц до 6 МГц) составляет 60дБ. Это означает, что они ослабляют общий сигнал (помеху) 1000 раз.
