Видеотрансформатор Etrix 1VP-A с разъемом BNC, 2 шт.
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 3
Заказывая «Видеотрансформатор Etrix 1VP-A с разъемом BNC, 2 шт.», вы можете быть уверены, что данное изделие из каталога «Принадлежности» вы получите через 5-7 дней после оплаты. Товар будет доставлен из Европы, проверен на целостность, иметь европейское качество.

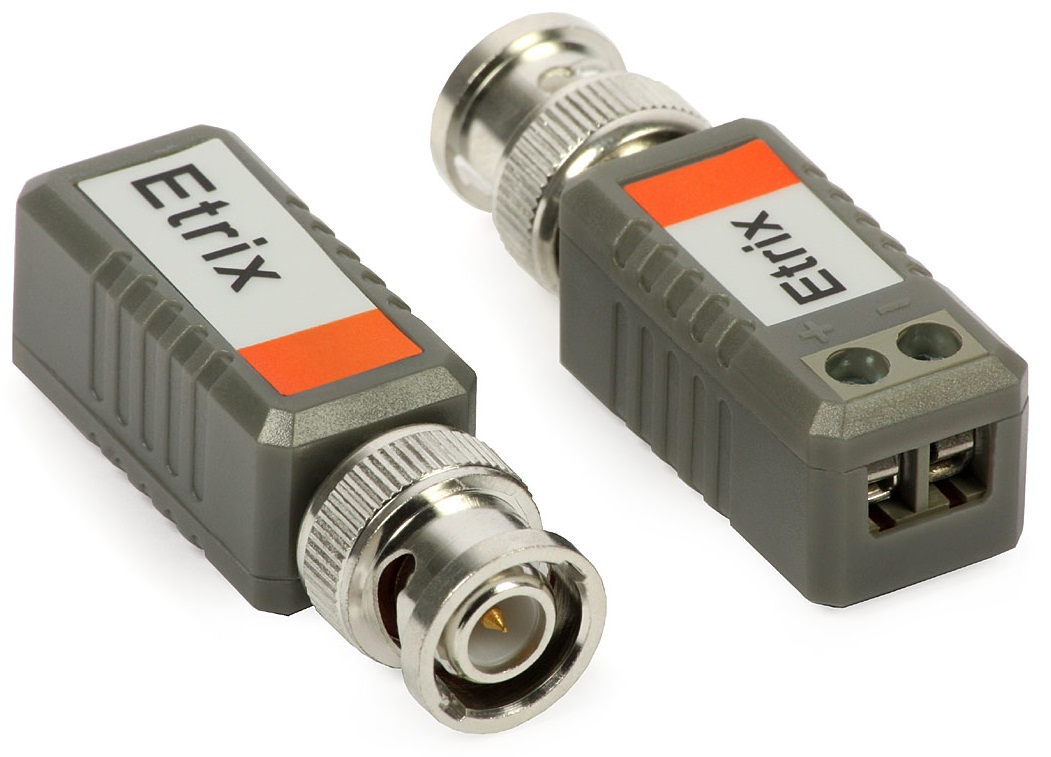

Видеотрансформатор Etrix 1VP-A с разъемом BNC (2 шт)
1ВП-А предназначен для передачи видеосигнала от одного источника по витой паре. Размещение трансформатора непосредственно на вилке BNC позволяет очень легко выполнить установку даже при плотно расположенных розетках BNC.
Устройство подстраивает сопротивление коаксиального кабеля (75 Ом) под сопротивление симметричного кабеля (100 Ом), обеспечивая передачу видеосигнала по витой паре 5-й категории для камер:
<ул>Обратите внимание на правильность подключения клемм: (+) к (+) и (-) к (-). Обратное подключение приведет к искажению изображения.
Технические параметры:
Имя 1ВП-А
Код M16655 Дальность действия 400 м (для CVBS) 150 м (для HD-TVI, AHD)
Диапазон напряжения ввода-вывода 75 Ом (CVBS) 1 В (размах)
Сквозное затухание -0,5 дБ (для f=5 МГц)
Пропускная способность видео 0...50 МГц (-3 дБ)
CMRR (дБ @ 5 МГц) 60 дБ
Сопротивление коаксиального ввода-вывода 75 Ом
Симметричное сопротивление ввода-вывода 100 Ом
Тип разъема ввода-вывода: коаксиальный штекер BNC
Кабельные зажимы симметричного типа разъема ввода-вывода
Темп. эксплуатация/относительная влажность 0°C...+55°C / <95%
Вес детали 0,016 кг
Размеры (ширина х высота х глубина): 15 х 47 х 15 мм
CMRR в видеопреобразователях. Английский термин видеотрансформатор – «балун» – это аббревиатура от «Balance-Unbalance» (симметричный – несимметричный) – он означает устройство, позволяющее менять среду передачи с коаксиального кабеля на витую пару и наоборот. Самым большим преимуществом передачи по симметричному кабелю является более низкая цена кабеля и устойчивость к помехам. В связи с тем, что сигнал передается по двум проводам с одинаковым сопротивлением, помехи, добавляемые к обоим проводам, одинаковы. Поэтому их гораздо легче снять, чем из коаксиального кабеля. Устойчивость видеотрансформатора к помехам за счет уменьшения общего сигнала для обоих кабелей и оставления дифференциального сигнала является основным свойством видеотрансформатора. Он определяется параметром CMRR (коэффициент отклонения общего режима). Это отношение значения сигнала ошибки на асимметричном выходе к значению помехи на симметричном входе. Его можно измерить, например, подав высокоамплитудный мешающий (общий) сигнал Vз короткозамкнутыми проводами симметричного кабеля (обеспечив нулевую амплитуду дифференциального сигнала). В идеальных условиях несимметричный выход трансформатора должен составлять 0 В, а значение Vb, измеренное в реальных условиях, следует подставить в формулу: CMRR = 20*LOG(Vb/Vz) Параметр CMRR для видеотрансформаторов Etrix (для сигналов с частота от 15 кГц до 6 МГц) составляет 60 дБ. Это значит, что они ослабляют общий сигнал (помеху) в 1000 раз.

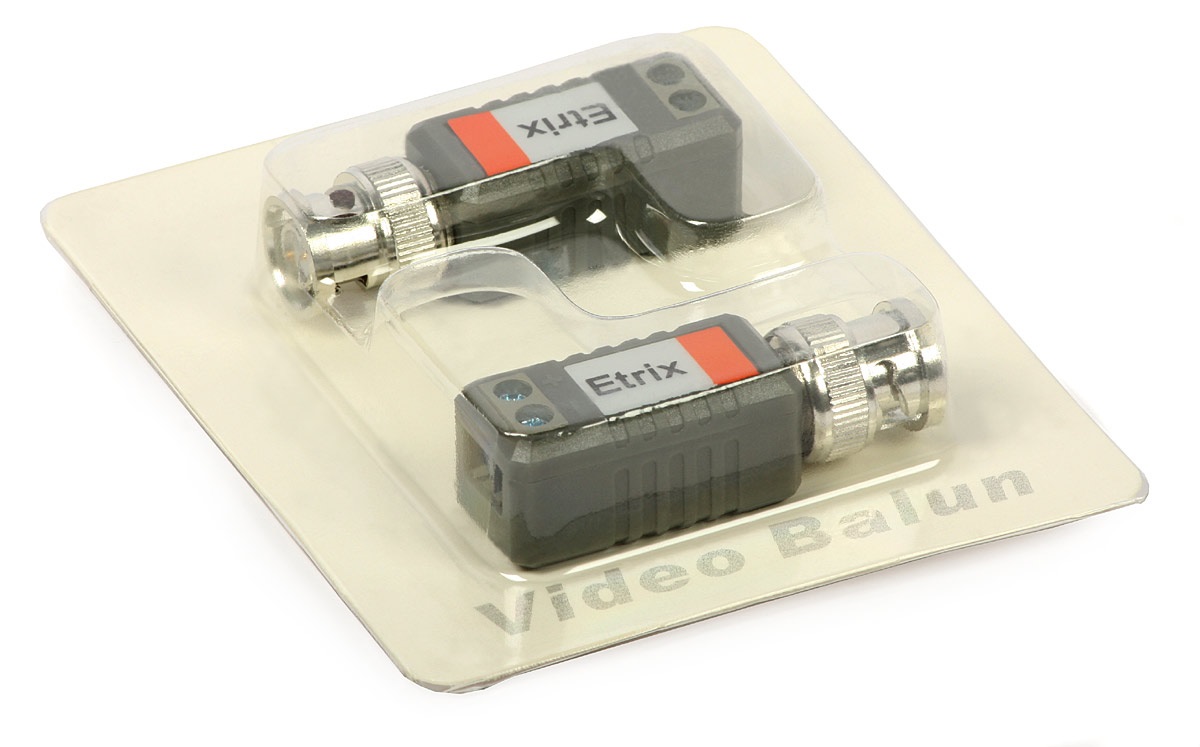

Цена указана за блистерную упаковку, содержащую две штуки продукта.
