WiFi ВИДЕОДОМОН

"BERNSTEIN" VDS-70RU

• мобильное приложение с меню на польском языке - Tuya
• WiFi монитор с экраном LCD 7 '',
• открытие 2-х входов (ворота, ворота),
• цельный металлический корпус внешней кассеты,
• Разрешение камеры Full HD 1080p,
• широкий угол обзора камеры по горизонтали/вертикали 110°/60°,
• память изображений (устройство чтения карт SD),
• обнаружение движения.

ВСЕМИРНАЯ ПОДДЕРЖКА

Бесплатное приложение Tuya, доступное для iOS и Android, позволяет вам:

• прием входящих звонков,
• просмотр изображения окружения внешней камеры,
• отпуск задвижки и открытие ворот (как после приема звонка, так и в режиме предварительного просмотра) ),
ручное сохранение фото или запись видео из предварительного разговора,
• просмотр истории звонков,
• выбор мелодии звонка из памяти телефона.

ВИДЕО-ИНСТРУКЦИЯ

⭐ НАСТРОЙКА С ПРИЛОЖЕНИЕМ

Перейдите по адресу: https://www .youtube.com/watch?v= ZdUDSXB13hI

МОНИТОР «БЕРНШТЕЙН» VDS-70RU AHD

ХАРАКТЕРИСТИКИ

Монитор «Бернштейн» VDS-70RU с диагональю экрана 7 дюймов, имеет встроенный WiFi-модуль, позволяющий управлять устройством с помощью Приложение Tuya доступно для платформ Android и iOS.

После нажатия кнопки вызова на внешней кассете монитор и смартфон, оснащенные приложением вызываются одновременно, благодаря чему можно принимать звонки, управлять электромагнитным замком и приводом ворот, вручную фотографировать и записывать видео во время разговора.

Монитор позволяет регулировать громкость разговора, яркость и насыщенность изображения. С помощью кнопки, расположенной над ручками, пользователь может выбрать 1 из 16 доступных мелодий звонка и, перемещая переключатель, изменять ее громкость.

Кроме того, в устройстве имеется SD-карта слот, позволяющий работать с картами b>объемом до 128 ГБ, предназначенными для записи фотографий посещающих или обнаруженных после обнаружения движения людей.

ФУНКЦИИ КНОПОК С ПОДСВЕТКОЙ

ПАМЯТЬ ИЗОБРАЖЕНИЙ

Монитор имеет слот для SD-карты, позволяющий установить карту памяти объемом 128 ГБ, на которую записываются изображения посетителей (сохраняются автоматически после нажатия кнопки вызова) или изображения, записанные после движения. обнаружение.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Напряжение питания: 12 В постоянного тока
• Параметры видеосигнала: 1Вp-p 75 Ом CCIR
• b>
• Минимальное количество соединительных кабелей: 4
• Количество поддерживаемых выходов: 2 - 1x: 12 В пост. тока, 350 мА, 1x: Н.О. 1 А/макс. 24 В постоянного тока.
• Время активации защелки/ворота: 1–9 с./ 1 с.
• Потребляемая мощность — режим ожидания/ режим работы: 2 Вт/9 Вт
• Диагональ экрана: 7 дюймов
• Тип экрана: TFT-LCD< /li>
• Разрешение экрана: 1024 x 600 пикселей
• Количество мелодий: 16
• Встроенных -в модуле Wi-Fi: Да
• Интерфейс беспроводной связи: IEEE 802.11 b/g/n
• Рабочая частота: 2,4 ГГц
• Макс. мощность излучения: <5мВт
• Коэффициент защиты: IP20
• Слот для карты (SD/micro SD): Да (128 ГБ, класс 10)
• Рабочий диапазон температур: 0°C ~ +40°C
• Размеры (В x Ш x Г): 136 x 182 x 19 мм
• Вес нетто: 310 г

ВОРОТНАЯ СТАНЦИЯ «БЕРНШТЕЙН» VDC-82RU FULL HD

ХАРАКТЕРИСТИКИ

Накладная гейт-станция VDC-82RU — это устройство в современном стиле с визитницей с подсветкой.

Внешняя кассета изготовлена ​​из алюминиевого сплава и пластика, устойчивого к атмосферным осадкам, дополнительно защищена крышей. Устройство оснащено камерой, записывающей изображения в разрешении Full HD 1080p. с объективом с полем обзора 120 градусов.

Кроме того, кассета имеет инфракрасную светодиодную ночную подсветку и сумеречный датчик, автоматически активирующий диоды при недостаточном освещении.

СТРОИТЕЛЬСТВО ВОРОТ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Напряжение питания: 12 В постоянного тока
• Параметры видеосигнала: 1Вp-p 75 Ом CCIR
• b>
• Количество соединительных кабелей: 4
• Количество обслуживаемых помещений: 1
• Выходное напряжение электромагнитного замка: 12 В постоянного тока.
• Потребляемая мощность внешней кассеты (режим ожидания/работа): 0,2 Вт / 5 Вт.
• Разрешение изображения: 2,0 Мп (Full HD 1080 р.)
• Угол обзора камеры по горизонтали/вертикали : 110°/60°
• Тип сенсора камеры: Цветной CMOS 1/4 дюйма
• Время активации фиксации: Зависит от монитора
• Материал корпуса: Алюминиевый сплав
• Способ крепления внешней кассеты: Накладной
• Ночное освещение: 5 светодиодов (инфракрасный свет) с частью сумеречный
• Класс защиты: IP44
• Температурный диапазон работы кассеты: -15ºC ~ +50ºC
• Размеры внешней кассеты. (В x Ш x Г): 134 x 48 x 33 мм
• Вес нетто кассеты: 178 г

УСТАНОВИТЬ СОДЕРЖИМОЕ

СХЕМА ПОДКЛЮЧЕНИЯ

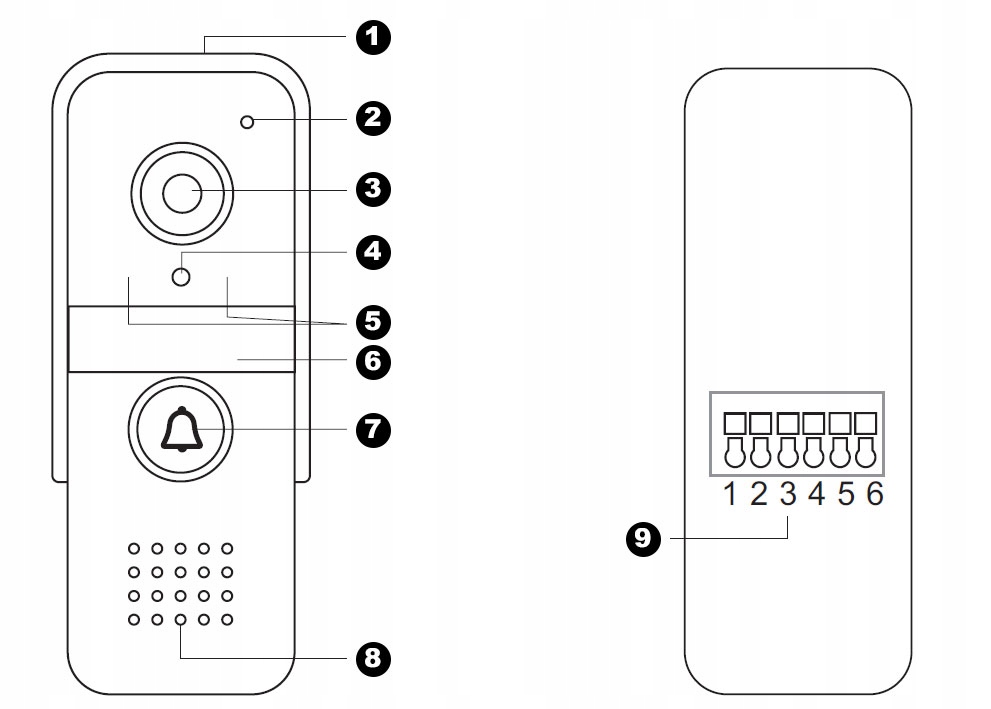

ОБОЗНАЧЕНИЯ

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ

⭐Мобильное приложение работает только в локальной сети или из любой точки мира?

Монитор видеодомофона имеет встроенный WiFi-модуль, который подключается к роутер в локальной сети. Однако мобильное приложение работает из любой точки мира при условии наличия у телефона доступа в Интернет.

⭐ Какой кабель мне нужно использовать для подключения монитора к внешней панели?

При проектировании электромонтажа учитывайте соответствующее сечение кабелей:

• до 30м – рекомендуемый кабель XzTKMXpw 4х2 х0,5мм2< /li>
• до 50м - рекомендуемый кабель XzTKMXpw 4x2x0,8мм2

⭐ Какой кабель следует использовать для соединения внешней панели с засовом (электрозащелкой)?

Кабель, соединяющий электрозащелку с внешней кассетой, должен быть не менее 2x1мм2

⭐ Может ли внешняя панель подвергаться воздействию дождя и снега?

Да, устройство имеет высокий коэффициент устойчивости IP44, поэтому оно может подвергаться воздействию к атмосферным факторам.

⭐ Могу ли я использовать источник питания на DIN-рейке?

Да, рекомендуемый источник питания должен иметь напряжение постоянного тока 12 В и мощность не менее 2,5А.

⭐ Требует ли электрозащелка дополнительного питания?

Нет, так как дополнительно питаем внешнюю кассету ( затвор питается от внешней кассеты).
