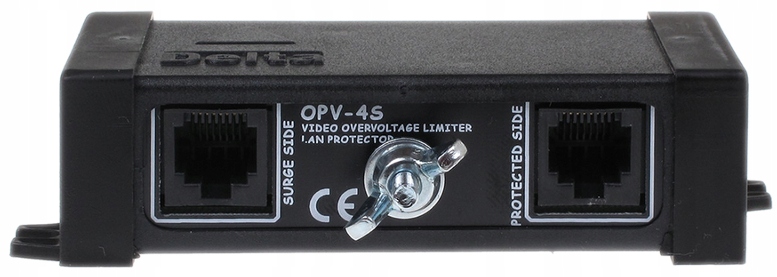

ВІДЕО ОБМЕЖУВАЧ ПЕРЕНАПРЯЖЕННЯ OPV-4S AHD CVI TVI CVBS

Видеоразрядник перенапряжения ОПВ-4С

В комплект входит:

• Разрядник перенапряжения ОПВ-4С – 1 шт.

❗ Инструкция по установке и эксплуатации доступна для скачивания в разделе «дополнительная информация» внизу страницы.

ОГРАНИЧИТЕЛЬ ПЕРЕПРЯЖЕНИЯ OPV-4S эффективно защищает все кабели витой пары, позволяя отводить импульсный ток на землю, обеспечивая тем самым надлежащую защиту от перенапряжения для электронных устройств. Устройство предназначено для приложений, в которых видеосигналы передаются дифференциально по витой паре. ОПВ-4С не вызывает потери качества сигнала и является пассивным устройством, не требующим электропитания. Ограничитель перенапряжения ОПВ-4С предназначен для защиты от перенапряжения:

• видеоустройств, в которых сигнал передается дифференциально (симметрично),
• устройств, работающих в сетях Ethernet 10/100: IP-камера, маршрутизатор, коммутатор, концентратор, плата расширения и т. д.

❗ ПРИМЕЧАНИЕ ❗

До при установке ознакомьтесь с рекомендациями:

• работы по подключению нельзя проводить во время грозы. Устройство должно быть подключено к надежной заземляющей установке.
• Ограничитель должен располагаться как можно ближе к защищаемому устройству.

✔ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• стандарт: 5MPX (AHD, HD-TVI), 8MPX 4K UHD (HD-CVI), PAL/NTSC (CVBS)< /li>
• напряжение защиты (между жилами): >2,4 В
• напряжение защиты заземления (между жилами): >18,4 В
• макс. ток разряда (8/20мкСм): 5 кА.
• Последовательное сопротивление линии: 1 Ом.
• Емкость: 7 пФ.
• Время срабатывания: 15 нс.
• заземление: винт 5 мм
• количество каналов: 4
• защищенные провода в разъеме RJ-45: 1, 2, 3, 4, 5, 6, 7, 8
• Тип разъема балансного ввода-вывода: RJ-45 (8-контактный, 4 пары)
• Рабочая температура: -50 °C ... 55 °C
• относительная влажность: <95%
• размеры: 120 x 30 x 60 мм
• вес: 0,08 кг
