Видеотрансформатор Etrix 1VP-B, комплект из 2 шт.

Код товара: ETRIX 1VP-B

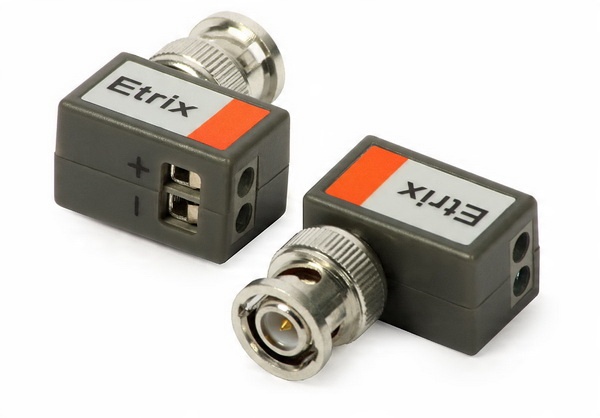

Видеотрансформатор Etrix 1ВП-Б с разъемом BNC, угловой (2 шт.)

1ВП-Б предназначен для передачи видеосигнала от одного источника по витому кабелю. парный кабель. Трансформатор крепится под прямым углом к ​​разъему BNC, поэтому при его подключении к устройству (например, камере или рекордеру) нам потребуется минимальное количество места. Устройство подстраивает сопротивление коаксиального кабеля (75 Ом) под сопротивление симметричного кабеля (100 Ом), обеспечивая передачу видеосигнала по витой паре 5-й категории для камер:

• PAL (CVBS) на расстоянии до 400 м,
  li>
• HD-TVI, AHD на расстоянии 200 м (для 720p) и 150 м (для 1080p),
• HD-CVI на расстоянии до 200м.

Обратите внимание на правильность подключения клемм: (+) к (+) и (-) к (-). Обратное подключение приведет к искажению изображения.

CMRR в видеотрансформаторах. Английский термин, обозначающий видеотрансформатор, «балун» является аббревиатурой от «Баланс-Дисбаланс» и означает устройство. что позволяет менять среду передачи с коаксиального кабеля на витую пару и наоборот. Самым большим преимуществом передачи по симметричному кабелю является более низкая цена кабеля и устойчивость к помехам. В связи с тем, что сигнал передается по двум проводам с одинаковым сопротивлением, помехи, добавляемые к обоим проводам, одинаковы. Поэтому их гораздо легче снять, чем из коаксиального кабеля.

Устойчивость видеотрансформатора к помехам за счет уменьшения общего сигнала для обоих кабелей и оставления дифференциального сигнала является основным свойством видеотрансформатора. Он определяется параметром CMRR (коэффициент отклонения общего режима). Это отношение значения сигнала ошибки на асимметричном выходе к значению помехи на симметричном входе. Его можно измерить, например, подав высокоамплитудный мешающий (общий) сигнал Vз при закороченных проводах симметричного кабеля (обеспечивающих нулевую амплитуду дифференциального сигнала). В идеальных условиях несимметричный выход трансформатора должен составлять 0 В, а значение Vb, измеренное в реальных условиях, следует подставить в формулу: CMRR = 20*LOG(Vb/Vz)

Параметр CMRR для Etrix видеотрансформаторов (для сигналов частотой от 15кГц до 6МГц) составляет 60дБ. Это означает, что они ослабляют синфазный сигнал (помехи) 1000 раз.

Технические данные:

• Модель > 1VP- B
• Тип изделия Видеотрансформатор
• Марка Etrix
• Вход параметры количество: 1
• тип разъема: BNC
• рабочий диапазон: 0...50 МГц
• поддерживаемые сигналы и максимальное разрешение: AHD, HD-CVI, HD-TVI (5 Мпикс)), CVBS
• сопротивление: 75 Ом
• Количество выходных параметров: 4
• тип разъема: винтовые клеммы
• сопротивление: 100 Ом
• усиление: 0 дБ
• Рабочая температура -10 .. 55 ° C
• Размеры 15 x 33 x 24 мм

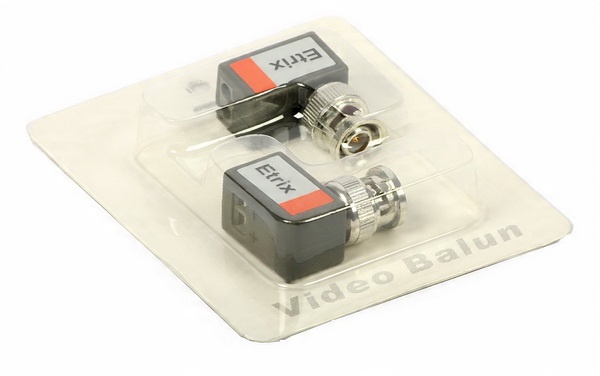

Цена указана за блистерную упаковку, содержащую две штуки продукта.
