вентилятор Wall

вентиляционные отверстия 125 mat

автоматический слепой и таймер (таймер)

Основные функции:

m3/h

Загружено питание - 22,0 w ​​

Том - 35 дБ (a)/3 м

Короткий монтажный разъем - 6,5 см

Автоматический слепой. - Time Switch - 2 ÷ 30 мин.

Если вы ищете современного , и в то же время оптимально эффективный поклонник с автоматическим слепым предотвращение отмены воздуха после выключения вентилятора, это продукт от Компании вентиляционных отверстий (ведущий производитель фанатов на европейском рынке), безусловно, будет соответствовать вашим ожиданиям. Вентиляторы в этой серии, благодаря надежному двигателю с тепловой защитой, обеспечат оптимальную вентиляцию в комнате. Кроме того, очень современный и утонченный внешний вид фаната, безусловно, удовлетворит утонченный вкус многих пользователей (передняя панель из высококачественного uv-устойчивого ABS ). Кроме того, вентиляторы из этой серии имеют управляющую лампу , сигнализирующую о операции вентилятора

Описание

Современный Вентилятор Стильный дизайн, предназначенный для использования в таких комнатах, как кухни, гостиные, шкафы и другие гостиные. максимальная производительность в сочетании с современным дизайном обеспечивает идеальный микроклимат. Установка для вентиляционных валов или подключения к круглой вентиляционной канале. Специально разработанный аэродинамический профиль обеспечивает высокую емкость воздух. Характерной особенностью вентиляторов в этой серии является эстетическая передняя панель , сделанная из высококачественных типов ПВХ (не яронный пластик), а также управляющая лампа и меньше, чем у стандартных вентиляторов, длина вентилятора вентилятора. Степень защиты ip 24 обеспечивает идеальное решение для использования в большинстве жилых помещений

Преимущества двигателя

Низкоэнергетический спрос благодаря современному двигателю с высоким уровнем эффективности. Без технического обслуживания подшипники панели не требуют смазки. Двигатель оснащен тепловой защитой от перегрева. После того, как устройство завершено, слепой автоматически закрывается ( 2. . освещение)

Технические характеристики

• Оцененное напряжение питания - 230 В
• Частота номинальной оценки - 50 Гц
• m3/h
• Акустическое давление - 35 дБ (a)/3m
• Статическое давление - 55 pa
• Потребление тока - 0,1 a
• . rpm/min.
• Макс. Рабочая температура - 45 ° C
• Степень защиты - ip24
• Вес - 0,75 кг

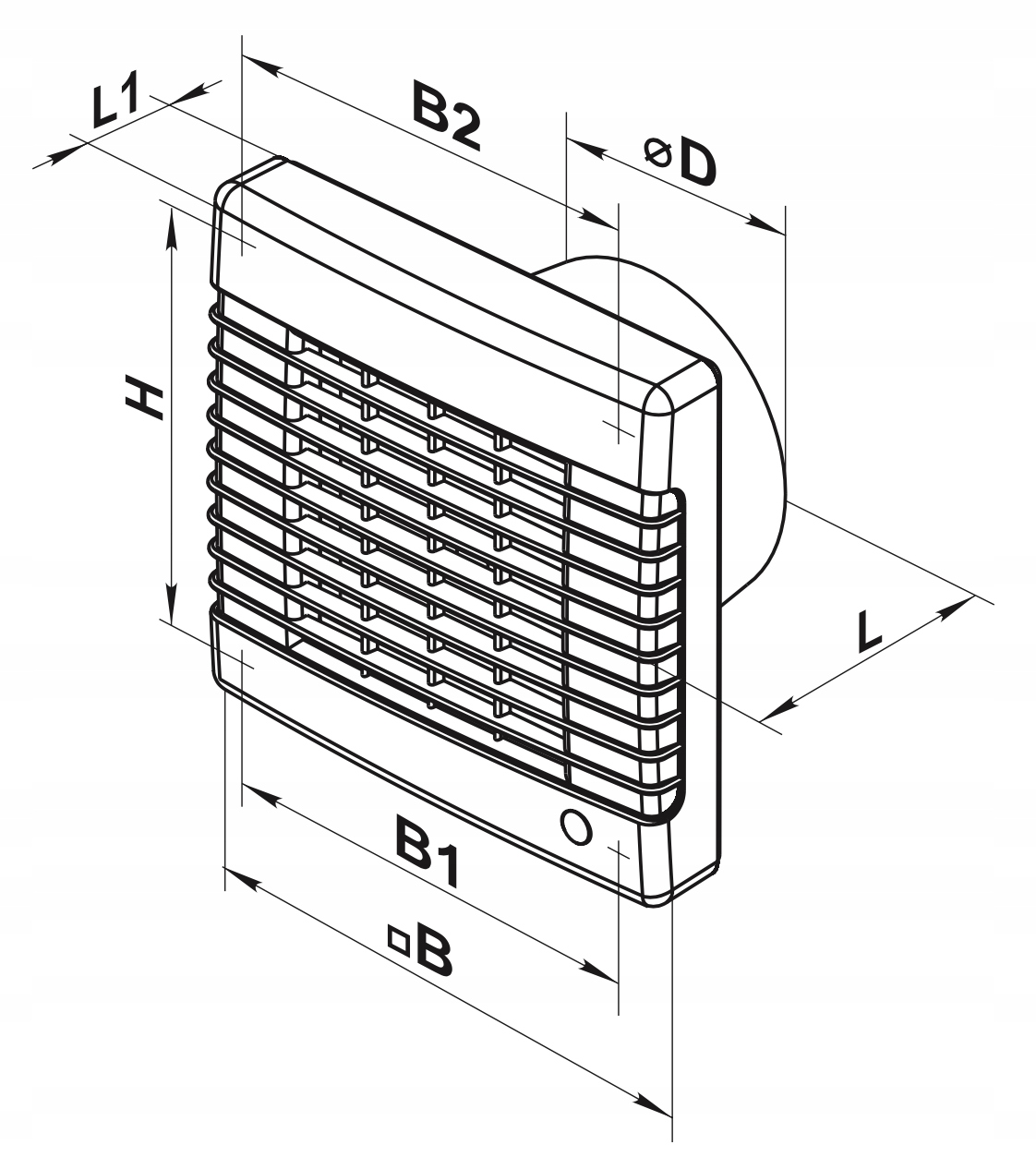

Измерения [мм]

b - 190x190 (внешние размеры)

• b1 - 174 (размеры сборки)
• b2 - 128 (размеры сборки)
• h - 173 (ассамблея)
• < 98
• l1 - 33

Диаграмма электрического соединения

Для подключения вентилятора требуется трехсторонняя электрическая установка , работающая от переключателя к вентилятору. (Zero)

Правильное подключение вентилятора с таймером:

- Установите потенциометр от времени к минимуму (потенциометр следует снимать очень мягко, до ощущения сопротивления света, потому что вы можете легко повредить потенциометр, скручивая его вокруг своей оси). Затем подключите клеммы l - фаза I n - ноль. После напряжения с таким соединением вентилятор должен включить в течение нескольких секунд и выключить. Затем подключите третий кабель к зажиму lt (например, желто-зеленый кабель в качестве фазы без переключения с помощью соответствующего подключения на входе к переключателю). Это соединение дает нам возможность использовать функцию таймера в вентиляторе. Если у нас нет трехместной установки, работающей от переключателя к вентилятору, невозможно подключить вентилятор с функцией таймера (переключатель времени)

Пример сборки
