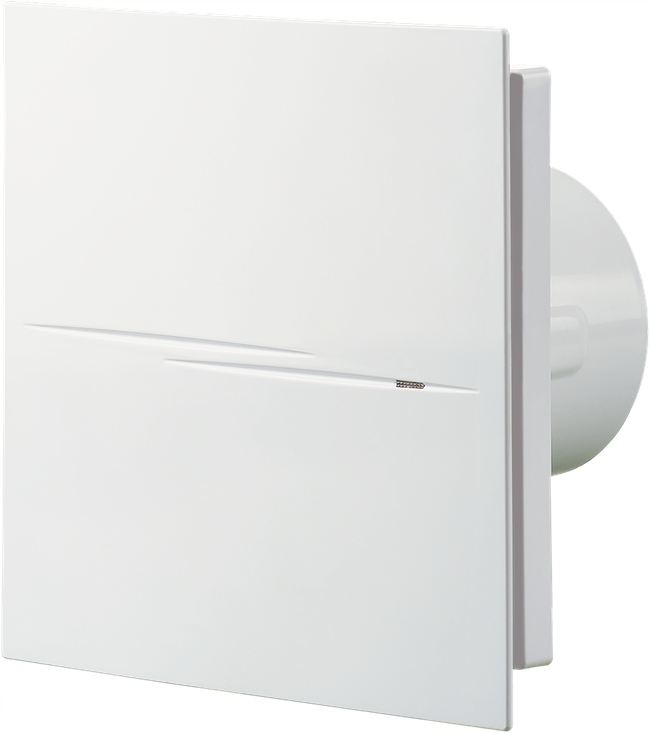

ВЕНТИЛЯТОР НАСТЕННЫЙ И ПОТОЛОЧНЫЙ

ВЕНТС КВАЙТ СТИЛЬ 100 Т

таймер (таймер)

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:

• ДИАМЕТР ПАТРУБА - 98 мм (ДЛЯ КАНАЛА 100 мм)
• ВЫСОКАЯ ЭФФЕКТИВНОСТЬ — МАКС 90 м3/ч
• ВЫСОКАЯ ЭНЕРГОСБЕРЕЖЕНИЕ — ВСЕГО 7,5 Вт
• ОБЪЕМ — 26 дБ(А) / 3 м
• ТАЙМЕР — ТАЙМЕР ВЫКЛЮЧЕНИЯ — 2 ÷ 30 мин.
• СТАНДАРТНЫЙ ОБРАТНЫЙ КЛАПАН ПРЕДОТВРАЩАЮЩИЙ ВОЗВРАТ ВОЗДУХА (в виде створок из толстой пленки ПВХ)
• ИЗВЕСТНЫЙ ПРОИЗВОДИТЕЛЬ - ВЕНТС
• АНТИВИБРАЦИОННЫЕ КРЕПЛЕНИЯ ДВИГАТЕЛЯ
• АЭРОДИНАМИЧЕСКИЕ ЛОПАСТИ РОТОРА (ВИНТЫ)
• ШАРИКОВЫЕ ПОДШИПНИКИ СТАНДАРТ

Если вы ищете оптимально эффективный и энергосберегающий вентилятор, новинка от ВЕНТС (ведущего производителя вентиляторов в европейский рынок) обязательно оправдает ваши ожидания. ТИХИЙ вентилятор благодаря специальному креплению двигателя (антивибрационная резиновая опора двигателя) и особой аэродинамической конструкции лопастей пропеллера (крыльчатки) в сочетание с шарикоподшипниками в стандартной комплектации обеспечит оптимальную вентиляцию помещения, не создавая при этом чрезмерного и раздражающего шума (как у большинства конкурирующих изделий). Более того, очень современный и изысканный внешний вид вентилятора наверняка удовлетворит изысканный вкус многих пользователей (передняя панель изготовлена ​​из высококачественного устойчивого к УФ-излучению АБС).

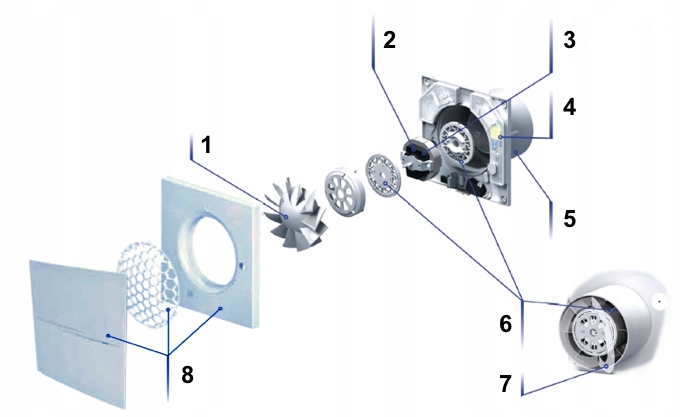

СТРУКТУРА И ПРЕИМУЩЕСТВА ТИХИХ ВЕНТИЛЯТОРОВ

ОПИСАНИЕ

Инновационный вытяжной вентилятор со стильным дизайном для нового уровня комфорта в душевых, ванных комнатах, кухнях и других жилых помещениях. Максимальная эффективность в сочетании с низким уровнем шума обеспечивает идеальный микроклимат. Монтаж на вентиляционные шахты или подключение к круглому вентиляционному каналу.

ПРЕИМУЩЕСТВА

Корпус и крыльчатка изготовлены из качественного и прочного пластика, устойчивого к ультрафиолету. радиация. Специально разработанный аэродинамический профиль обеспечивает высокую эффективность использования воздуха и низкий уровень шума. Компактный дизайн позволяет устанавливать его на стенах и потолках. Малогабаритный патрубок (патрубок) для установки в вентиляционную шахту или присоединения к круглому вентиляционному каналу. Вентилятор оснащен специально разработанным обратным клапаном для предотвращения обратной тяги и потерь тепла из помещения, когда вентилятор находится в режиме ожидания. Патрубок (разъем) вентилятора имеет специально разработанные воздушные «направители» для уменьшения турбулентности воздуха, увеличения давления воздуха и снижения уровня шума. Высокая степень защиты IP 45 обеспечивает идеальное решение для вентиляции ванной комнаты. Электронные компоненты защищены герметичными крышками с резиновыми прокладками.

ПРЕИМУЩЕСТВА ДВИГАТЕЛЯ

Низкое энергопотребление благодаря современному высокоэффективному двигателю. Необслуживаемые шарикоподшипники, не требующие смазки, обеспечивают более 40 000 часов непрерывной работы. Двигатель установлен на специальных антивибрационных резиновых амортизаторах для поглощения вибраций. Двигатель оснащен тепловой защитой от перегрева.

АВТОМАТИКА

Благодаря функции таймера (таймера) ) вентилятор может работать в диапазоне времени примерно от 2 до примерно 30 минут, после выключения вентилятора выключателем (например, от осветительной установки). ). р>

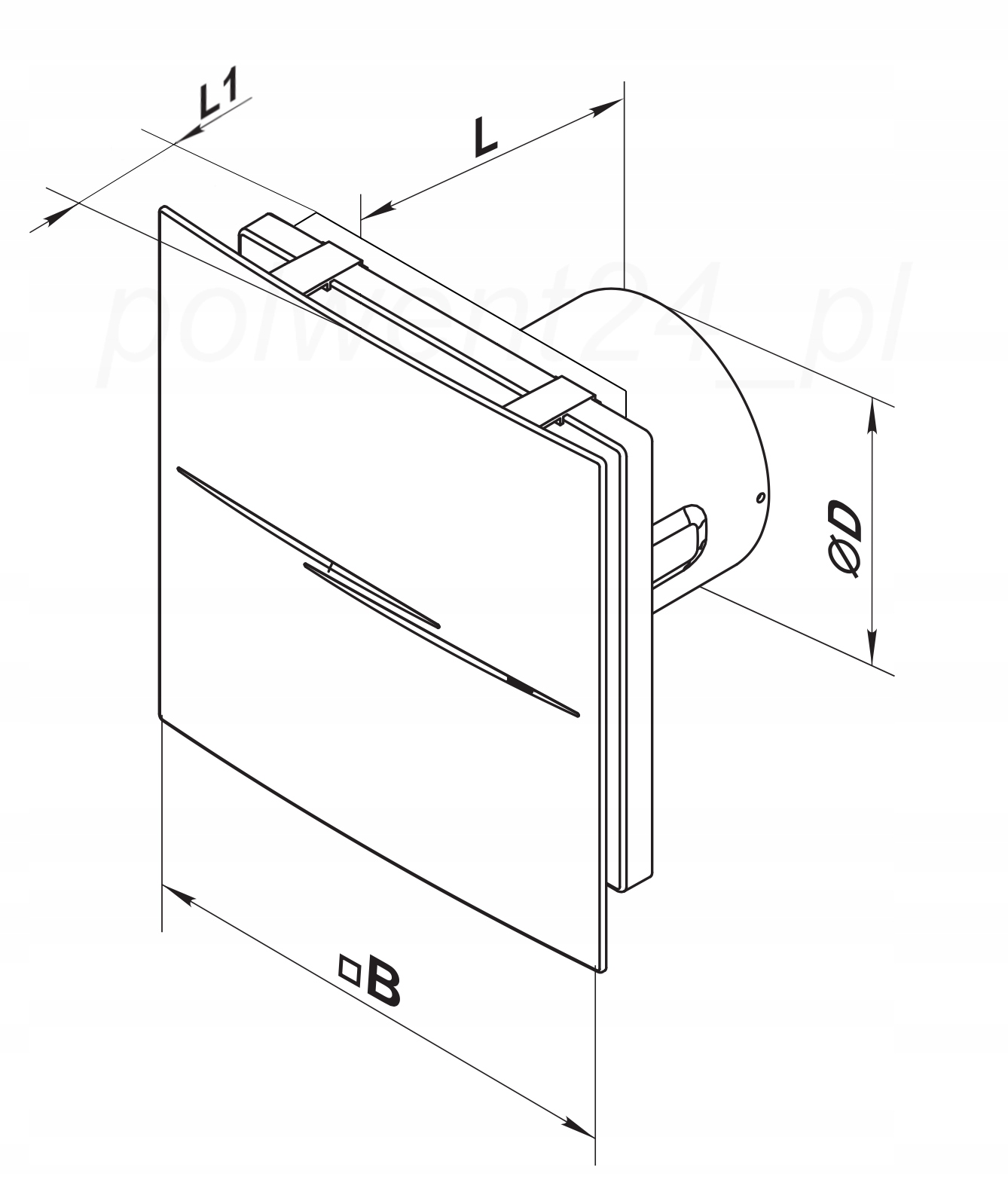

РАЗМЕРЫ [мм]

• ØD - 99
• B - 201
• L - 130
• L1 - 50
• размеры. сборка - 136х136

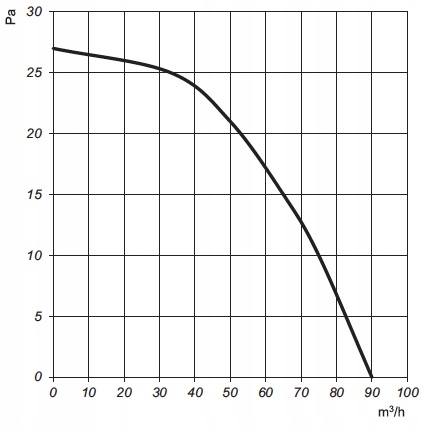

ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ

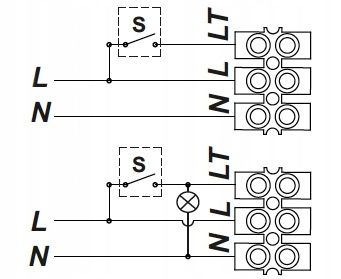

СХЕМА ЭЛЕКТРИЧЕСКОГО ПОДКЛЮЧЕНИЯ

Для подключения вентилятора необходима трехпроводная электроустановка, идущая от выключателя к вентилятору.

• L — Напряжение (постоянно подключено)
• N — Нейтраль (ноль)
• LT - Напряжение (прерывается выключателем)
• S - Выключатель

Правильное подключение вентилятора с таймером:

- установите потенциометр времени на минимум (потенциометр поворачивайте очень осторожно, пока не почувствуете небольшое сопротивление, ведь потенциометр можно легко повредить, повернув его вокруг собственной оси). Затем соедините клеммы L – фаза и N – ноль. После подачи напряжения на это соединение вентилятор должен включиться на несколько-десяток секунд, а затем выключиться сам. Затем подключите третий провод к клемме LT (используя, например, желто-зеленый провод в качестве фазы, прерываемой выключателем, подключив его соответствующим образом ко входу выключателя). Такое подключение позволяет использовать функцию таймера в вентиляторе. Если у нас нет трехпроводной установки, идущей от выключателя к вентилятору, подключить вентилятор с функцией таймера не получится.

обратный клапан

Ниже на фотографии показано расположение заводского обратного клапана, установленного сзади на разъеме вентиляторного блока — клапан из более толстой прозрачной ПВХ-пленки — не снимайте эти фольги - ВЫПОЛНЯЮТ РОЛЬ ОБРАТНОГО КЛАПАНА, ПРЕДОТВРАЩАЮЩЕГО ВОЗДУХ.
