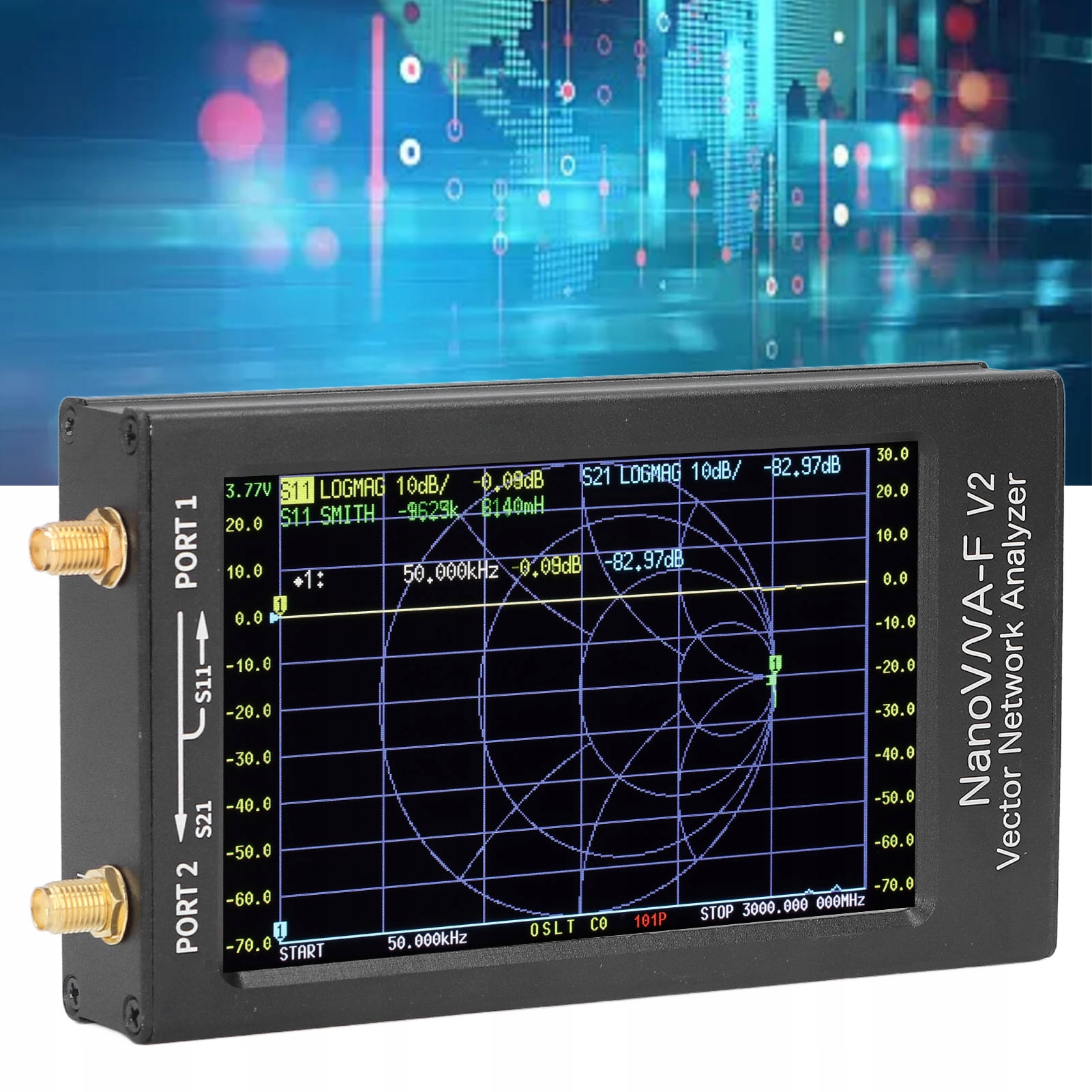

Векторний аналізатор антени NanoVNA-F V2 3 ГГц
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 500
Оплачивая «Векторний аналізатор антени NanoVNA-F V2 3 ГГц», вы можете быть уверены, что данное изделие из каталога «Остальные» будет доставлено из Польши и проверено на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.
Функция:
1. СВЕРХШИРОКИЙ IPS-ЭКРАН: 4,3-дюймовый ЖК-экран IPS, разрешение 800x480, имеет очень широкий угол обзора, длительное использование не повредит глаза
2. ЭКРАННЫЕ ПОМЕХИ: Корпус из алюминиевого сплава, прочный и долговечный, эффективно экранирует электромагнитные помехи, обеспечивая точность измерений
3. УНИВЕРСАЛЬНЫЙ ИНТЕРФЕЙС SMA: интерфейс RF-SMA, удобный для подключения различных тестируемых устройств, быстрый, универсальный и эффективный
4. ГИБКИЙ ПОЛНЫЙ СЕНСОРНЫЙ ЭКРАН: Полностью сенсорный экран с 3 боковыми кнопками одновременно, гибкое и удобное управление
5. ОПТИМИЗИРОВАННЫЙ ДИЗАЙН ИСПОЛЬЗОВАНИЯ ДЛЯ УДОБНЫХ ИЗМЕРЕНИЙ Поддержка китайского и английского интерфейса, поддержка регулировки яркости экрана, оптимизированный дизайн пользовательского интерфейса, удобный для проведения измерений, возможность делать снимки экрана главного компьютера для получения изображения экрана на стороне устройства
6 . ВЫСОКАЯ ТОЧНОСТЬ: стандартные калибровочные детали хорошего качества и фазостабильный кабель RG405 обеспечивают точность калибровки
. Антенный векторный анализатор NanoVNA-F V2 3ГГц
. Антенный векторный анализатор NanoVNA-F V2 3 ГГц
Спецификация:
Тип изделия: векторный анализатор цепей
Материал: алюминиевый сплав
Дисплей: 4,3 дюйма
РЧ-интерфейс: SMA
Модель аккумулятора: литиевая батарея емкостью 5000 мАч
Срок службы батареи: 7 часов
Выходная мощность: 5 В, 1А
Максимальный ток: 2А
Диапазон частот: 50 кГц–3 ГГц
Выходная мощность RF: -9 дБм (погрешность в диапазоне 1 ГГц: ±1 дБ)
Погрешность по частоте: <0,5 ppm
Динамический диапазон S21: 70 дБ (1,5 ГГц), 60 дБ (3 ГГц)
Динамический диапазон S11: 50 дБ (1,5 ГГц), 40 дБ (3 ГГц)
Обратные потери на 2 портах: типично 20 дБ (1,5 ГГц), мин. 13 дБ (3 ГГц)
Количество точек калибровки: 101 точка
Количество точек сканирования: 101 точка
Количество трасс: 4
Количество точек-маркеров: 4 (полосу маркеров можно перемещать вверх и вниз по экрану)
Интерфейс USB: USB Type-C
Режим связи: CDC (последовательный )
Сохранение настроек: 5 групп (после сохранения их можно напрямую вызвать при следующем запуске, повторная калибровка не требуется, а сохраненные параметры перед последним выключением будут автоматически вызваны при следующем запуске. Поддерживается). интерполяция результатов калибровки и возможность измерения без повторной калибровки после регулировки частоты измерения диапазона.
Время сканирования: около 1,9 с/1 раз (полный диапазон частот от 50 кГц до 3000 МГц) для измерения S-параметров, КСВН, Смита диаграмма, фаза, групповая задержка и т. д.
Размер корпуса: прибл. 125 x 75 x 20 мм/4,92 x 2,95 x 0,79 дюйма (при ручном измерении есть некоторая погрешность)
. Антенный векторный анализатор NanoVNA-F V2 3ГГц
. Векторный анализатор антенн NanoVNA-F V2, 3 ГГц
Список комплектации:
1 хост
1 элемент открытой калибровки SMA
1 x Калибровочный элемент SMA для короткого замыкания
1 x SMA 50 Ом калибровочный элемент для нагрузки
1 x SMA KK переходник с внутренним отверстием с двойной головкой
1 x штырь переходника с двойным разъемом SMA JJ
1 x SMA JKW локтевой адаптер «мама-папа»
РЧ-кабель 2 x 20 см SMA JJ RG405
1 x USB-кабель для передачи данных типа C
1 стилус
1 ящик для хранения
1 x медиатор
Примечание:
Перед использованием прочтите инструкции пользователя осторожно, чтобы не повредить устройство.
