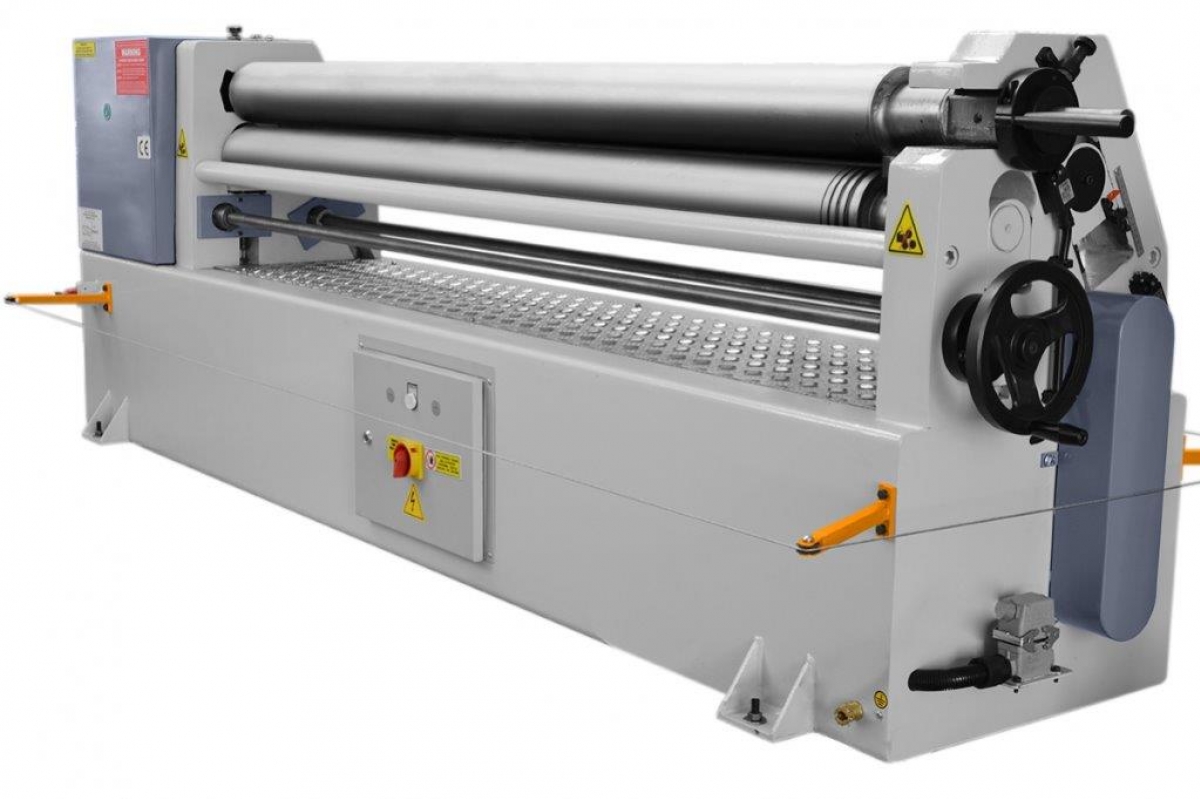

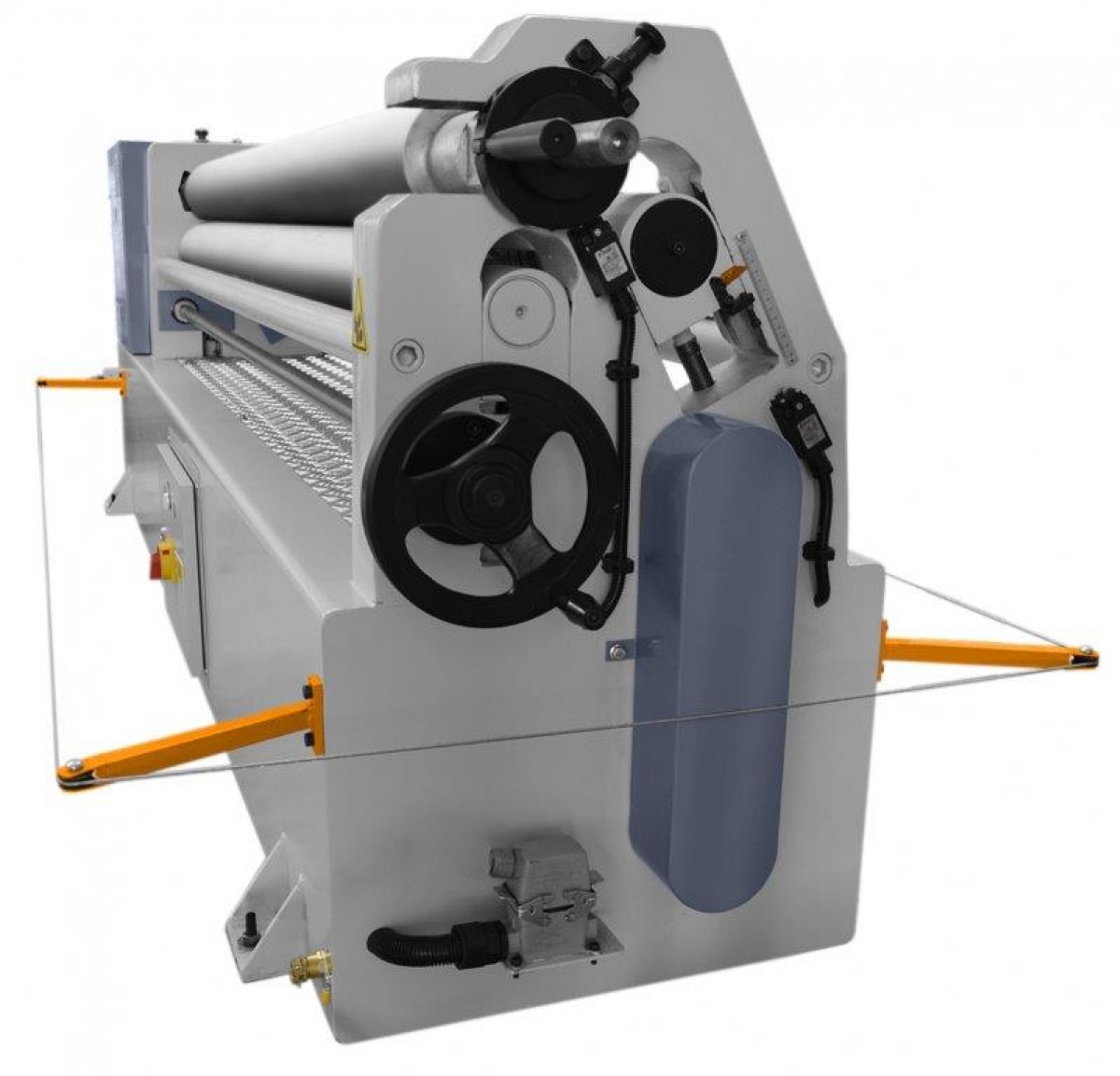

Станок для прокатки листового проката РМ 1250/140

Станок профессиональный трехвалковый РМ-1250/140 с несимметричным расположением валков предназначен для изготовления цилиндрических и конических форм. различного диаметра. Данная модель предназначена для гибки листового металла толщиной до 5 мм и шириной до 1250 мм. Диаметр верхнего цилиндра – 140 мм. Механические прокатные станы серии РМ прекрасно подходят для мастерских, а также для ремесленного и среднесерийного производства.

Описание станка

• Серия RM предназначена для стандартных работ по гибке листового металла с целью получения цилиндрических форм. без предварительного изгиба (стандарт). Для этого листовой металл зажимается между центральными приводными валами. Верхний вал неподвижен, нижний перемещается вертикально для настройки на нужную толщину листа. Регулировка необходимого радиуса гибки производится перемещением бокового ролика.
• Гибка листового металла является важной рабочей функцией, обеспечивающей качество конечной детали и предполагает гибку концов листового металла (предварительный гиб). , что позволяет получить однородную замкнутую оболочку. Для сгибания в обоих направлениях разверните лист и дважды нажмите на боковой ролик).
• Асимметричная конструкция роликовой системы позволяет выполнить первоначальный изгиб листа путем перемещения бокового ролика. Опционально на боковой вал возможна установка электропривода, что позволит осуществить предварительную гибку.
• В стандартной комплектации на катках серии RM можно получить минимальный диаметр, равный трем диаметрам верхнего рулонный, при этом изгибается металл с пределом текучести в холодном состоянии 260 Н/мм 2 и прочностью на изгиб 24 кг/мм 2 .
• Верхний вал складной, что облегчает извлечение готовых изделий. Складная штанга оснащена замком, предотвращающим ее самопроизвольное открытие во время работы.

Важнейшие преимущества

• Прочная сварная стальная рама.
• Ролики изготовлены из стали повышенной прочности, соответствующей сертификату качества SAE 1050, закалены и отшлифованы.
• Вращающиеся верхние и нижние ролики приводятся в движение электродвигателем через редуктор и цепь. Это обеспечивает стабильный изгиб под нагрузкой и повышает производительность.
• Верхний ролик отсоединяется в сторону с помощью системы поддержки.

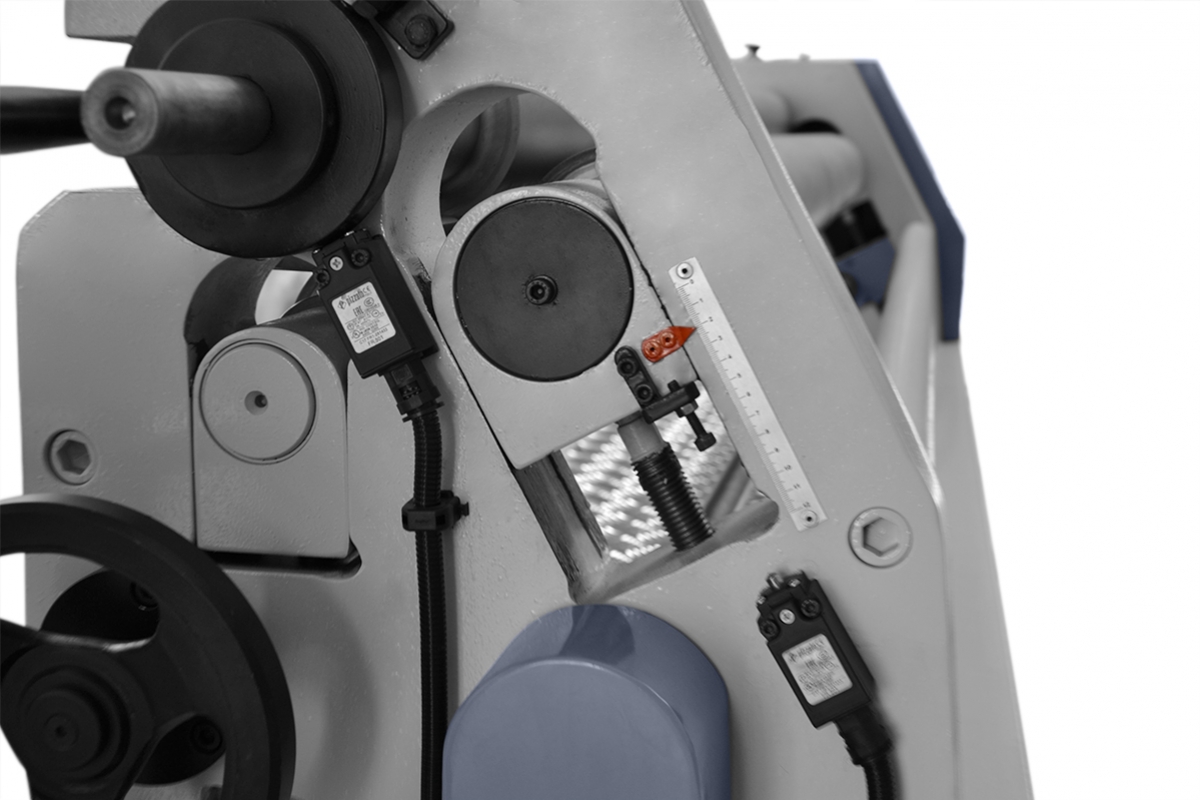

• Нижние и боковые ролики с регулировкой по высоте (в стандартной комплектации – вручную).
• Нижние и боковые ролики с регулировкой по высоте (в стандартной комплектации – вручную).
• li>
• Ролики оснащены пазами для сгибания прутков.
• Модели RM обеспечивают возможность конической гибки.
• Опциональный моторизованный подъем нижних и боковых роликов – обеспечивает начальную гибку с лучшее качество и повторяемость.
• Дополнительная цифровая индикация положения моторизованных нижних и боковых роликов.
• Машина изготовлена ​​в соответствии с Директивой ЕС по безопасности (маркировка CE)/Декларацией соответствия.

Технические параметры

ДЛИНА ЦИЛИНДРА 1250 мм

ДИАМЕТР ЦИЛИНДРА 140 мм

ТОЛЩИНА МАТЕРИАЛА 5,0 мм

СКОРОСТЬ ГИБКИ 3,5 м/мин

МОЩНОСТЬ ДВИГАТЕЛЯ 2,2 кВт

ШИРИНА 2470 мм

ГЛУБИНА 750 мм

ВЫСОТА 1000 мм

ВЕС ПРИБЛ. 1400 кг
