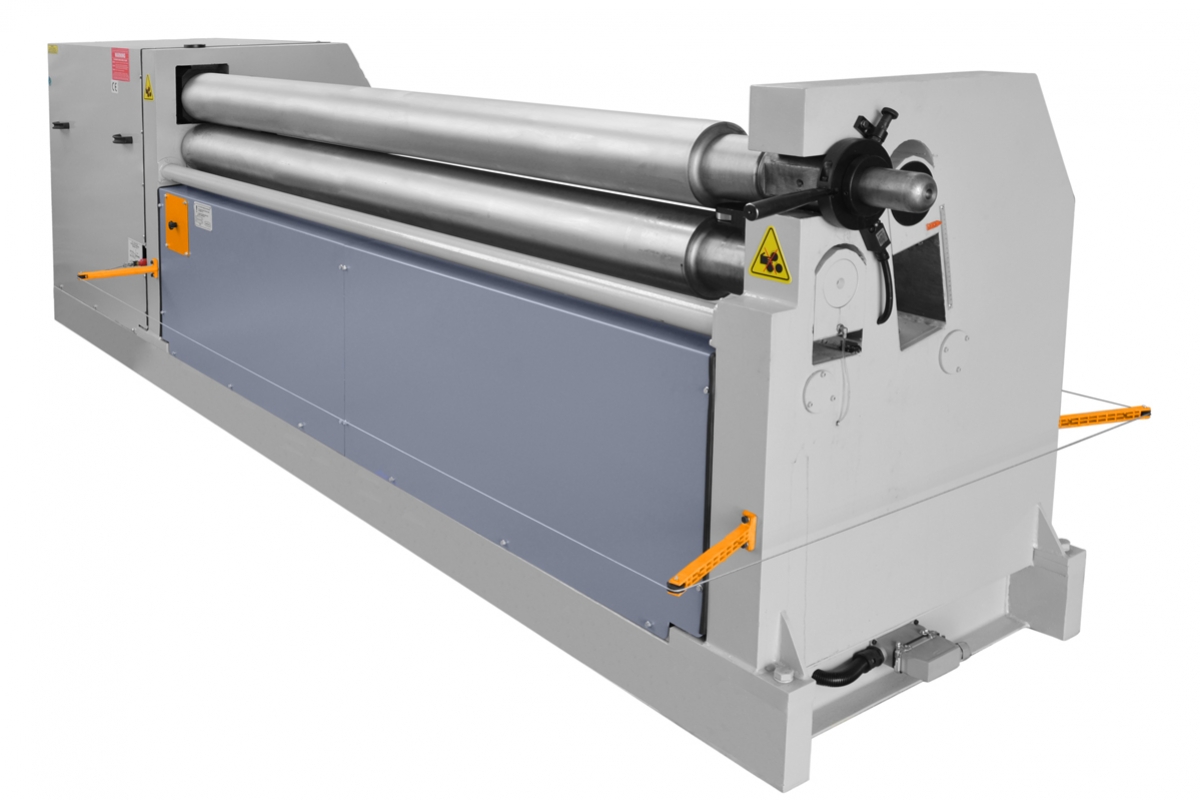

Прокатный стан промышленный листовой РМ-С 2550/190

Применен промышленный трехвалковый стан РМ-С 2050/190 с моторизованным боковым валом и предварительной гибкой для качественного изготовления цилиндрических форм и конических различного диаметра. Данная модель предназначена для гибки листового металла толщиной до 7 мм и шириной до 2050 мм. Диаметр верхнего цилиндра – 190 мм. Механические прокатные станы серии РМ-С – отличный выбор для гибки самых толстых листов на промышленных предприятиях при серийном и крупносерийном производстве.

Описание машины

Серия RM-S (в отличие от RM) предназначена для гибки более толстых листов, имеет лучшую мощность, функциональность и эффективность. Они более долговечны и требуют меньшего ухода. В частности, серия RM-S в стандартной комплектации включает в себя электродвигатель регулирования бокового вала, что позволяет производить качественную предварительную гибку листа. Благодаря увеличенной мощности главного двигателя, дополнительному боковому валу двигателя и усиленной конструкции рамы удается получить наименьшие диаметры гнутых деталей.

Асимметричная конструкция роликовой системы позволяет гибка листового металла перемещением бокового ролика. Гибка торцов листового металла — важная рабочая операция, обеспечивающая качество конечной детали, позволяющая получить однородную замкнутую оболочку. (Для сгибания в обе стороны разверните лист и дважды нажмите на боковой валик).

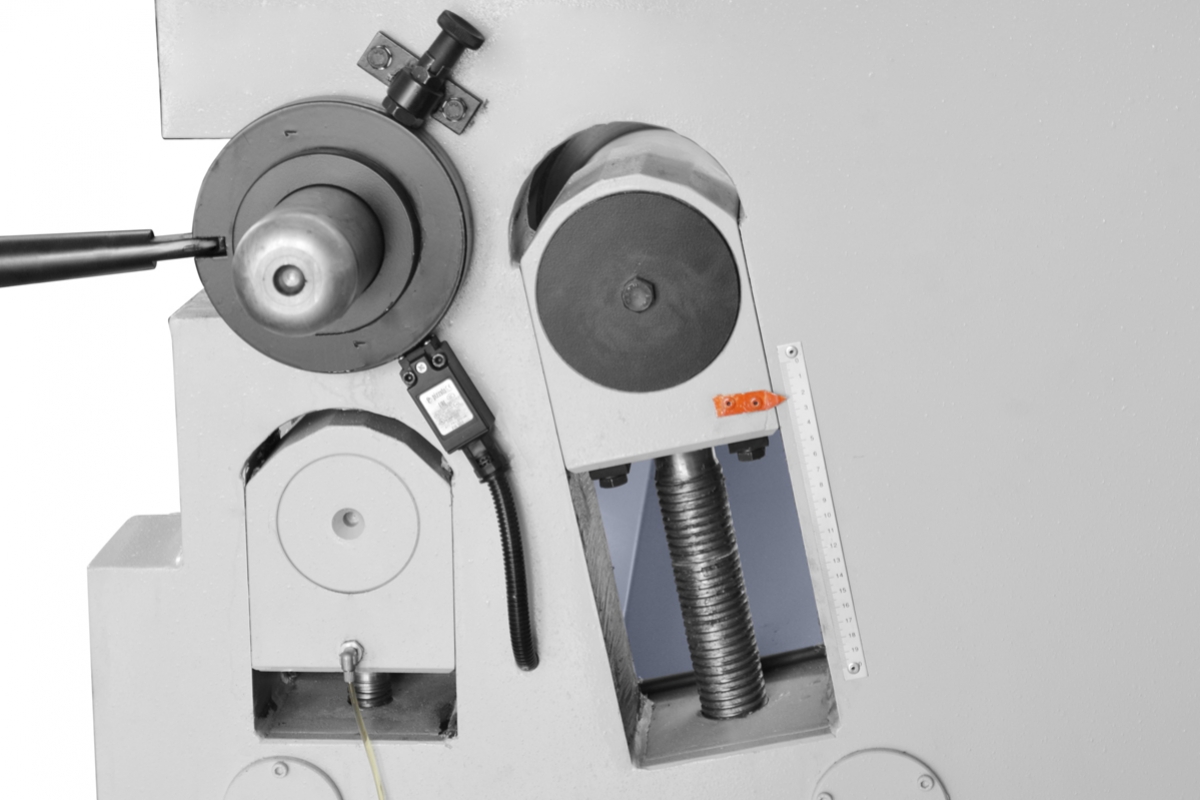

Верхний валик складной, что облегчает извлечение готовых изделий. Складная штанга оснащена замком, предотвращающим ее самопроизвольное открытие во время работы.

Важнейшие преимущества:

• Асимметричная 3-роликовая система.
• Боковой ролик имеет электрическую регулировку высоты.
• Стабильный, компактный, тяжелая сварная стальная конструкция, адаптированная к более высоким нагрузкам.
• Валы с индуктивной закалкой.
• Валы из стали с повышенной прочностью на разрыв в соответствии с сертификатом качества SAE 1050.
• >Вращающиеся верхний и нижний валы с приводом от электродвигателя с редуктором.
• Верхний вал отсоединяется в сторону с помощью системы поддержки.
• Нижний вал с регулировкой по высоте (в стандартной комплектации вручную) .
• Валы имеют пазы для изгиба прутков.
• Устройство допускает коническую гибку.
• Дистанционная педаль с кнопкой аварийной остановки.
• li>Точный изгиб с помощью моторного тормоза.
• Централизованная система смазки.
• Опциональный моторизованный подъем нижнего вала.
• Дополнительная цифровая индикация положения моторизованного нижнего вала. и боковые валы.
• Дополнительные ролики для гибки труб и профилей.
• Машина изготовлена ​​в соответствии с Директивой безопасности ЕС (маркировка CE)/Декларацией соответствия.

Технические параметры

• ДЛИНА РОЛИКА: 2050 мм
• ДИАМЕТР ВЕРХНЕГО И НИЖНЕГО РОЛИКА: 190 мм< /li>
• МИН. ЛИСТ ДИАМЕТР ГИБА ЛИСТА: 285 мм
• МАКС. ЛИСТ ТОЛЩИНА ЛИСТА С ПРЕДВАРИТЕЛЬНОЙ ГИБКОЙ: 6 мм
• МАКС. ЛИСТ ТОЛЩИНА ЛИСТА СТАНДАРТНЫЙ ГИБИК: 7 мм
• МОЩНОСТЬ ГЛАВНОГО ДВИГАТЕЛЯ: 4,0 кВт
• МОЩНОСТЬ ДВИГАТЕЛЯ БОКОВЫХ ВАЛКОВ: > 1,5 кВт
• ГАБАРИТЫ Д/Ш/В: 3750 x 950 x 1250 мм
• ВЕС (НЕТТО): 3480 кг

Дополнительное оборудование:
