УНИВЕРСАЛЬНЫЙ USB-ПРОГРАММАТОР T56

НОВЫЙ УНИВЕРСАЛЬНЫЙ USB-ПРОГРАММАТОР T56

ПРОГРАММАТОР T56 — УЛУЧШЕННАЯ ВЕРСИЯ ПРОГРАММАТОРА T48

XGecu T56 — это универсальный, сверхбыстрый программатор микропроцессоров для микроконтроллеров, памяти EPROM, EEPROM и Flash (типа NOR и NAND), а также логических матриц PAL/GAL. Дополнительно программатор позволяет тестировать SRAM-память и логические системы TTL/CMOS.

Это самый мощный продукт из семейства XGecu. Более быстрая и продвинутая версия популярной и очень успешной модели XGecu TL866II Plus и последняя немного уменьшенная и более дешевая версия – модель XGecu T48.

Модель T56 обрела новый, более прочный корпус и, самое главное - 48-контактная профессиональная розетка ZIF (вместо 40-контактной, как в предыдущих моделях).

Это исключило необходимость использования дополнительного промежуточного переходника для систем с числом контактов более 40 и позволило использовать универсальных адаптеров для полных 48 контактов (например, TSOP48-PDIP48, SOP44-PDIP44, PLCC44-PDIP44, TQFP44-PDIP44, TQFP48-PDIP48 и т. д.

Дополнительный полностью управляемый 8-контактный разъем обеспечивает прямую поддержку для 56-контактных систем.

Доступны адаптеры TSOP56, SSOP56, BGA48, BGA63, BGA64, BGA153/169, VGA/HDMI. Архитектура адаптеров открыта и обнародована производителем.

Все 56-контактные адаптеры имеют определение контактов (программист показывает, какие контакты системы неправильно контактируют)

В модели T56 также увеличена скорость чтения и программирования.

Важнейшие характеристики:

- управляется 32-битным микроконтроллером 200 МГц + Xilinx. SP6 FPGA

- связь с компьютером через USB2 0 HS 480MHz

- оснащен профессиональным 48-контактным разъемом ZIF + дополнительным 8-контактным разъемом

- все 56-контактные разъемы имеют полное управление (все контакты могут стабильно работать даже на частоте 50МГц)

- стабильный 8-контактный интерфейс внутрисхемного программирования с возможностью использования лент длиной более 30 см со стабильной связь на частоте 25МГц (запрограммированные в системе серии 25/EMMC могут работать с максимальной тактовой частотой 40-50МГц)

- 64 уровня регулирования напряжения Vcc в диапазоне 1,2-6,5В

- 64 уровня регулирования напряжения Vpp в диапазоне 6,5-25В

- плавное регулирование уровней ввода/вывода в диапазоне 1,2В-3,6В

- плавное регулирование защита от перегрузки по току Vcc в диапазоне 120-320мА

- потребление тока <500мА при напряжении 5В с портом USB - с одним программатором, ни одна система не требует внешнего источника питания)

- дополнительный (защищенный) разъем питания 5В-5,5В 500мА используется для массового программирования (несколько программаторов).

- Скорость записи систем EMMC: 12МБ/с-25МБ/с, чтения: 14МБ/с-45МБ /s

- функция автотестирования для каждого сигнала Vpp/Vcc/GND/IO.

Программатор подключается к ПК через порт USB с помощью входящего в комплект кабеля USB A/B. и не требует дополнительного источника питания.

Программатор работает на том же проверенном приложении, что и модели TL866II Plus и T48 (начиная с версии v.10.0 и выше), но поддерживает гораздо большее количество систем. (для программы V10.13 количество систем, поддерживаемых моделью TL866 II Plus, составляет 16 216, а программатором T56 — 23 141).

Программное обеспечение программатора XgPRO работает под управлением систем Windows ( Win 2000 / Win XP / Win 2003 / Win2008 / Win Vista / Win7 / Win8 / Win10 32- и 64-разрядные версии), а также поддерживает польский язык.

Он имеет интуитивно понятный пользовательский интерфейс и позволяет автоматически настраивать напряжение питания - поэтому вам не нужно ничего настраивать вручную, но можно вручную увеличивать/понижать напряжения Vcc и Vpp для памяти EPROM.

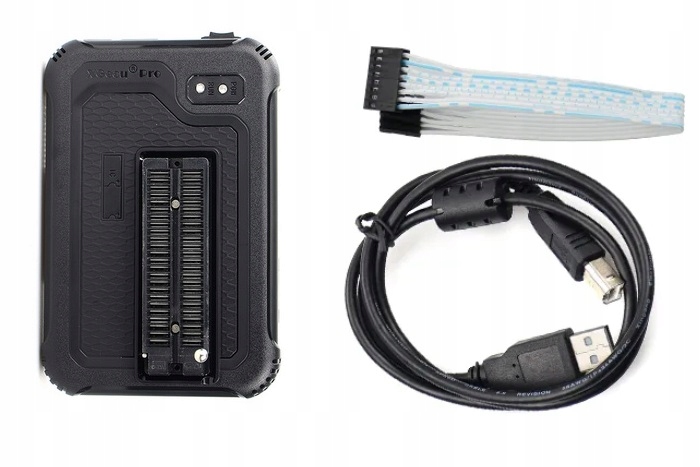

В комплект входят:

- USB-программатор XGecu T56

- USB-кабель A/B
