Універсальна друкована плата 95х95 мм
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 39
Оплачивая «Універсальна друкована плата 95х95 мм», вы можете быть уверены, что данный товар из каталога «Универсальные плитки» вы получите в срок 5-7 дней после оплаты. Товар будет доставлен из Европы, проверен на целостность, иметь европейское качество.

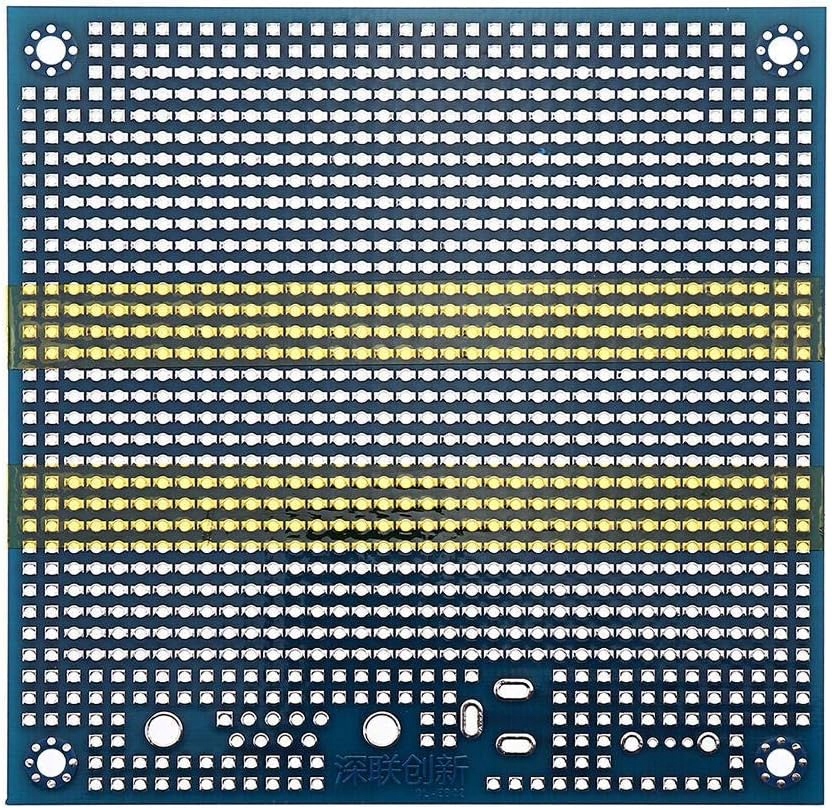

Печатная плата универсальная 95х95мм
Плата универсальная 95х95мм, двусторонняя, с металлизированными отверстиями. Качественный ламинат ФР-4 толщиной 1,6 мм. Мы можем легко собрать и разобрать любую электронную схему на универсальной плате без необходимости проектировать, гравировать или заказывать специальную печатную плату. Благодаря выводам контактной площадки специальной формы мы можем легко соединить их. Он идеально подходит для создания электрических и электронных систем и прототипов с использованием сквозных элементов (THT). На плате имеется место для стандартной розетки DC-JACK, переключателя и разъема мини-USB.
технические данные:
- универсальная печатная плата
- двусторонняя печатная плата с металлизацией отверстий
- паяльная маска темно-синего цвета
- луженые площадки для пайки
- просверленные отверстия для площадок для пайки для сквозных электронных компонентов
со стандартным шагом 2,54 мм/100 мил
- диаметр отверстия ( сверла): 1,00 мм
- толщина ламината: 1,6 мм
- ламинат FR-4

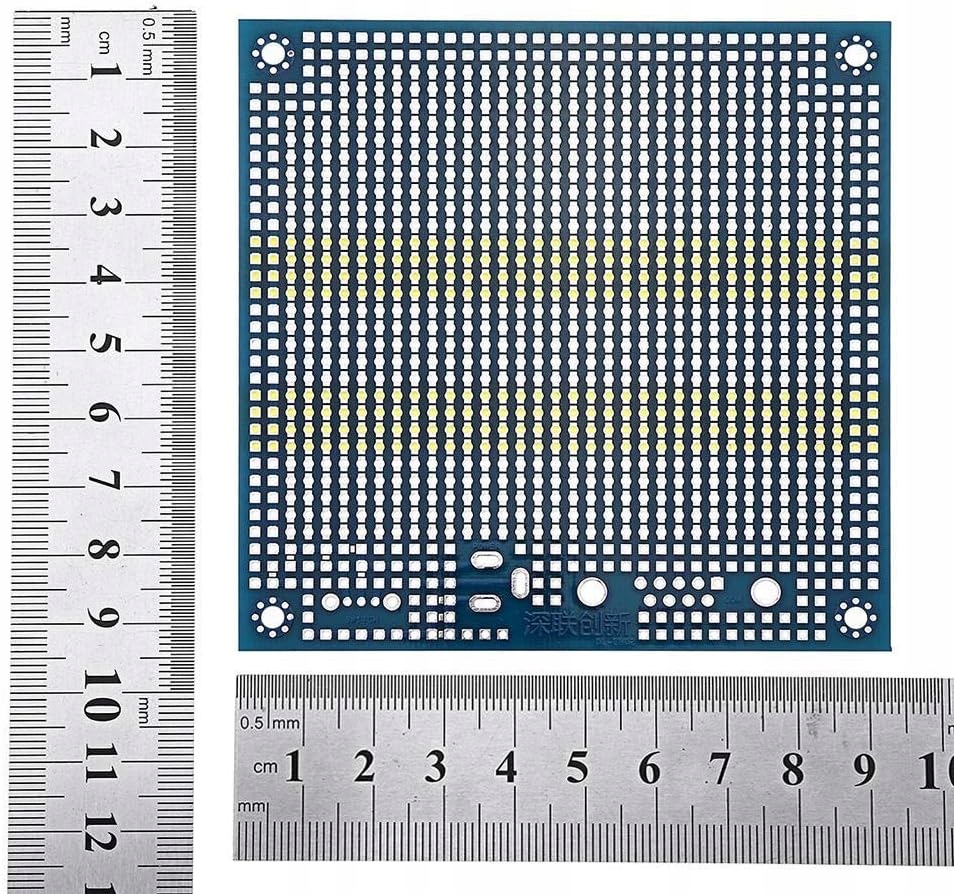

- внешние размеры печатной платы: 95х95мм
9,5см х 9,5 см
- место для разъема питания DC-Jack
- место для выключателя
- место для гнезда DB-9 RS232
- простота подключения между площадками

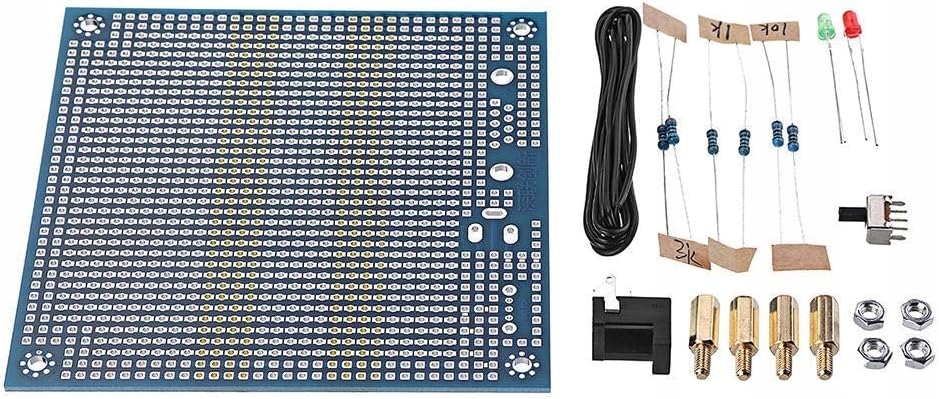

В комплект с платой входят несколько основных электронных компонентов для пайки:
- проставка для прикручивания к плате (в качестве ножек) х4 шт.
- Светодиод диод — 2 шт.
- резистор — 4 шт.
- Гнездо DC-JACK — 1 шт.
- Гнездо miniUSB — 1 шт.
- Выключатель питания — 1 шт.
- Выключатель питания — 1 шт. li>
- изолированный кабель x1 шт.
