Ультрафосфорний осцилограф UPO3154E 4 x 150 МГц
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 1
Просматривая «Ультрафосфорний осцилограф UPO3154E 4 x 150 МГц», вы можете быть уверены, что данный товар из каталога «Осциллографы» вы получите в срок 5-7 дней после оплаты. Товар будет доставлен из Европы, проверен на целостность, иметь европейское качество.
Осциллограф UPO3154E, 4 x 150 МГц, ультралюминофор, 2,5 Гвыб/с
UPO3154E — четырехканальный цифровой осциллограф производства Uni-t. Осциллограф UPO3154E оснащен технологией отображения Ultra Phosphor, обеспечивающей до 256 уровней яркости дисплея, что является отсылкой к аналоговым осциллографам (люминофорным). Каждый входной канал осциллографа имеет полосу пропускания 150 МГц. Частота дискретизации преобразователя до 2,5 Гвыб/с, длина записи в памяти до 70 млн выборок, очень высокая частота обновления до 200 000 сигналов в секунду удовлетворят требования самых требовательных пользователей.
Видеопрезентация продукта: https://youtu.be/oHqQ3E2tfp4
Цифровой осциллограф серии UPO3000E — еще один лучший в своем классе прибор от UNI-T, предлагающий непревзойденный набор функций и ценность. Он предоставляет клиентам расширенные функции запуска, большого дисплея и декодирования. Эта серия представляет собой быстрый и универсальный осциллограф, охватывающий частоты до 250 МГц, 2 или 4 канала и широкий вертикальный диапазон (1 мВ/дел–20 В/дел), обеспечивающий чрезвычайно низкий уровень шума и помогающий захватывать сигналы меньшего размера. Максимальная частота дискретизации 2,5 Гвыб./с и стандартная глубина памяти 70 Мвыб. в сочетании с удобным интерфейсом и 8-дюймовым дисплеем WVGA позволяют осциллографу превосходить конкурентов в широком спектре настольных и полевых приложений.
Высокая частота обновления сигнала
Скорость захвата сигнала до 200 000 осциллограмм в секунду, что значительно улучшает полюс захвата. Возможность низкой вероятности событий позволяет более интуитивно наблюдать джиттер и помехи сигнала, Эффект флуоресцентного дисплея с 256 уровнями серого и цветовая разница, видны изменения формы сигнала.
Широкий набор функций автоматического измерения.
Поддерживает 34 вида функций автоматического измерения параметров.
Поддерживает масштабирование, математические функции, статистику и расширенные функции расчета.
р>Независимая временная развертка и несколько функций запуска
Богатая функция запуска для соответствия большему количеству условий тестирования, а временная развертка каждого канала настраивается независимо, что удобно для пользователей, чтобы наблюдать четыре сигнала с большой разницей частот. одновременно.
Быстрая цифровая клавиатура и уникальный 4-оконный дисплей.
Он оснащен быстрой цифровой клавиатурой для быстрого и эффективного ввода необходимых данных, а также имеет независимый 4-оконный дисплей для более эффективного взаимодействия с пользователем.
Поддержка декодирования шины: I²C, SPI (только четыре канала), USB, CAN,
опционально: RS232/UART.

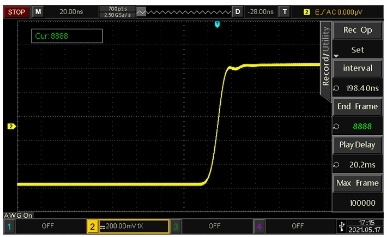

До 100 000 кадров записи сигналов , изменить форму сигнала журнала,
удобно воссоздать форму сигнала и проанализировать неисправность
технические данные:
- цифровой осциллограф UPO3154E производства Uni-t
- UPO3154E Unit четырехканальный осциллографцифровой
- четыре входных канала: CH1 CH2 CH3 CH4
- полоса пропускания входных каналов: 150 МГц
- выборка данных преобразователя A/C в режиме реального времени: 2,5 Гвыб/с
▶ 2,5 Гвыб/с — при использовании 1 канала
▶ 1,25 Гвыб/с — при использовании двух каналы
▶ 1,25 Гвыб/с — при использовании четырех каналов
- 2 встроенных аналого-цифровых преобразователя - отдельно для каналов: 1/2 и 3/4
- длина записи в памяти: 70 Мбит = 70 миллионов точек< /li >
- вертикальное разрешение аналого-цифрового преобразователя: 8 бит
- чувствительность по напряжению от 1 мВ/дел до 10 В/дел
- скорость захвата сигнала : до 200 000 осциллограмм/с
- независимая развертка на каждом канале Ch1 Ch2 Ch3 Ch4
▶ возможность установки индивидуальной развертки на каждом канале
например: Канал 1 20 мс / Канал 2 200 мкс / Канал 3 20 мкс / Канал 4 2 мкс
▶ возможность разделения экрана на 4 отдельные части
- Отображение осциллографа:
▶ большой 8-дюймовый дисплей
▶ разрешение экрана: 800x480
▶ TFT-экран с 16M цветами и 24 битами
▶ поддерживает 256-уровневую шкалу интенсивности сигналов
в моноцветном режиме ~ аналогия люминофору, как в аналоговых осциллографах
- математические операции
- Спектральный анализ БПФ
- обширная система запуска
более 14 типов запуска:
Фронт, ширина импульса, видео, наклон, сверхурочное время , Окно, Шаблон, Интервал, Под усилителем, UART, LIN, CAN, SPI, IIC I2C
- возможность запуска по цифровым сигналам – последовательные шины
- измерения с помощью курсоров
- автоматические измерения: измерение 34 параметров.
- сохранение и чтение сигналов в файлы *.csv.
- Функция «прошел/не прошел».
- функция автоматического масштабирования. - так называемое Функция АВТО – самонастройка – настройка параметров осциллографа
- встроенные интерфейсы связи:
▶ USB Host – связь с компьютером
▶ USB Устройство — поддержка флэш-накопителей
▶ LAN
▶ VGA
- Программное обеспечение для ПК с Windows
- Поддержка команд дистанционного управления SCPI
- декодирование последовательных шин: RS232, UART, I2C, SPI, LIN, CAN
В комплект входит:
