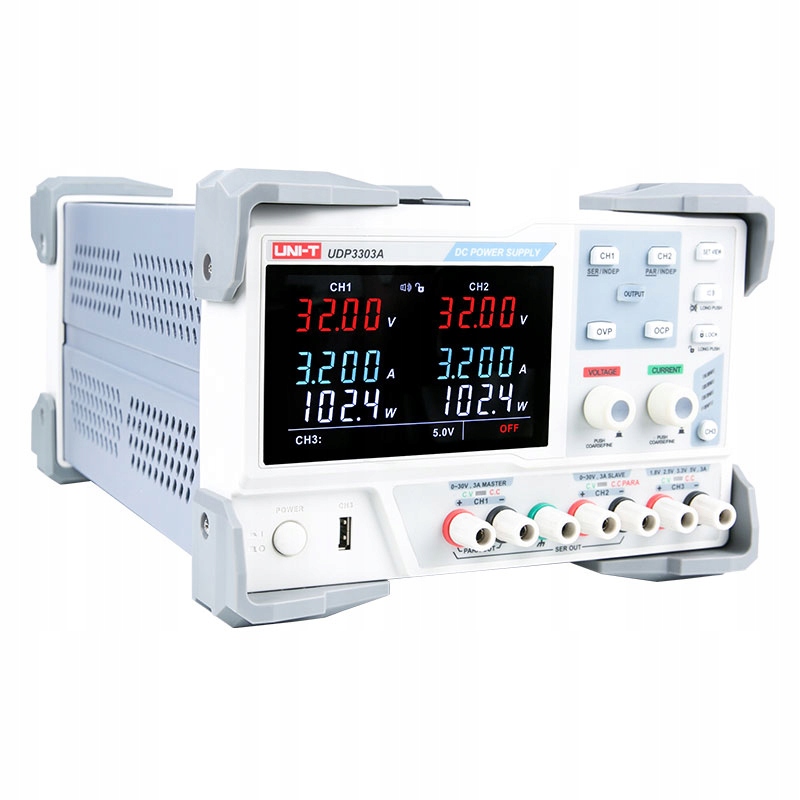

UDP3303A 2 x симметричный программируемый лабораторный источник питания постоянного тока 0–30 В, 0–3 А

UDP3303A производства Unit — это тройной лабораторный источник питания, т. е. с 3 выходами напряжения. Два выходных канала CH1 и CH2 блока питания UDP3303A симметричны и обеспечивают плавную регулировку напряжения в диапазоне от 0 до 30 В и токовую эффективность до 3 А в каждом из этих каналов. Регулирование напряжения и тока в СН1 и СН2 независимое, т.е. в первом канале мы можем установить значение выходного напряжения 6,70В, а во втором канале - СН2 - 30,0В. Максимальный выход по току блока питания UDP3303A в каналах CH1 и CH2 составляет 3А во всем диапазоне выходных напряжений. Лабораторный источник питания UDP3303A позволяет подключать выходы CH1 и CH2 параллельно или последовательно для повышения эффективности по току или расширения диапазона выходного напряжения. Параллельное соединение выходов CH1 и CH2 блока питания UDP3303A суммирует его выходной ток, что на практике дает нам 6А максимального выходного тока (3А с канала CH1 + 3А с канала CH2). В случае последовательного соединения СН1 и СН2 выход по току остается на том же уровне, т.е. 3А, при этом значения напряжений с обоих каналов суммируются и мы получаем блок питания с регулируемым выходным напряжением от 0В до 60В. Третий вариант подключения независимых выходов источника питания UDP3303A заключается в получении симметричного напряжения: выходная клемма (-) CH1 подключается к выходному разъему (+) CH2: это соединение создает цепь заземления GND. В канале CH1 у нас есть свободная клемма (+) и имеется выход регулируемого положительного напряжения от 0 до 30В. В канале CH2 у нас есть свободный вывод (-) и есть выход отрицательного напряжения, которое аналогичным образом можно регулировать в диапазоне от 0В до -30В.

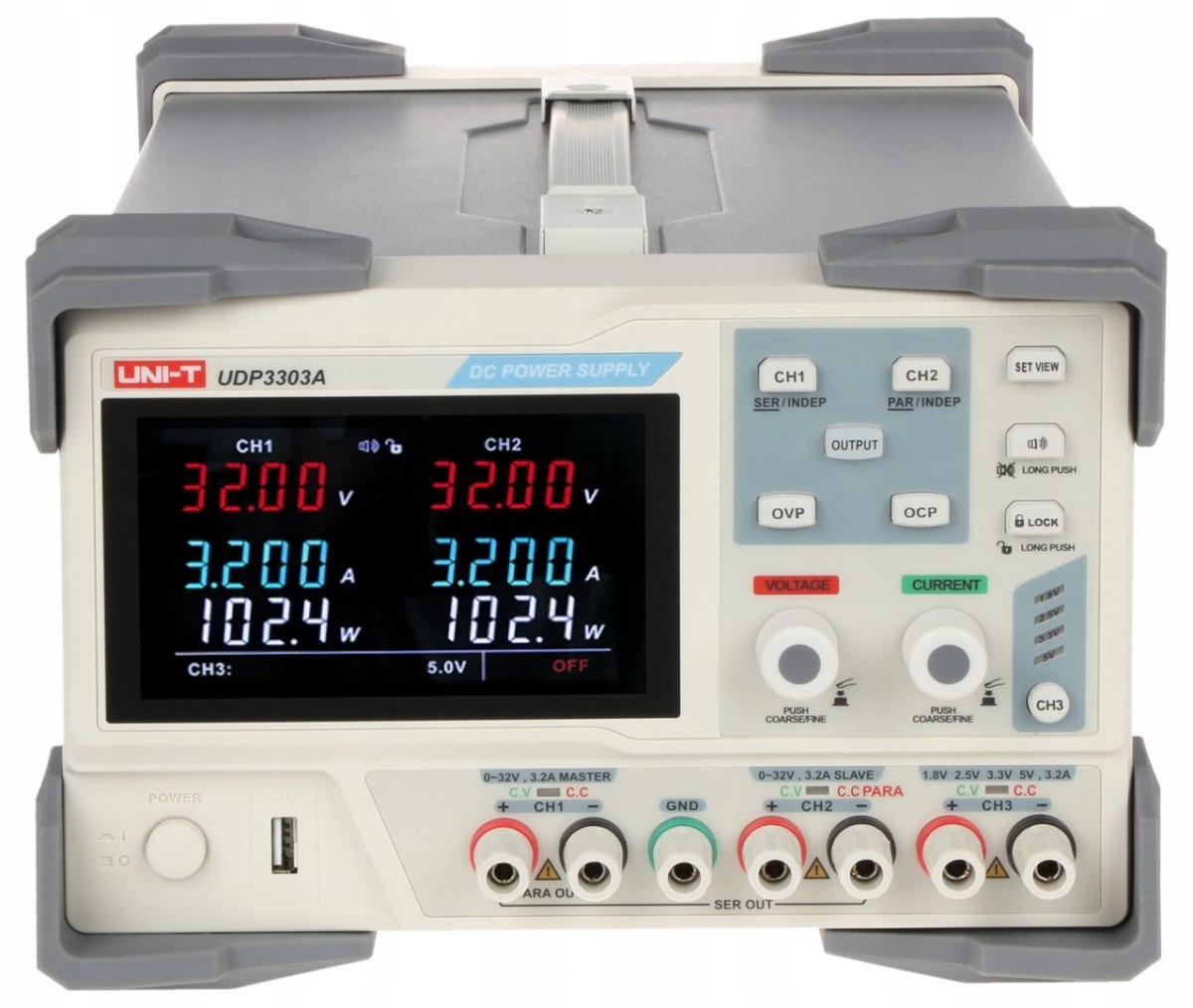

Используется двойное симметричное напряжение мин. в аналоговой технологии для питания операционных усилителей и усилителей мощности. CH3 — третий выход блока питания UDP3303A, ступенчато регулируемый, со значениями напряжения 1,8В/2,5В/3,3В/5,0В и выходом по току до 3А. Его можно использовать для многих электронных устройств и модулей. Конструкция блока питания UDP3303A основана на трансформаторе, что обеспечивает его более стабильную и безотказную работу по сравнению с конструкциями на основе импульсного преобразователя. Блок питания UDP3303A оснащен четырьмя семисегментными красными светодиодными дисплеями.

Лабораторный источник питания UDP3303A будет использоваться при проектировании электроники, зарядке аккумуляторов, в электромобилях, исследовательских лабораториях и образовательной сфере.

Технические данные:

• UDP3303A от Uni-t, лабораторный регулируемый источник питания постоянного тока.
• лабораторный трехканальный источник питания = тройной
li>
• программируемый источник питания
• линейный источник питания трансформаторной конструкции
• плавное регулирование выходного напряжения на каналах 1 и 2 в диапазоне: от 0В до 30В
• Максимальный выход по току каналов CH1 и CH2: до 3 А.
• Выход канала CH3: постоянное напряжение со ступенчатой ​​регулировкой 1,8 В/2,5 В/3,3 В/5,0 В с максимальным выходом по току до 3 А.
• Точные 4-значные светодиодные дисплеи для выходов CH1 и CH2

  ► Вольтметр выходного напряжения CH1 и CH1 — разрешение 0,01 В = 10 мВ

  ► Амперметр выходного тока CH1 и CH1 — разрешение 0,001 А = 1 мА

  ► ваттметр выходной мощности CH1 и CH1 – разрешение 0,1 Вт

• защита от перегрузки

  ► Защита от перенапряжения OVP

  ► Защита от перенапряжения OCP

  ► Защита от перегрева OCT

• работаю в режиме C.V. (Постоянное напряжение - стабилизация выходного напряжения)
• работа в режиме CC. (Constant Current - стабилизация выходного тока)
• возможность последовательной и параллельной работы, а также симметричной работы каналов CH1 и CH2

  ► последовательное соединение: от 0В до 60В и выход по току 3А

  ► параллельное подключение: от 0 В до 30 В, ток 6 А

  ► симметричное подключение: от 0 В до +/-30 В, ток 3 А

• функция блокировки клавиатуры< /li>

Таблицу с подробными техническими параметрами можно найти во вложении во вкладке «Дополнительная информация» внизу аукциона.

В комплект входят:

• Измеритель UDP3303A

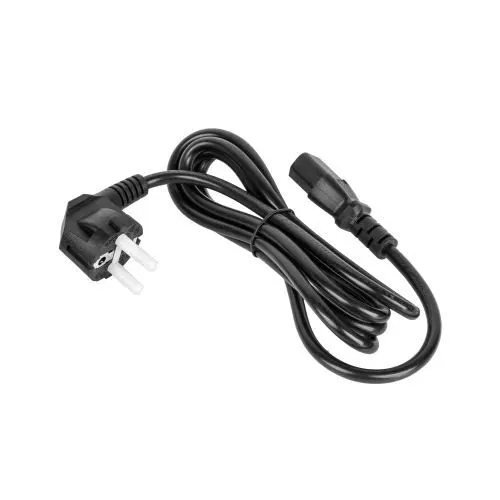

• шнур питания
