U1HS - Приёмник, 1-канальный контроллер + два 1-кнопочных пульта, питание 12В

Супергетеродинный радиоприемник 433,92МГц

Описание товара:

U1HS - Радиоконтроллер для систем сигнализации, 1-канальный радиоприемник, 2 1-канальных пульта, 2 режима работы, KEELOQ, 100 м

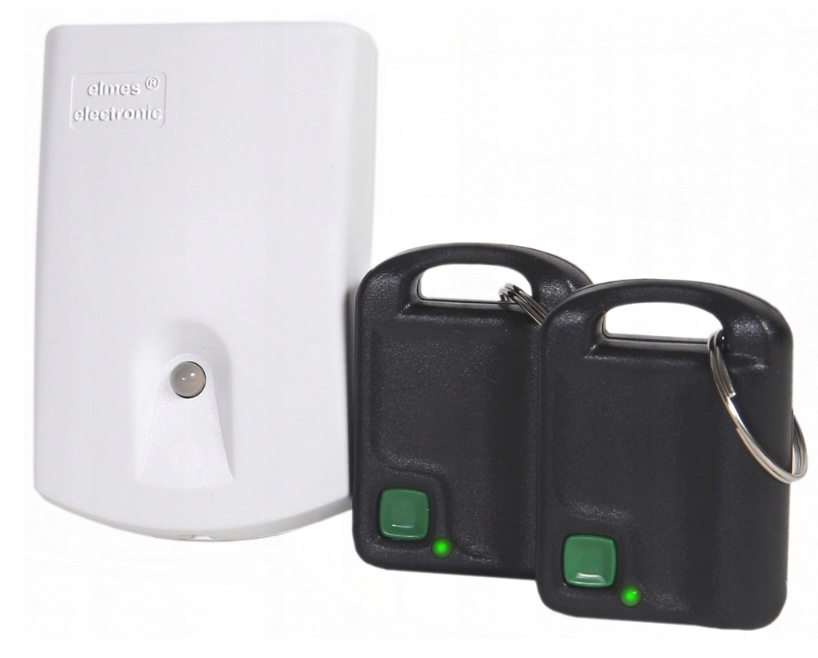

U1HS Радиоконтроллер Elmes – это современный и надежный радиоканал, состоящий из приемника U1HR и двух пультов дистанционного управления UMB100HT. Благодаря использованию в контроллере U1H S однокнопочных пультов дистанционного управления можно использовать режим работы приемника, при котором выход будет включаться и выключаться одной кнопкой. Комплект отличается превосходной чувствительностью и избирательностью и соответствует последним рекомендациям ЕС для устройств дистанционного управления.

Режимы работы приемника

Релейный выход Контроллер U1HS может работать в одном из нескольких режимов:

• Пульт дистанционного управления включает выход на запрограммированное время. Повторное нажатие на пульт дистанционного управления продлевает время активации.
• Пульт дистанционного управления попеременно включает и выключает выход.
• Выход включен, пока нажат пульт дистанционного управления.
• Выход включен, пока нажат пульт дистанционного управления.
• li>
• Одна кнопка на пульте дистанционного управления включает выход, а другая выключает его (требуется как минимум 2-канальный пульт ДУ).

Наиболее важные особенности:

✅ один релейный выход, гальванически развязанный, типа NC/NO (нормально закрытый или нормально открытый),

✅ транзисторный выход OC типа S (открытый коллектор), подающий импульсы на землю при переключении релейный выход,

✅ двухцветный светодиод, сигнализирующий о состоянии релейного выхода,

✅ супергетеродинный радиоприемник с высокой чувствительностью и избирательностью,

✅ память пульта дистанционного управления емкость: 112,

✅ система переменного кодирования KEELOQ.

✅ соответствие последним рекомендациям ЕС для устройств дистанционного управления,

✅ множество различных режимов работы вывода,

✅ источник питания 11..17В постоянного тока

ТЕХНИЧЕСКИЕ ДАННЫЕ:

• Тип устройства Радиоконтроллер
• Рабочая частота 433,92 МГц
• Количество каналов 1
• Релейные выходы НО/НЗ
• Мощность: 3-5мВт
• Дальность действия 100 м
• радиоприемник супергетеродин, чувствительность: -106 дБм и избирательность
• Количество поддерживаемых пультов дистанционного управления 112
• Напряжение питания Приемник: 12 В, передатчик: батарея 12 В
• Рабочая температура -20...+55 °С
• Размеры Приемник: 24 х 46 х 73, передатчик: 46 х 34 х 14 мм< /li>
• нагрузочная способность релейного выхода: 1А, 120В переменного тока/30В постоянного тока.
• 2 режима работы выхода: 1 - моностабильный = время активации выхода от 0,25 сек. . до 4 часов / 2 - бистабильный = включение/выключение
• S выход (1А/60В) типа «открытый коллектор»
• противодиверсионный выход, сигнализирующий об открытии корпуса, Тип NC (закорачивается при закрытом корпусе), используемый в системах сигнализации.
• один гальванически развязанный релейный выход типа NC/NO (нормально закрытый или нормально открытый),
• OC тип S транзисторный выход (открытый коллектор) для подключения релейного выхода акустической коммутационной сигнализации,
• двухцветный светодиод, индицирующий состояние релейного выхода,

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ

Радиоконтроллер

Предназначен для управления системами сигнализации

U1HS - Контроллер радиостанция предназначена для управления системами сигнализации и другими электротехническими устройствами, оснащенными релейными входами. В комплект входит радиоприемник U1HR и 2 одноканальных пульта дистанционного управления UMB100HT.

Динамически изменяемый код KEELOQ

Код пульта невозможно скопировать

Контроллер В радиостанции для связи используется динамически изменяемый код KEELOQ, что существенно повышает безопасность использования системы – передача является секретной и третьи лица не могут скопировать код дистанционного управления.

Очень хорошая чувствительность и избирательность радиоприемника

Память до 112 пультов

U1HR - Одноканальный супергетеродинный приемник, адаптированный для работы с системами дистанционного управления и беспроводными системами ELMES. За счет использования супергетеродинной системы (смешивания высокочастотного сигнала с частотой местного генератора) гарантируется очень хорошая чувствительность и избирательность радиоприемника. Кроме того, он относительно мал по размеру, вмещает до 112 пультов дистанционного управления и может работать в моностабильном или бистабильном режиме.

UMB100HT — одноканальный радиопульт дистанционного управления, разработанный для работы с системой беспроводной ELMES. Пульт ДУ работает на частоте 433,92 МГц и отличается надежностью и безопасностью использования.

Преимущества супергетеродина

Супергетеродинный приемник — это тип радиоприемника с преобразованием частоты. Он был построен на основе современной интегральной схемы. Он характеризуется очень высокой чувствительностью (<-110 дБм) и высокой устойчивостью к радиопомехам. На практике благодаря использованию такого приемника достигаются гораздо большие дальности действия (по сравнению со стандартным приемником сверхреакции). Хорошая чувствительность и избирательность позволяют устанавливать в местах с повышенным уровнем радиопомех.

Система переменного кодирования KEELOQ

В этой системе каждое нажатие кнопки пульта генерирует и отправляет новый код. Приемник отслеживает эти изменения и реагирует только на новый код. Однажды использованные коды не принимаются. Это предотвращает повторное использование захваченных кодов.

Релейный выход

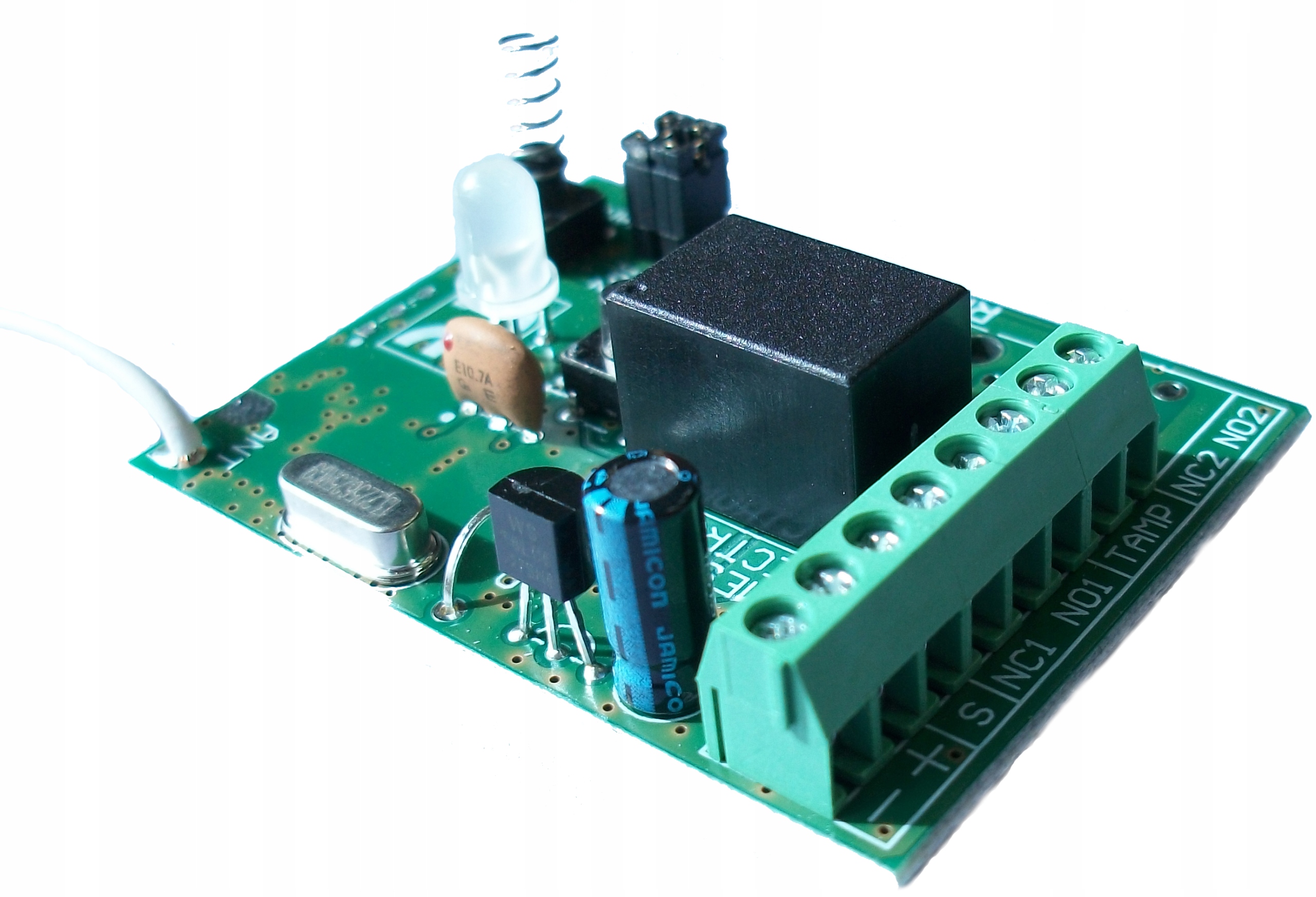

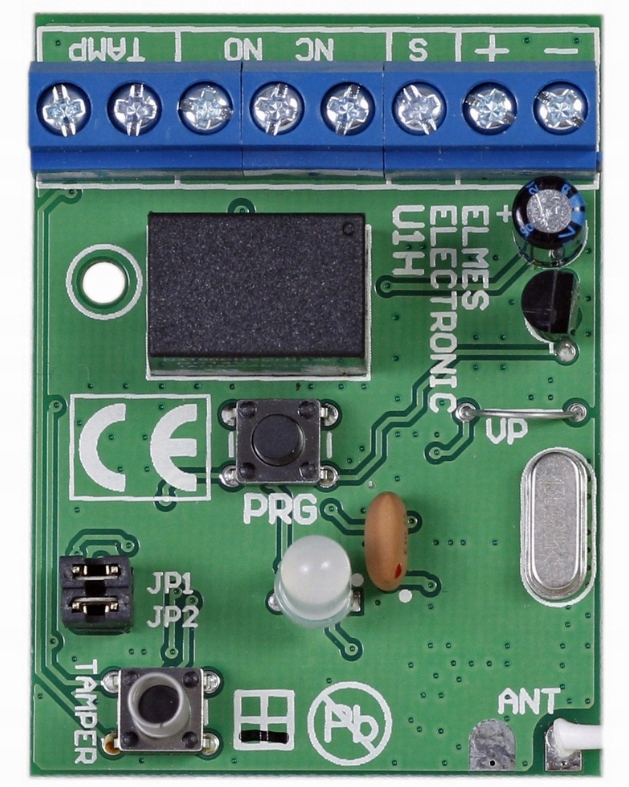

Приемник U1HR оснащен релейным выходом, позволяющим управлять другими устройствами. К клеммной колодке подключены три контакта реле: нормально разомкнутый (НО) и нормально закрытый (НЗ), а также одна общая клемма. Эти выходы переходят в противоположное состояние после получения ресивером правильного кода от пульта.

Светодиодная индикация работы

Приёмник радиоконтроллера U1HS имеет двухцветный светодиод. Сигнализирует о состоянии включения релейного выхода (горит зеленым) и выключения выхода (горит красным)

Сигнальный выход S

Приемник имеет транзисторный выход с открытым коллектором (обозначен с буквой S) предназначены для подключения к внешней акустической или оптической сигнализации. Этот выход генерирует два импульса замыкания на землю, когда реле включено, и один, когда реле выключено. Также два импульса появляются, когда нажатая кнопка пульта не включает выход, а только продлевает время удержания выхода. Однако в режимах D и E, в которых первая кнопка на пульте включает, а вторая выключает выход, на выходе "S" при каждом нажатии первой кнопки на пульте появляются два импульса, и один импульс - каждый раз при нажатии второго.

Память приемника

Поскольку каждый пульт дистанционного управления имеет свой код, приемник должен запомнить (заучить) код каждого передатчика индивидуально, а ограниченный объем памяти позволяет запоминать до 112 передатчиков. Ввод 113-го в память приведет к удалению первого и т.д. Для устранения утерянного или украденного пульта из системы необходимо удалить все пульты из памяти приемника и затем перепрограммировать оставшиеся пульты на приемник. Удаление одного пульта дистанционного управления возможно, но только с помощью того пульта, который вы хотите удалить.

Код производителя: U1HS
