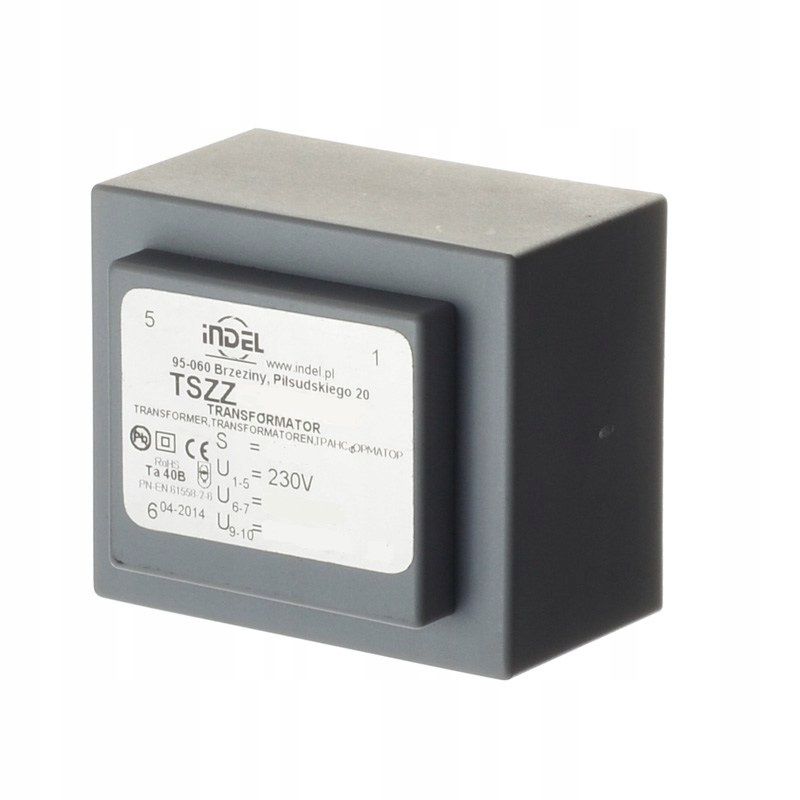

ТСЗЗ 5/006МП 2х9В-2х0,28А

ТСЗЗ - литые сетевые трансформаторы для печати в корпусе уменьшенных габаритов

Серия сетевых трансформаторов, выполненных на ЭИ-образных сердечниках в Корпуса из залитой смолы, со стандартными клеммами для монтажа на печатные платы.

Распространено в профессиональной и любительской электронике. Применяются для установки в системах электропитания электронных и силовых устройств. Дополнительным преимуществом является эстетичный корпус, который имеет привлекательную внешнюю форму и обеспечивает большую механическую защиту. Герметизация смолой делает их устойчивыми к влаге и агрессивным внешним факторам, поэтому их можно с успехом использовать снаружи устройств и зданий. Выпускаются в диапазоне мощностей: 0,6 - 100 ВА

Конструкция:

- сердечник EI-образной формы

- корпуса катушек с перегородками из негорючего материала, армированные стекловолокно

- медный обмоточный провод с одинарной или двойной изоляцией температурного класса B, F или H

- защита – большинство трансформаторов не устойчивы к короткому замыканию – следует использовать термовыключатели в цепях PRI или SEC, варисторах, предохранителях

- способ распиновки для печати (ТСЗЗ), клеммников (ТСЗЗМ), розеток 24В или 230В (ТСЗЗП), кабелей или другого по согласованию

- эстетичный пластиковый корпус из негорючего материала, армированного стекловолокном

- залит негорючей гемореактивной смолой UL 94 V0

- элементы крепления - ручки или ручки в переносном исполнении исполнение

Электрические параметры - стандартные или по требованиям заказчика - по запросу

- диапазон напряжения PRI 24 ÷ 500 В 50/60 Гц

- диапазон напряжения SEC 1 ÷ 1000 В

- класс термический Ta 40B (темп. температура окружающей среды 40°C, класс изоляции B 130°C)

- испытание изоляции 4 кВ / 60 с

- степень защиты от IP00 до IP 66, класс изоляции II
