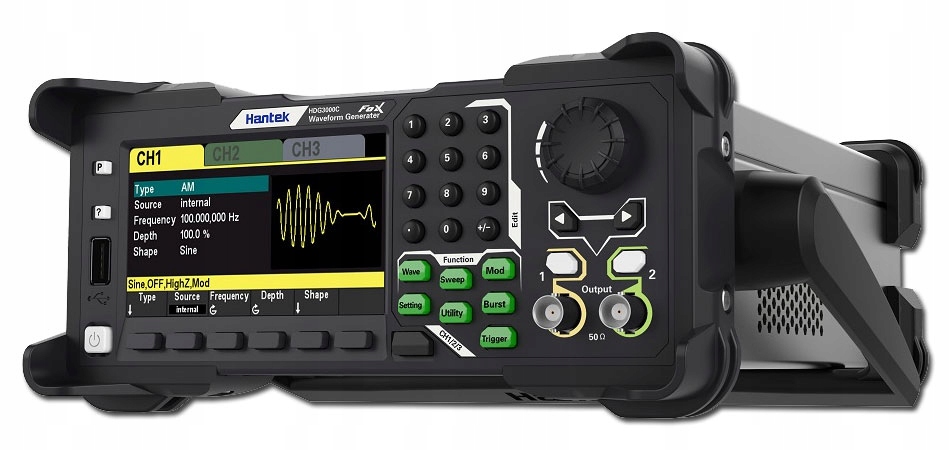

Триканальний функціональний генератор HDG3083C 80 МГц

Функциональный генератор HDG3083C 2 x 80 МГц + CH3

Функциональный генератор HDG3000 серииC Выходные каналы CH1 и CH2 является расширением конструкции HDG3000B за счет добавления третьего выходного канала CH3. Генераторы HDG3000C с передней панелью являются автономными и обеспечивают высочайшие выходные параметры. CH3, третий независимый выходной канал, характеризуется менее требовательными параметрами, но все же достаточными для большинства популярных приложений.

Чем предлагаемые генераторы функций серии Hantek HDG3000C сравниваются с аналогичными разработками конкурирующих компаний? Стоит отметить, что цена генераторов HDG3000C аналогична популярным генераторам FY6600/FY6800/FY6900. Однако генератор HDG3000C представляет собой профессиональную конструкцию с лучшими техническими параметрами и качеством изготовления. Вся продукция Hantek отличается очень привлекательным и выгодным соотношением цены и качества. Поэтому измерительное оборудование Hantek зачастую может успешно конкурировать с продукцией Rgol, Siglent, Unit, Owon.

HDG3000C — это серия трехканальных генераторов функций, работающих на основе прямого синтеза частот DDS. > Спасибо ранее, у нас есть генератор функций с тремя независимыми выходными каналами CH1, CH2 и CH3. Генераторы HDG3000C характеризуются хорошими выходными параметрами и функциональностью, предлагаемыми по очень привлекательной цене. Как и положено функциональному генератору, он позволяет генерировать основные сигналы, такие как: синусоидальная, прямоугольная, треугольная, пилообразная и произвольная. Кроме того, генератор обеспечивает амплитудную модуляцию выходного сигнала в FM или AM диапазоне. форма сигнала, а также PM, ASK, FSK и PSK, BPSK, QPSK, 3 FSK, 4 FSK, OSK и PWM. Произвольная форма сигнала — это форма сигнала, которую мы можем определить — нарисовать. Два независимых выхода генератора позволяют нам, например, генерировать на выходе CH1 синусоидальный сигнал частотой 1 кГц и амплитудой 5,55 В. Однако при этом мы можем генерировать на выходе CH2 сигнал другой формы: например, квадрат с частотой 1,54 МГц и амплитудой 1,31 В. Генератор имеет функцию развертки частоты (SWEEP): т.е. мы устанавливаем fd нижнюю частоту и fg верхнюю частоту. Генератор HDG3000C будет перемещаться между двумя установленными значениями частоты fd и fg в течение заданного пользователем времени линейным или логарифмическим образом. Генераторы серии HDG3000 дополнительно имеют встроенный счетчик и частотомер 80 МГц. Встроенный USB-интерфейс связи в функциональном генераторе и программное обеспечение ПК для системы WIN позволяют контролировать ее работу, только повышая комфорт работы.

HDG3000C устанавливает генератор сигналов произвольной формы, генератор импульсов, функциональный генератор, генератор гармоник, частотомер 5 функций в одном. Он использует технологию DDS (прямой цифровой синтезатор) и может генерировать стабильный, чистый и свободный от искажений выходной сигнал. Гуманизированный интерфейс и раскладка клавиатуры предоставляют пользователям необыкновенные возможности. Богатые интерфейсы конфигурации позволяют легко управлять прибором с помощью компьютера, предоставляя пользователям больше решений для измерений.

Технические данные:

• функциональный генератор HDG3083C 80 МГц производства Hantek
• трехканальный генератор функций - трехканальный генератор функций

  ► генерация сигналов на основе цифрового синтеза частот DDS

• каналы CH1, CH2, CH3 могут генерировать независимые электрические сигналы

  ► возможность определения фазового сдвига между CH1 и CH2

  CH1 - аналоговый выход канала 1 - лицевая панель

  CH2 - аналоговый выход канала 2 - лицевая панель

  CH3 - аналоговый выход канала 2 - передняя задняя панель

  CH1/FSK/Trig/Sync/Ext - задняя панель

  CH2/FSK/Trig/Sync/Ext - задняя панель

  CH3/FSK/Trig/Sync/Ext — задняя панель

  Вход/выход 10 МГц — задняя панель

  Счетчик 0–3,3 В — частотомер вход - задняя панель

  параметры, характеризующие выходные каналы CH1 и CH2

• длина памяти сигналов: 2M точек точек = 2 миллиона точек< /li>
• дискретизация: 300 Мвыб/с
• разрешение по вертикали: 16 бит

  параметры, характеризующие выходной канал CH3

  < /li>
• длина памяти сигналов: 8192 точек = 8К
• выборка: 150 Мвыб/с
• разрешение по вертикали: 12 бит
• управление функциями, параметрами, соединения генератора

  ► ADJ - цифровой импульсный генератор для настройки параметров, функций

  ► цифровая клавиатура

  ► функциональные клавиши

• генератор оснащен большой цветной TFT ЖК-дисплей

  ► диагональ экрана 4,3 дюйма

• диапазон генерации синусоидального сигнала: от 0 до 80 МГц

  ► регулировка частоты с разрешением (ступенчатая) : 0,000001Гц = 1мкГц

• генерируемые сигналы: формы сигналов: синусоидальный сигнал, прямоугольный сигнал, треугольный сигнал, импульсы Лоренца, гауссовский белый шум,
• более 160 видов произвольных сигналов , такие как экспоненциальный рост, экспоненциальный спад, сигнал ЭКГ, гауссовский, полуположительный вектор, Лоренц, двухтональный многочастотный сигнал, напряжение постоянного тока и т. д.
• модулированный - модуляция выходного сигнала

  ► богатая функция модуляции , поддержкаAM, DSB-AM, FM, PM, ASK, FSK и PSK, BPSK, QPSK, 3 FSK, 4 FSK, OSK и PWM и т. д.

• Диапазон регулировки выходной амплитуды: от 2 мВ до 20 В (размах)

  ► В (размах) = пиковое значение

  ► Разрешение регулировки амплитуды: 1 мВ

• регулировка коэффициента заполнения: от 0,1% до 99,9%.
• треугольник — регулировка наклона наклона: пилообразная форма сигнала.
• Функция развертки

  ---> развертка частоты

• встроенный частотомер и частотомер для 80 МГц
• интерфейсов связи:

  ► USB-хост

  ► USB-устройство

• корпус с возможностью работы в горизонтальном положении или под углом

В комплект входят:

• генератор функций HDG3083C
• сертификат заводской калибровки
• кабель BNC
• Кабель BNC-крокодил х2 шт.
• кабель питания
• Кабель USB
• оригинальная коробка

Отдельные функции программируемых функциональных генераторов HDG3000C компании Hantek Qingdao

Генерация синусоидального сигнала частотой 80 МГц

для синусоидального сигнала:

► регулировка частоты диапазона: 1 мкГц ~ 80 МГц

► регулируемое смещение: смещение ±5 В

► регулируемая фаза: 0–360°

Генерация прямоугольных сигналов 15 МГц

для прямоугольных сигналов:

► диапазон регулировки частоты: 1 мкГц ~ 15 МГц

► регулируемое смещение : смещение ±5 В

► регулируемая фаза: 0–360°

Генерация треугольного сигнала 2 МГц

для треугольного сигнала:

► диапазон регулировки частоты: 1 мкГц ~ 2 МГц

► регулируемое смещение : смещение ±5 В

► регулируемая фаза: 0–360°

160 сигналов произвольной формы

экспоненциальный подъем, экспоненциальный спад, сигнал ЭКГ, гауссовский, полувекторный, лоренцевский, многочастотный двухтональный, напряжение постоянного тока и многое другое 160 видов произвольных сигналов.

Модуляция выходного сигнала

богатые функции модуляции, поддержка AM, DSB-AM, FM, PM, ASK, FSK и PSK, BPSK, QPSK, 3 FSK, 4 FSK , OSK и PWM и т. д.

Пакеты сигналов пакетного вывода

Поддерживает управление пакетным выходом с помощью внутренних, ручных или внешних источников запуска. Поддерживаются три типа импульсов, включая многоцикловые, бесконечные и стробированные.

Встроенный частотомер 80 МГц

Прибор может измерять частоту, период, рабочий цикл, ширину положительного и отрицательного импульса и другие параметры внешнего входного сигнала

✓ Диапазон частот: CH1 и CH2: 1 мкГц ~ 100 МГц/80 МГц/60 МГц/40 МГц/25 МГц; CH3: 1 мкГц ~ 20 МГц

✓ Частота дискретизации до 300 Мвыб/с, отсутствие искажений аналогового сигнала

✓ 16-битное вертикальное разрешение обеспечивает точность амплитуды сигнала

✓ Глубина хранения до 2 МБ обеспечивает больше циклов сигналов и лучшую детализацию сигналов.

✓ 4,3-дюймовый цветной TFT ЖК-экран, понятный и интуитивно понятный пользовательский интерфейс.

✓ Богатая функция модуляции, поддержка AM, DSB-AM, FM, PM, ASK, FSK и PSK, BPSK, QPSK, 3 FSK, 4 FSK, OSK и PWM и т. д.

✓ Разрешение по частоте 1 мкГц: при высоком импедансе диапазон амплитуды составляет 2 мВ ~ 20 В (размах). При импедансе 50 Ом диапазон амплитуды составляет 1 мВ~10 В (размах).

✓ Встроенный частотомер высокого разрешения 80 МГц

✓ Стандартный интерфейс связи: высокоскоростной USB 2.0 на передней панели (USB-хост) и полноскоростной USB 2.0 на задней панели (USB-устройство)

✓ Более 160 видов произвольных сигналов, таких как экспоненциальный рост, экспоненциальный спад, сигнал ЭКГ, гауссовский сигнал, полуположительный вектор, Лоренц, двухтональный многочастотный сигнал, напряжение постоянного тока и т. д.

✓ Встроенная функция генератора 16 гармоник, выходной сигнал с определенной частотой, амплитудой и фазой гармоник, обычно используемый в устройствах обнаружения гармоник или тестах устройств с фильтрами гармоник.

Сравнение технических параметров функциональных генераторов серии Hantek HDG3000C во вложении во вкладке дополнительной информации внизу аукциона.
