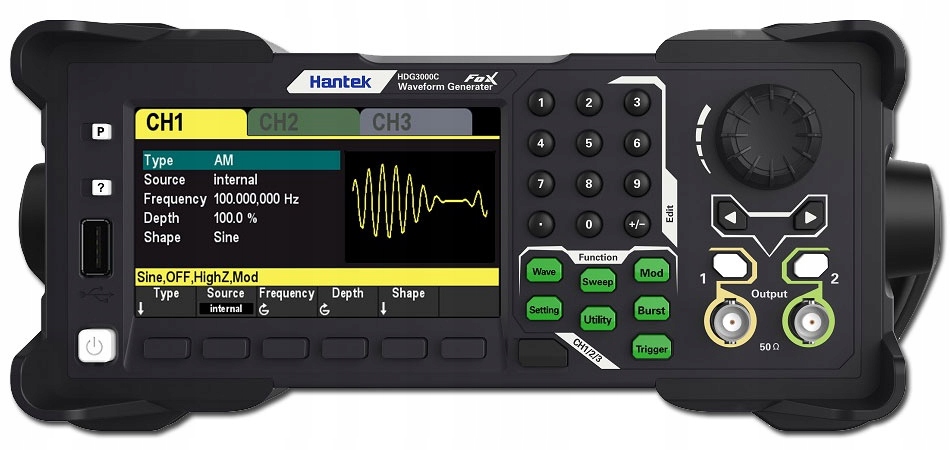

Функциональный генератор HDG3063C 2 x 60 МГц + CH3

Функциональные генераторы серии HDG3000C Выходные каналы CH1 и CH2 являются расширением конструкции HDG3000B за счет добавления третьего выходного канала CH3. Генераторы на передней панели HDG3000C независимы и обеспечивают высочайшие выходные параметры. CH3, третий независимый выходной канал, характеризуется менее требовательными параметрами, но все же достаточными для большинства популярных приложений.

Чем предлагаемые генераторы функций серии Hantek HDG3000C сравниваются с аналогичными разработками конкурирующих компаний? Стоит отметить, что цена генераторов HDG3000C аналогична популярным генераторам FY6600/FY6800/FY6900. Однако генератор HDG3000C представляет собой профессиональную конструкцию с лучшими техническими параметрами и качеством изготовления. Вся продукция Hantek отличается очень привлекательным и выгодным соотношением цены и качества. Поэтому измерительное оборудование Hantek зачастую может успешно конкурировать с продукцией Rgol, Siglent, Unit, Owon.

HDG3000C — это серия трехканальных функциональных генераторов, основанных на прямом синтезе частот DDS. Благодаря этому у нас есть функциональный генератор с тремя независимыми выходными каналами CH1, CH2 и CH3. Генераторы HDG3000C характеризуются хорошими выходными параметрами и функциональностью, предлагаемыми по очень привлекательной цене. Как и положено функциональному генератору, он позволяет генерировать основные сигналы, такие как: синусоидальная волна, прямоугольная волна, треугольная волна, пилообразная волна и волна произвольной формы. Кроме того, генератор обеспечивает модуляцию выходного сигнала частотой FM или амплитуду AM, а также PM, ASK, FSK и PSK, BPSK, QPSK, 3 FSK, 4 FSK, OSK и PWM. Произвольный курс — это курс, который мы можем определить и нарисовать сами. Два независимых выхода генератора позволяют нам, например, формировать на выходе CH1 синусоидальный сигнал частотой 1 кГц и амплитудой 5,55 В. Однако при этом мы можем генерировать на выходе CH2 сигнал другой формы: например, квадрат с частотой 1,54 МГц и амплитудой 1,31 В. Генератор имеет функцию развертки частоты (SWEEP): т.е. мы устанавливаем fd нижнюю частоту и fg верхнюю частоту. Генератор HDG3000C будет перемещаться между двумя установленными значениями частоты fd и fg в течение заданного пользователем времени линейным или логарифмическим образом. Генераторы серии HDG3000 дополнительно имеют встроенный счетчик и частотомер 80 МГц. Встроенный USB-интерфейс связи в функциональном генераторе и программное обеспечение ПК для системы WIN позволяют контролировать ее работу, только повышая комфорт работы.

Благодаря цветному дисплею все установленные выходные параметры видны на экране генератора. Эксплуатация и контроль функций генераторов серии HDG3000C очень просты и интуитивно понятны.

видеопрезентация: https://youtu.be/KQerTLJkekE

HDG3000C устанавливает генератор сигналов произвольной формы, генератор импульсов, функциональный генератор, генератор гармоник, частотомер — 5 функций в одном. Он использует технологию DDS (прямой цифровой синтезатор) и может генерировать стабильный, чистый и свободный от искажений выходной сигнал. Гуманизированный интерфейс и раскладка клавиатуры предоставляют пользователям необыкновенные возможности. Богатые интерфейсы конфигурации позволяют легко управлять прибором с помощью компьютера, предоставляя пользователям больше решений для измерений.

технические данные:

• функциональный генератор HDG3063C 60 МГц производства Hantek
• трехканальный функциональный генератор - трехканальный функциональный генератор

  ► генерация сигналов на основе цифрового частотного синтеза DDS

• каналы CH1, CH2, CH3 могут генерировать независимые электрические сигналы

  ► возможность определения фазового сдвига между CH1 и CH2

  CH1 - аналоговый выход канала 1 - передняя панель

  CH2 - аналоговый выход канала 2 - передняя панель

  CH3 - аналоговый выход канал 2 — передняя задняя панель

  p>

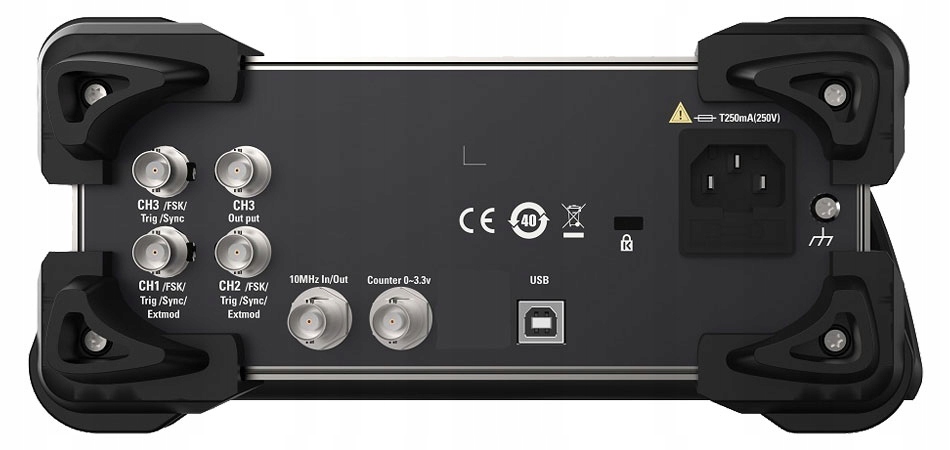

  CH1/FSK/Trig/Sync/Ext — задняя панель

  CH2/FSK/Trig/Sync/Ext — задняя панель

  CH3/FSK/Trig/Sync/Ext — задняя панель

  Вход/выход 10 МГц — задняя панель

  Счетчик 0–3,3 В — вход частотомера — задняя панель

  p>

  параметры, характеризующие выходные каналы CH1 и CH2

• длина памяти сигналов: 2M точек точек = 2 миллиона точек
• выборка : 300 Мвыб/с
• разрешение по вертикали: 16 бит

  параметры, характеризующие выходной канал CH3

• форма сигнала длина памяти: 8192 точки = 8 КБ.
• выборка: 150 Мвыб/с.
• разрешение по вертикали: 12 бит.

• управление функциями, параметрами, соединениями генератора

  ► ADJ - цифровой импульсный генератор для настройки параметров, функций

  ► цифровая клавиатура

  ► функциональные клавиши

• генератор оснащен большим цветным TFT ЖК-дисплеем

  ► диагональ экрана 4,3 дюйма

• диапазон генерации синусоидального сигнала: от 0 до 60 МГц

  ► регулировка частоты с разрешением (шаг): 0,000001 Гц = 1 мкГц

• генерируемые сигналы: синусоидальная волна, прямоугольная волна, треугольная форма волны, импульсы Лоренца, гауссов белый шум,

• li>
• Более 160 видов произвольных сигналов, таких как экспоненциальный рост, экспоненциальный спад, сигнал ЭКГ, гауссов сигнал, полуположительный вектор, Лоренц, двухтональный многочастотный сигнал, напряжение постоянного тока и т. д. < /li>
• модулированный — модуляция выходного сигнала

  ► богатая функция модуляции, поддержка AM, DSB-AM, FM, PM, ASK, FSK и PSK, BPSK, QPSK, 3 FSK, 4 FSK, OSK и ШИМ и т. д.

• диапазон регулировки выходной амплитуды: от 2 мВ до 20 В пик-пик

  ► В пик-пик = размах размаха

  ► разрешение регулировки амплитуды: 1 мВ

• регулировка коэффициента заполнения: от 0,1% до 99,9%
• треугольник — регулировка наклона наклона: пилообразный режим
• Функция развертки

  - --> развертка по частоте

• встроенный частотомер и счетчик частоты до 80 МГц
• коммуникационные интерфейсы:

  ► USB-хост

  ► USB-устройство

• корпус, который можно использовать горизонтально или под углом

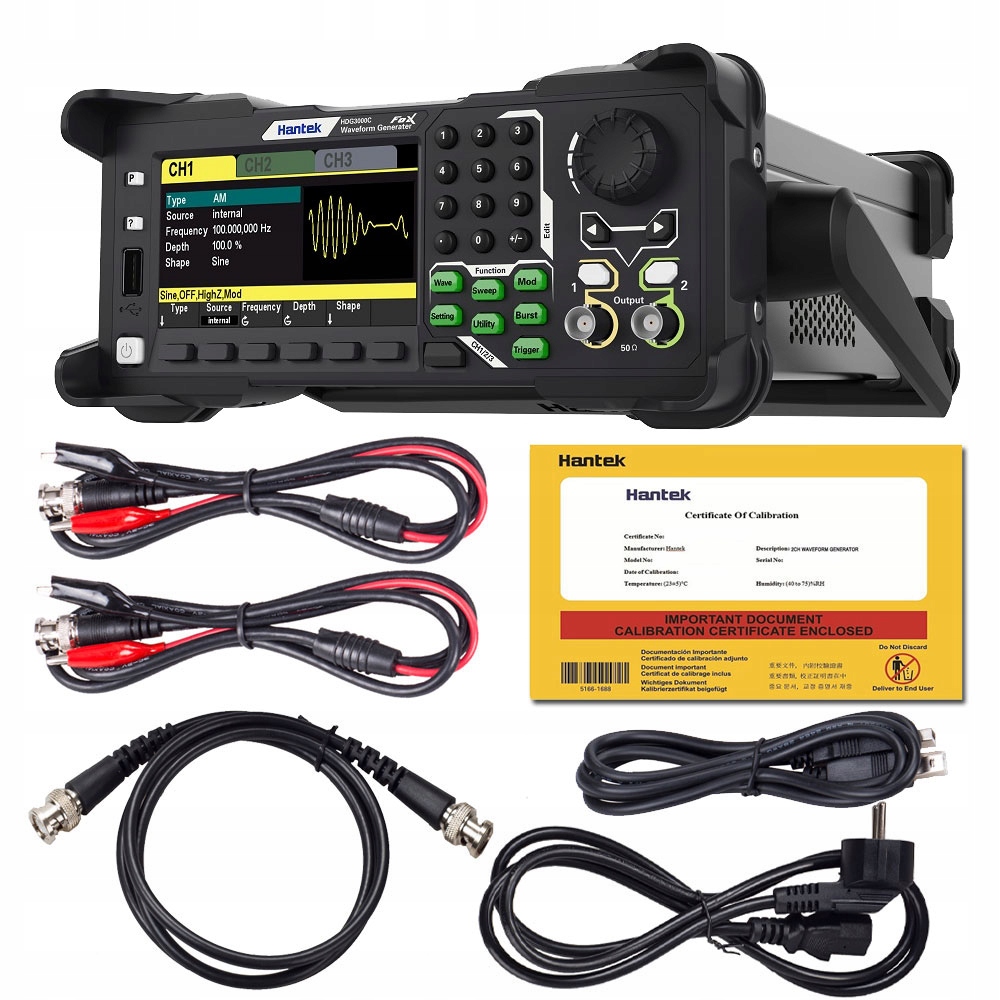

В комплект входят:

• Функциональный генератор HDG3063C
• Сертификат заводской калибровки, проверки
• Кабель BNC
• BNC- кабель «крокодил» x2 шт.
• шнур питания
• USB-кабель
• оригинальная коробка

отдельные функции программируемых функциональных генераторов HDG3000C компании Hantek Qingdao

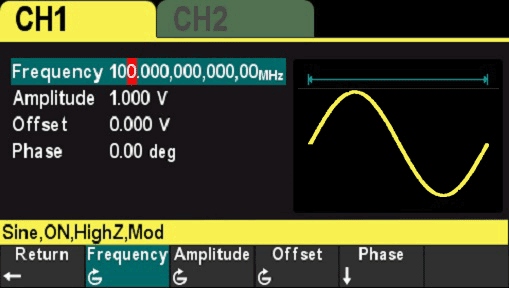

Генерация синусоидального сигнала 60 МГц

для синусоидального сигнала:

► диапазон регулировки частоты: 1 мкГц ~ 60 МГц

► регулируемое смещение: смещение ±5 В

► регулируемая фаза: 0–360°

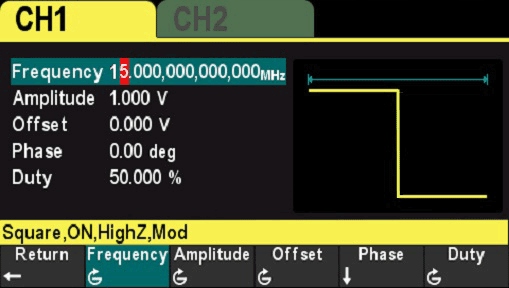

Генерация прямоугольных сигналов 15 МГц

для прямоугольных сигналов:

► Диапазон регулировки частоты: 1 мкГц ~ 15 МГц

► Регулируемое смещение: смещение ±5 В

► регулируемая фаза: 0–360°

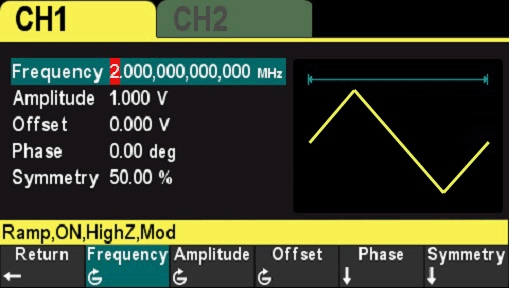

Генерация треугольного сигнала 2 МГц

для треугольного сигнала:

► диапазон регулировки частоты: 1 мкГц ~ 2 МГц

► регулируемое смещение: смещение ±5 В

► регулируемая фаза: 0–360°

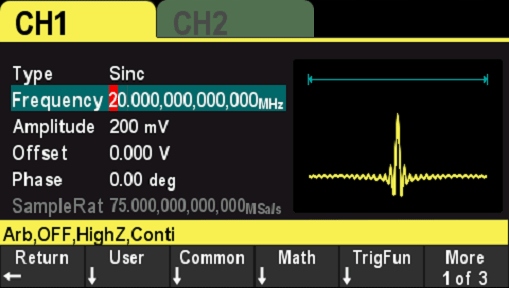

160 сигналов произвольной формы

экспоненциальный подъем, экспоненциальный спад, сигнал ЭКГ, гауссовский, полувекторный, лоренцевский, многочастотный двухтональный, напряжение постоянного тока и другие более 160 типов произвольных сигналов. р>

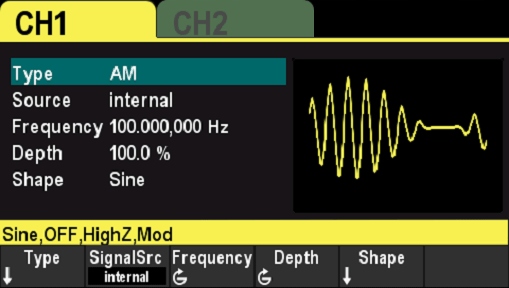

модуляция выходного сигнала

богатые функции модуляции, поддержка AM, DSB-AM, FM, PM, ASK, FSK и PSK, BPSK, QPSK, 3 FSK, 4 FSK, OSK, PWM и т. д.< /п>

Пакеты сигналов пакетного вывода

Поддерживает управление пакетным выходом с помощью внутренних, ручных или внешних источников запуска. Поддерживаются три типа импульсов, включая многоцикловые, бесконечные и стробированные.

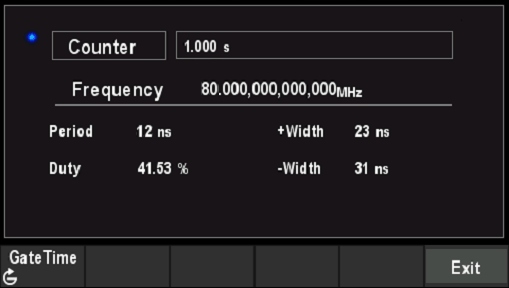

встроенный частотомер 80 МГц

Прибор может измерять частоту, период, рабочий цикл, ширину положительного и отрицательного импульса и другие параметры внешнего входного сигнала

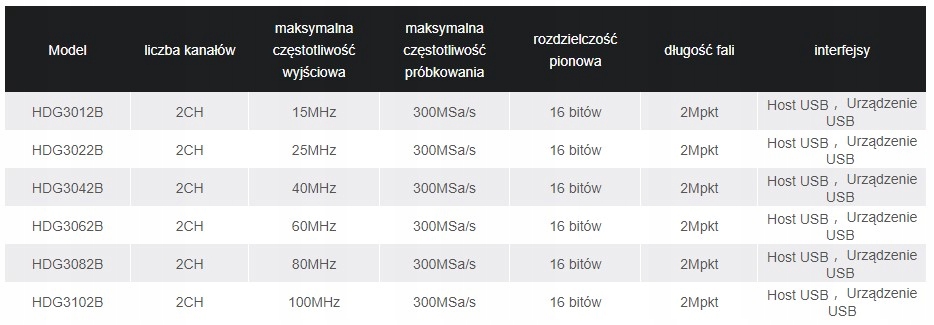

Сравнение технических параметров функциональных генераторов серии Hantek HDG3000C:

✓ Диапазон частот: CH1 и CH2: 1 мкГц ~ 100 МГц/80 МГц/60 МГц/40 МГц/25 МГц; CH3: 1 мкГц ~ 20 МГц

✓ Частота дискретизации до 300 Мвыб/с, отсутствие искажений аналогового сигнала

✓ 16-битное вертикальное разрешение обеспечивает точность амплитуды сигнала

✓ Глубина хранения до 2 МБ обеспечивает создание большего количества циклов сигналов и лучшую детализацию сигналов.

✓ 4,3-дюймовый цветной TFT ЖК-экран, понятный и интуитивно понятный пользовательский интерфейс.

✓ Богатая функция модуляции. , Поддержка AM, DSB-AM, FM, PM, ASK, FSK и PSK, BPSK, QPSK, 3 FSK, 4 FSK, OSK, PWM и т. д.

✓ Разрешение по частоте 1 мкГц: при высоком импедансе , диапазон амплитуды составляет 2 мВ ~ 20 В (размах). При импедансе 50 Ом диапазон амплитуды составляет 1 мВ~10 В (размах).

✓ Встроенный частотомер с высоким разрешением 80 МГц

✓ Стандартный интерфейс связи: высокоскоростной USB 2.0 на передней панели ( USB-хост) и полноскоростной задний USB 2.0 (USB-устройство)

✓ Более 160 видов произвольных сигналов, таких как экспоненциальный рост, экспоненциальный спад, сигнал ЭКГ, гауссовский, полуположительный вектор, Лоренц, двойной многочастотный тон, напряжение постоянного тока и т. д.

✓ Встроенная функция генератора 16 гармоник, выходной сигнал с определенной частотой, амплитудой и фазой гармоник, обычно используемый в устройствах обнаружения гармоник или тестах устройств с фильтром гармоник.< /п>
