Тригерний тестер для зарядних пристроїв USB QC2.0 / 3.0

Триггер - тестер зарядных устройств USB PD2.0/3.0 с вольтметром/амперметром

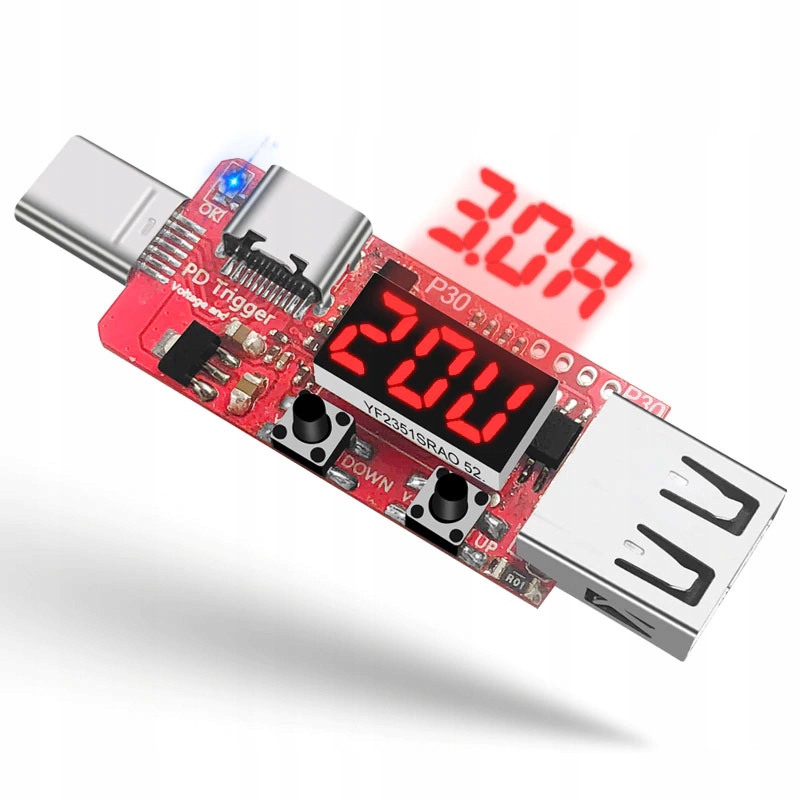

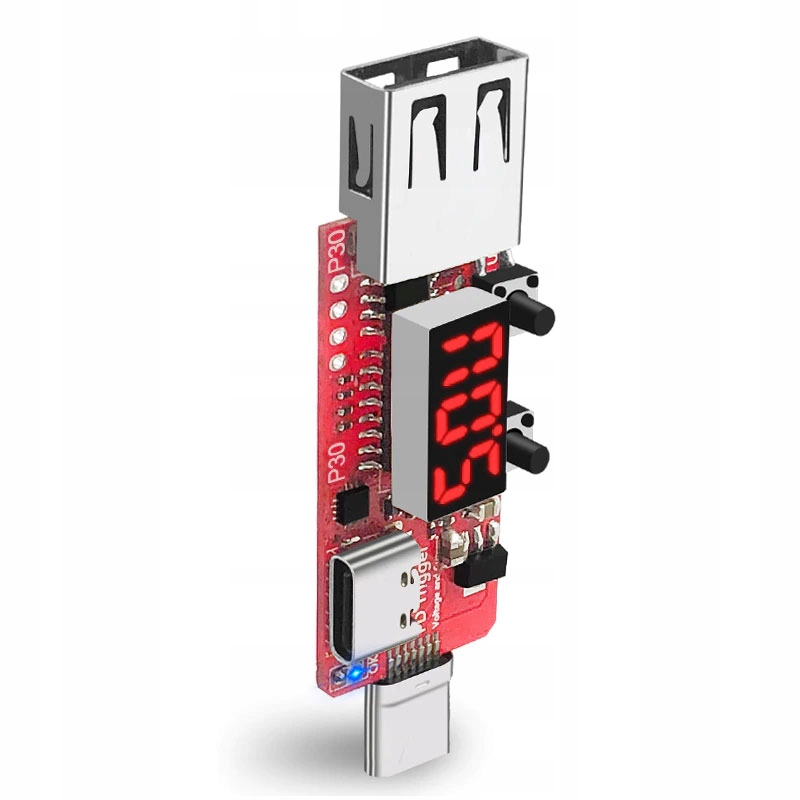

Триггер - модуль тестера для быстрых зарядных устройств USB с поддержкой технологии Power Delivery 2.0 или 3.0. Стандартное значение напряжения на выходе USB-зарядного устройства составляет 5,0 В. Чтобы проверить использование более высокого напряжения на выходе такого зарядного устройства, необходимо подключить к зарядке такое устройство, как смартфон, павербанк или планшет, поддерживающее технологию PD. Если мы хотим протестировать такое зарядное устройство без «соответствующей нагрузки», измеренное напряжение всегда будет 5,0 В. Используя предлагаемый электронный модуль расцепителя напряжения, мы можем проверять и измерять более высокие выходные напряжения. Вы также можете попробовать использовать быстрое зарядное устройство и триггер PD в качестве универсального источника питания для других электронных устройств. Обратите внимание, что выпуск напряжения не расширяет возможности нашего телефона, планшета или блока питания с помощью функции быстрой зарядки PD. Подача напряжения выше 5,0 В на портативное устройство без функции PD обязательно приведет к его повреждению.

Технические данные:

• Триггерный модуль тестера напряжения для быстрых зарядных устройств USB, т.н. Триггер PD
• поддерживает все USB-зарядные устройства PD2.0 и PD3.0
• Входной разъем:

  ► Разъем USB типа C

  ► Разъем USB типа C

• выходной разъем: гнездо USB типа A.
• Светодиодный дисплей поочередно отображает:

  ► вольтметр – выходное напряжение: 5В, 9В, 12В, 20В

  ► амперметр - выходной ток: 5В, 9В, 12В, 20В

• 2 кнопки управления V-/V+ для регулировки выходного режима/напряжения
• профессиональная сборка элементов электроники SMD
• профессионально изготовленная печатная плата с металлизацией отверстий
• размеры: 64 x 17x 1,0 мм

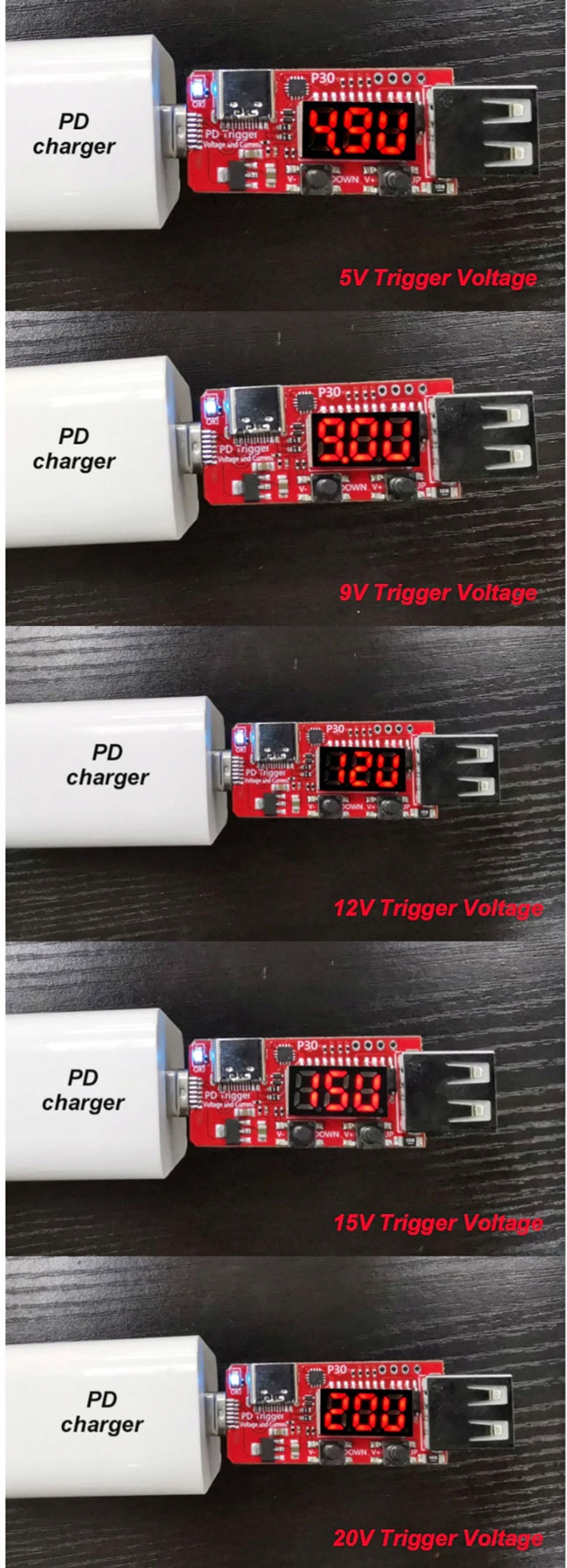

Подключите вход типа «папа» или «мама» TYPE-C к зарядному устройству PD для зарядки блока питания PD и т. д. Если установление связи по протоколу PD прошло успешно, загорится индикатор ОК. Вы можете передать напряжение протокола (например, 5 В/9 В/12 В/15 В/20 В) с разных передач, нажав кнопку, долгое нажатие или двойной щелчок. В свою очередь передается протокол PD; При выключении питания можно запомнить текущее значение напряжения и пошаговый режим, а при следующем включении питания последняя память загружается и загружается, чтобы облегчить тестирование больших объемов и устаревание производства, тем самым повышая эффективность производства.

А/А1. Вход типа C (вход USB C, зарядное устройство PD или источник питания PD)

B. ПРИБЛИЗИТЕЛЬНО! Индикатор: этот индикатор загорается, указывая на то, что данные передачи протокола PD успешно получены и подтверждение протокола успешно завершено.

C. Цифровой ламповый дисплей, когда выход не загружен, отображается только напряжение. Когда выход нагружен, напряжение и ток отображаются последовательно.

D. Выход USB (можно подключить для нагрузки)

E. Функциональная кнопка V: нажмите, чтобы отправить протокол понижения, дважды щелкните или нажмите и удерживайте, чтобы последовательно отправить протокол триггера PD 20В-15В-12В-9В-5В

F. Нажмите, чтобы добавить напряжение в протокол, дважды щелкните или удерживайте, чтобы последовательно отправить протокол запуска PD 5В-9В-12В-15В-20В.

Вход шины Type-C очень совместим и полностью поддерживает адаптер PD с традиционной материнской платой или прямой линией.

ОРИГИНАЛЬНЫЙ ТРИГГЕР PD IP2716, СТАБИЛЬНЫЙ И НАДЕЖНЫЙ. Не требует программного обеспечения, минимальный размер, копирующее семейство.

Для PD очень удобно включать выход линии постоянного тока для заполнения ноутбуков и так далее. После сварки выходной линии уменьшите термоусадочную трубку.

Настройки по умолчанию: 20 В, 9 В и 12 В, 15 В, следуйте инструкциям на ВСТАВКЕ, подключив каплю припоя к соответствующей перемычке. Пайка с обеих сторон может быть.

Логика триггера: запускает адаптер PD для работы при напряжении, меньшем или равном установленному значению.

Например, конфигурация 12 В, адаптер поддержка триггера 5915 20 В, 9 В.

Нанесите 7 мм ПРОЗРАЧНУЮ ЛЕНТУ HET ShrinkABLE на отрезок трубы, приварите проволочную гильзу, а затем используйте пневматический пистолет и другие нагревательные элементы, чтобы уменьшить ударопрочность и короткометражность. цепь и устойчивая к взлому линия.

Поддержка 65 Вт и других дорогостоящих полосовых линий питания PD!

Примечание: эта версия не поддерживает Apple 30 Вт, SONY 45 Вт,
