Тридіапазонний конвертер CCIR/OIR в FM 88-108 МГц
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 7
Покупая «Тридіапазонний конвертер CCIR/OIR в FM 88-108 МГц», вы получите заказываемую вещь из каталога «Монтажные комплекты» в срок 5-7 дней после оплаты. Товар будет доставлен из Европы, проверен на целостность, иметь европейское качество.

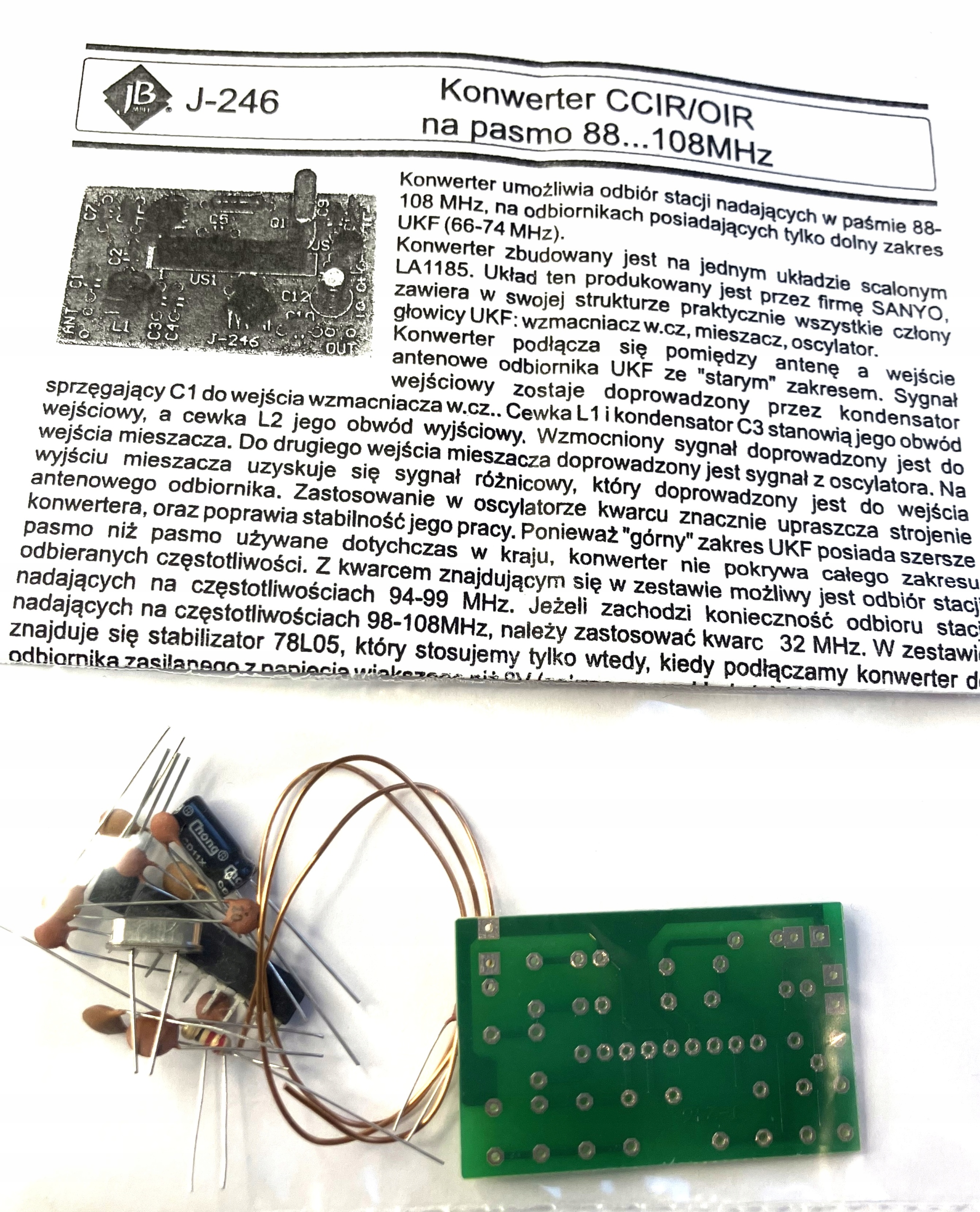

Трёхдиапазонный FM-конвертер CCIR/OIR
для диапазона 88...108 МГц
для себя -сборка и пайка.
Простота установки.
Время сборки: 60 минут.
Конвертер обеспечивает прием станций, вещающих в диапазоне 88-108 МГц, на приемниках только с «нижним» диапазоном УКВ (66-74 МГц).
Конвертер подключается между антенной и антенный вход УКВ-приемника со «старым» прицелом. Поскольку «верхний» диапазон УКВ имеет более широкую полосу пропускания, чем диапазон, использовавшийся в старых приемниках, пришлось разделить принимаемый диапазон на три поддиапазона. Для этой цели в преобразователе используются 3 переключаемых кристалла кварца. Это упрощает настройку и повышает стабильность системы.
Питание преобразователя: 8…10В.
Размеры платы: 45×40 мм.
Поскольку «верхний» диапазон УКВ имеет более широкую полосу пропускания, чем диапазон, использовавшийся ранее в старых приёмниках, пришлось разделить принимаемый диапазон на три поддиапазона. Для этого в преобразователе были использованы 3 кварцевых кристалла.
Замыкая точку А на плате с точками 1, 2 или 3, выбираем диапазон, который будет преобразован в диапазон нашего приемника.
В позиции 1 станции, вещающие в будет приниматься диапазон 88-96МГц, на позиции 2 - станции 94-99МГц, а на позиции 3 - станции передающие в диапазоне 98-108МГц. Для переключения диапазонов преобразователя можно использовать любой 3-позиционный переключатель или использовать перемычку, использующую только один диапазон.
Инструкция:
Схема сборки системы напечатана на доске. Необходимо обратить внимание на полярность в случае таких элементов, как конденсаторы, диоды, транзисторы. В случае со светодиодами более длинная ножка – это плюс +, у большинства элементов свои параметры описаны на корпусе. Резисторы могут иметь полосовую маркировку, их сопротивление и допуск можно узнать с помощью калькуляторов, доступных в Интернете, или измерить с помощью мультиметра. Порядок сборки обычно произвольный, в зависимости от планировки, сначала собираем самые мелкие элементы.
