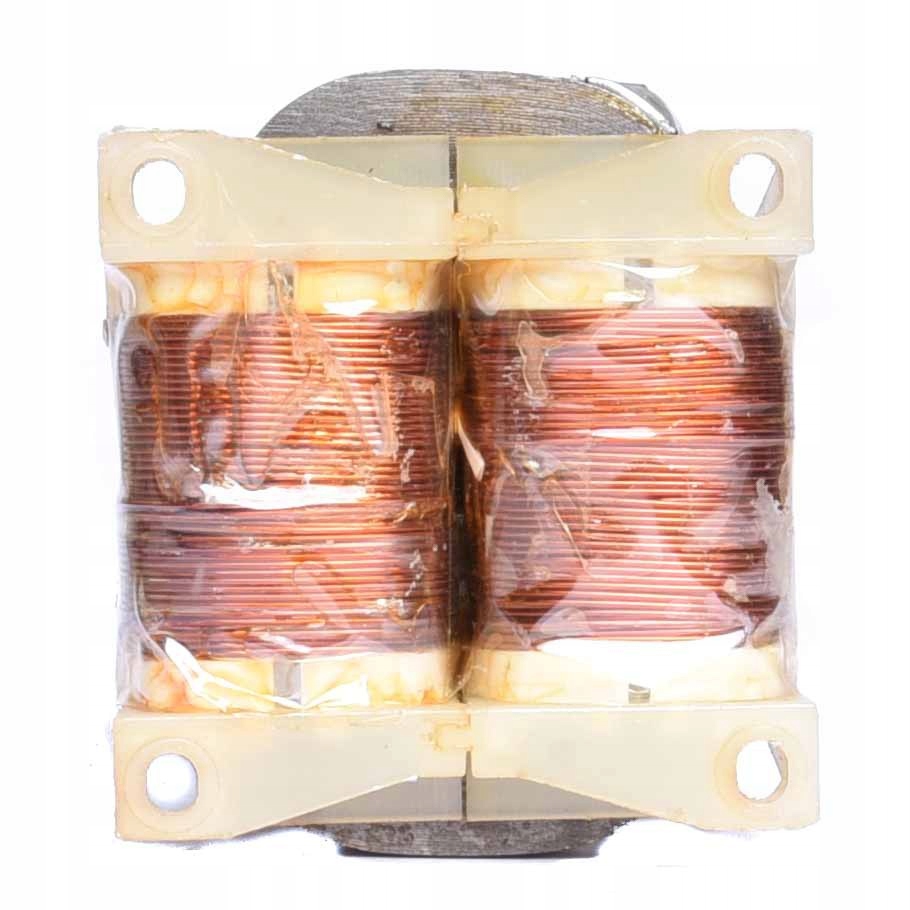

TS 40/86 2х8,8В 2х1А ; СЕТЕВОЙ ТРАНСФОРМАТОР 4х7,3В - 4х0,5А

Серия сетевых трансформаторов изготовлена ​​из сердечников EI, LL и катаных CP-сердечников. Предназначен преимущественно для установки в системах электропитания электронных устройств.

Конструкция:

• профилированный сердечник EI, LL или прокатанный CP
• двухкамерный корпус с перегородкой из полиамида, армированного стекловолокном
• обмоточный провод медный с одинарной или двойной изоляцией температурного класса B, F или H
• изоляционный материал эстрофол или прессованный картон
• пропитка электроизоляционным лаком
• защита - большинство трансформаторов не устойчивы к короткому замыканию - в цепях PRI или SEC следует использовать термовыключатели, варисторы, предохранители.
• метод подключения с печатными клеммами, кольцевыми клеммами, кабелями или другим способом по согласованию.
• элементы крепления - основания, зажимы, кронштейны, резьбовые втулки, монтажные планки и т.п.
• возможно использование экранирования обмоток или всего трансформатора

Электрические параметры:

• К каталожная карточка К: 40/CP 01-1
• Тип жилы: CP 008- 02
• Номинальное первичное напряжение: 230 В
• Номера клемм первичной обмотки:1–8’; 3-6'
• Вторичные напряжения под нагрузкой обмоток I и II:2x8,8В
• Ток вторичных обмоток I и II: 2x1,0А
• Вторичные напряжения под нагрузкой обмоток III, IV, V и VI:4x7,3В
• Ток вторичная обмотка III, IV, V и VI:4x0,5А
• Номера клемм вторичной обмотки:6-5; 5-4 минуты; 1'-7; 7-3'; 3'-2'; 2'-8
• Тип наконечника:C1
• термический класс:Ta 40B(температура окружающей среды 40°C, класс изоляции B 130°C)
• испытание изоляции: 4 кВ / 60 с
• степень защиты: IP00
• Класс изоляции:II
