ТРАНСФОРМАТОР СТРУМУ F&F 1000 / 5A 5VA TO-1000-5
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 6
Покупая «ТРАНСФОРМАТОР СТРУМУ F&F 1000 / 5A 5VA TO-1000-5», вы можете быть уверены, что данный товар из каталога «Датчики и преобразователи» вы получите в срок 5-7 дней после оплаты. Товар будет доставлен из Европы, проверен на целостность, иметь европейское качество.

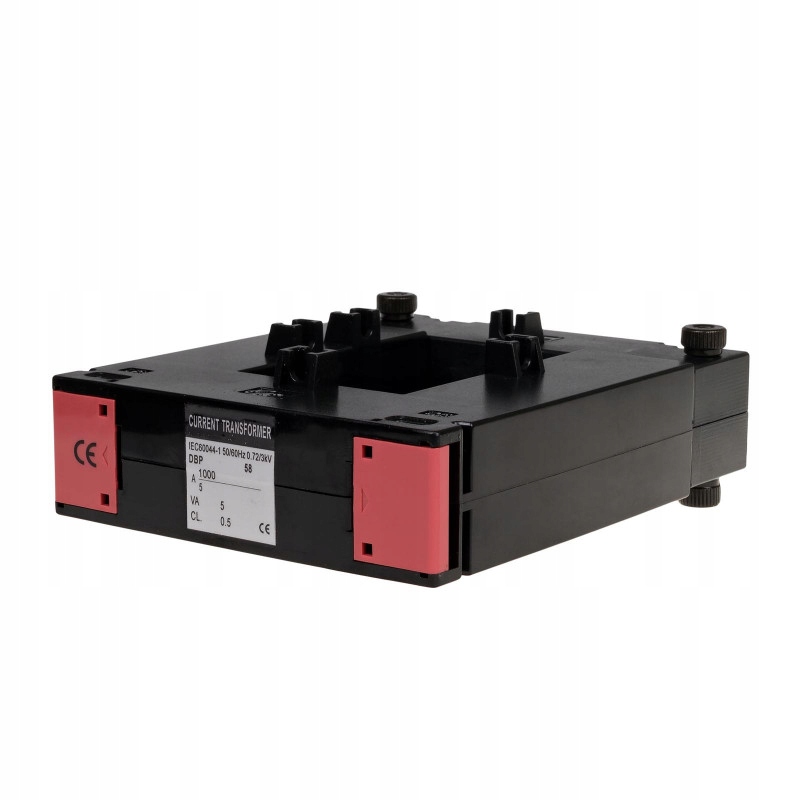

F&F, Трансформатор тока 1000/5А 5ВА ТО-1000
- Код продукта: ТО-1000-5
- Тип : однофазный
- Конструкция: с открывающимся сердечником
- Редуктор LP/LS: 1000/5< /li >
- Класс: 0,5
- Мощность [ВА]: 5 ВА
- Частота: 50÷60 Гц
- Максимальное рабочее напряжение: 0,66 кВ переменного тока
- Номер стандарта: IEC 60044-1
- Номинальный вторичный ток Is: 5 А.
- Напряжение пробоя изоляции: 3 кВ/1 мин.
- Вес: 0,9 кг
- Коэффициент безопасности: FS ˂ 5
- Соединение S1/S2: винтовые клеммы 4 мм²
- Размеры: A; Б; С; Д; Э; Ф; Г; ЧАС; И; [мм]: 50 мм; 80 мм; 78 мм; 116 мм; 146 мм; 33 мм; 33 мм; 35 мм; 33 мм;
- Момент затяжки: 0,5 Нм
- Рабочая температура: -15 ÷ 50°C
- Положение установки: вертикальное/горизонтальное
- Монтаж: на доске
- Уровень защиты:IP20
Описание продукта
- Однофазный
- С открытым сердечником.
- Передача 1000/5.
- Мощность 5 ВА.
Трансформатор тока используется для пропорционального изменения больших токов в меньшие значения, адаптированных к диапазонам измерения контрольно-измерительных приборов.
Работа однофазного трансформатора тока с открытый сердечник ТО-1000
Провод с измеряемым током проходит через основное отверстие трансформатора (П1/П2), что соответствует одному витку первичной обмотки. Выводы вторичной обмотки S1 и S2 подключены к выводам измерительной цепи контрольного или измерительного прибора.
Отношение токов в обеих обмотках является постоянной величиной и называется коэффициентом трансформации: IPn/ISn=N, где IPn – номинальный первичный ток; ИСн – номинальный вторичный ток; N - значение передачи. По значению тока, протекающего через вторичную обмотку, можно определить значение тока, протекающего через первичную обмотку: ISm*N=IPm, где ISm - измеренный первичный ток; IPm - измеренный вторичный ток.
Внимание!
- Подключать вторичную систему рекомендуется кабелем диаметром не менее 2,5 мм².
- Рекомендуется заземление клеммы S2.
- Отключение вторичной системы запрещено во время работы трансформатора (возможность возникновения высокого напряжения, приводящего к поражению электрическим током). для людей или повреждения устройства).
