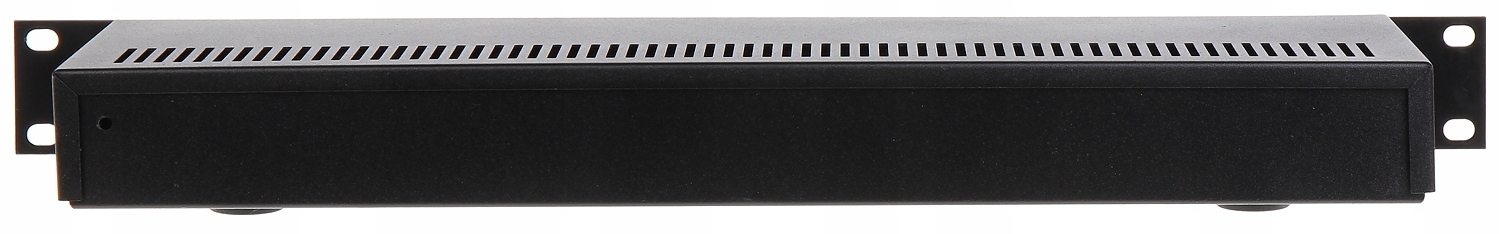

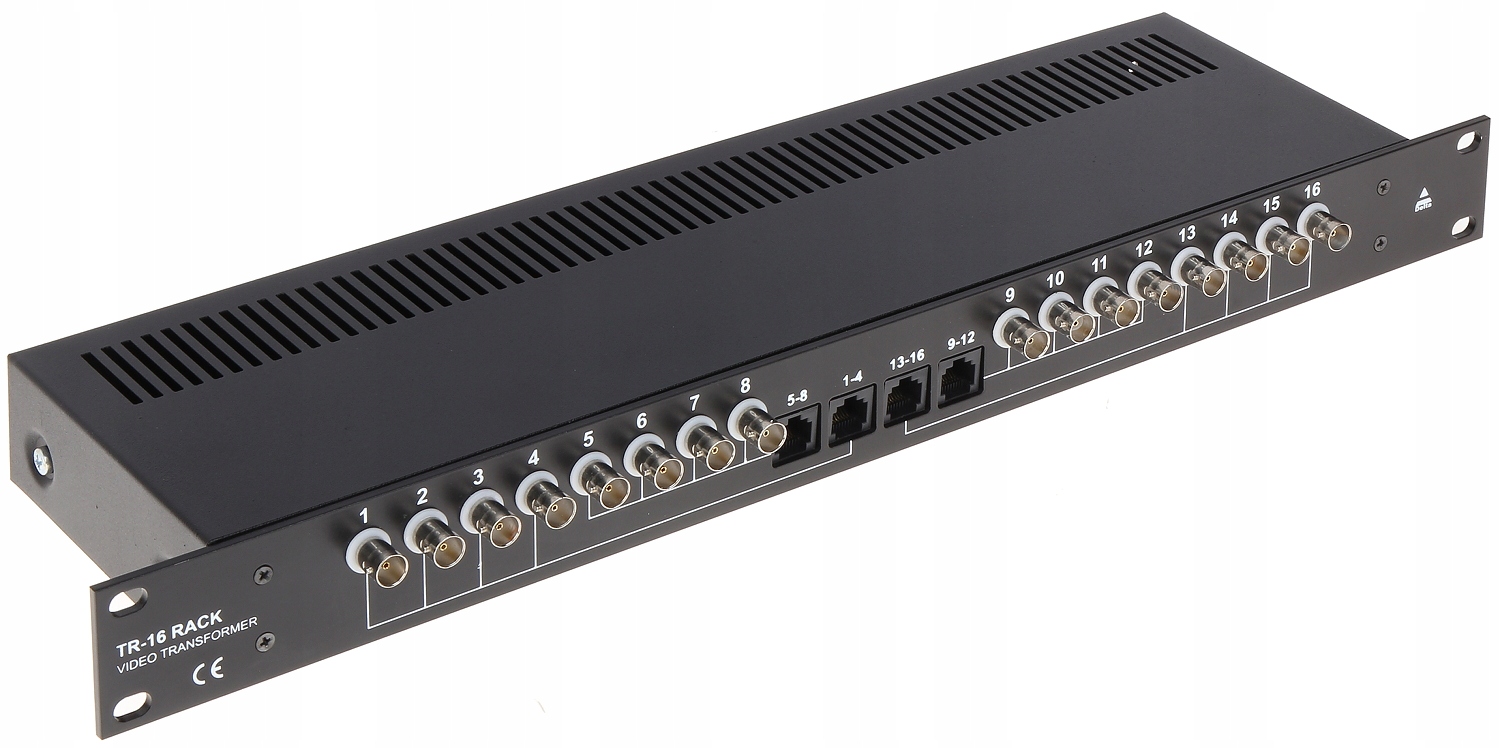

Видеотрансформатор TR-16/RACK

Код товара: TR-16/RACK

TR-16/RACK предназначен для передачи видеосигнала по витой паре. Устройство подстраивает сопротивление коаксиального кабеля 75 Ом под сопротивление симметричного кабеля, обеспечивая передачу видеосигнала на расстояние до 400 м (витая пара 5-й категории) и исключая асимметричные помехи.

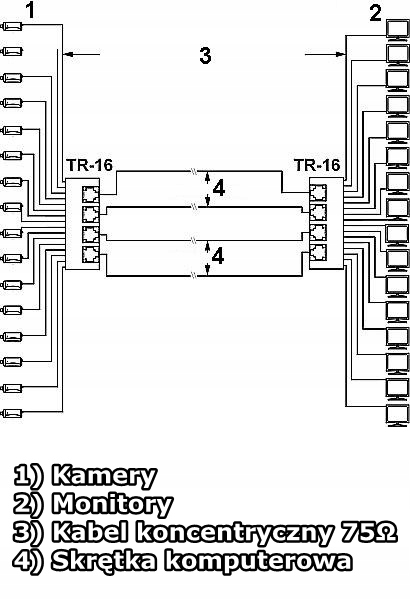

Для сборки необходимо два таких устройства. полный путь передачи сигнала. Обратите внимание на правильность подключения клемм (+) и (-). Обратное подключение приведет к искажению изображения.

• Стандарт:
• AHD — 4 Мп,
• HD-CVI — 4 Мп,
• HD-TVI - 5 Мп,
• CVBS - PAL, NTSC
• Тип устройства: Пассивный
• Количество каналов: 16 шт. Видео< /li>
• Диапазон видео:
• 250 м @ 720p — UTP кат. 5e
• 150 м @ 1080p — UTP кат. 5e
• 400 м @ CVBS — PAL, NTSC — UTP кат. 5e.
• Напряжение ввода-вывода 75 Ом (CVBS): 1 В (размах).
• Затухание:
• 4,43 МГц при 0,71 дБ.
• 11 МГц @ 1,26 дБ
• 21 МГц @ 1,89 дБ
• 38 МГц @ 4,00 дБ
• 42 МГц @ 4,59 дБ
• 11 МГц @ 1,26 дБ
• 21 МГц @ 1,89 дБ
• 38 МГц @ 4,00 дБ
• 42 МГц @ 4,59 дБ
• 11 МГц @ 1,26 дБ
• 21 МГц @ 1,89 дБ
• 38 МГц @ 4,00 дБ
• 42 МГц @ 4,59 дБ li>
• 67,5 МГц @ 4,41 дБ
• Разделение между входами: > -50 дБ
• Тип корпуса: 19" 1 U
• CMRR (дБ @ 5 МГц): 50 дБ
• Сопротивление коаксиального разъема: 75 Ом
• Сопротивление симметричного разъема: 100 Ом

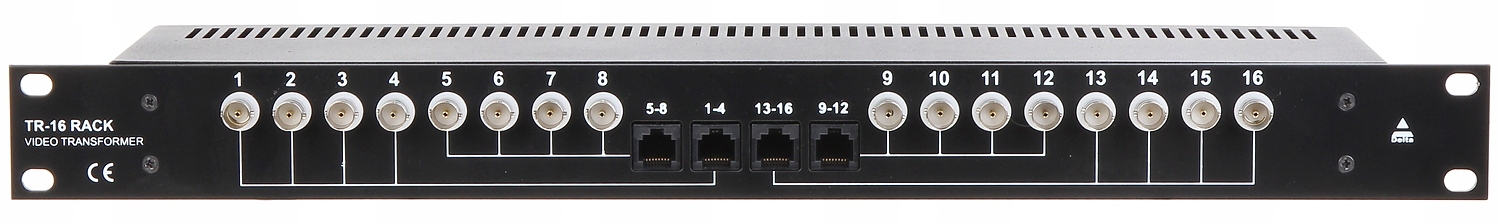

• Тип коаксиального разъема: 16 разъемов BNC

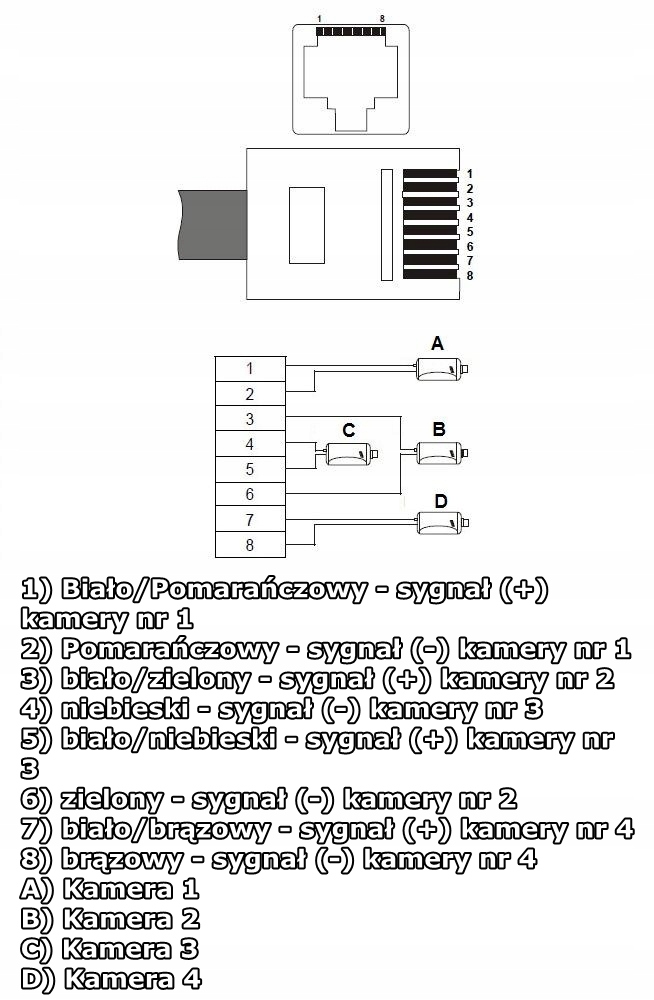

• Тип симметричного разъема: 4 x RJ-45 (8-контактный, 4 пары) Розетка
• Рабочая температура: -50 °C ... 55 °C
• Допустимая относительная влажность окружающей среды: < 95%
• Вес: 1143 кг
• Размеры: 483 x 130 x 44 мм
• Гарантия: 2 года
