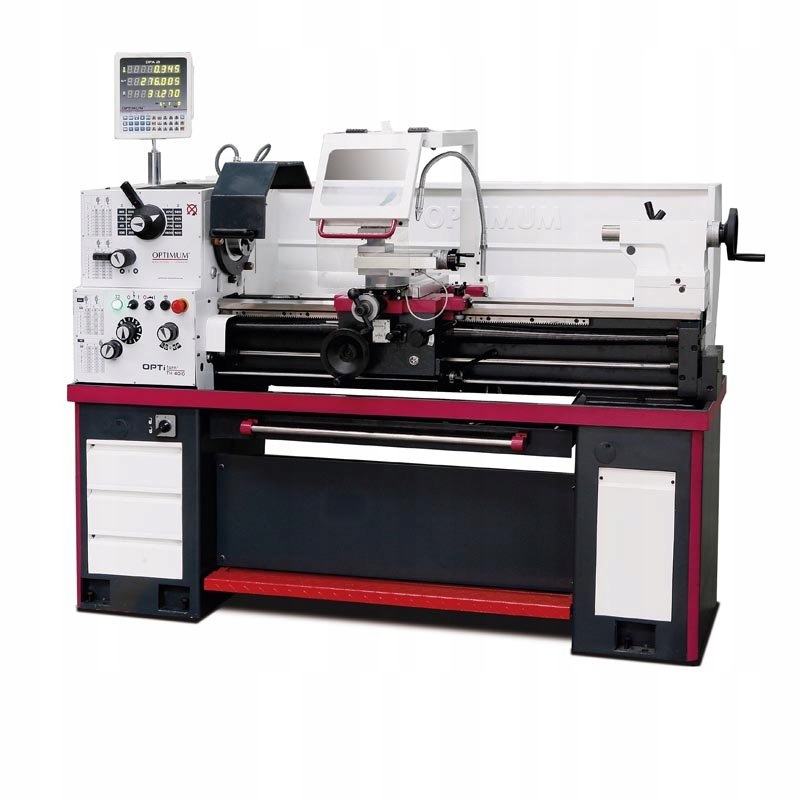

ТОКАРНЫЙ СТАНОК ПО МЕТАЛЛУ 2,4 кВт TH 4010D OPTIMUM 3402080

• Направляющие станины с индукционной закалкой и точной шлифовкой
• Крепление шпинделя Camlock DIN ISO 702-2 № 5
• Гарантированная точность вращения кончика шпинделя лучше 0,015 мм.
• Шестерни и валы закалены и шлифованы, в прецизионных подшипниках, погруженных в масло.
• Защитный выключатель двигателя.
• Электрическая система 24 В постоянного тока.
• Запираемый главный выключатель.
• Правый и левый переключатель на продольных направляющих.
• Съемный лоток для стружки для направляющих.
• >Ручки с функцией автоматического отключения.
• Система аварийного отключения, активируемая ножной педалью.
• Цифровой индикатор положения DPA21, простая в использовании пленочная клавиатура, водонепроницаемая, закрытая и без бликов. Повышенная точность работы. Снижается вероятность ошибок. Каждая ось имеет индикацию в отдельной строке дисплея (8 цифр). Измерительная линейка.

ДАННЫЕ МАШИНЫ:

• Электрическое напряжение 400 В / 3 фазы ~50 Гц
• Шпиндель
• Мощность приводной двигатель 1,5 / 2,4 кВт
• Конус шпинделя МК 6
• Наконечник шпинделя (крепление держателя) Camlock DIN ISO 702-2 № 5
• Отверстие шпинделя Ø 52 мм
• Высота установки инструмента в четырехпазовом держателе ножей макс. 16 мм
• Рабочий диапазон
• Высота центров 205 мм
• Расстояние между центрами 1000 мм
• Макс. диаметр обработки над станиной 410 мм
• Макс. диаметр поворота после снятия моста 540 мм
• Длина поворота при снятии моста 165 мм
• Ширина станины 206 мм
• Диапазон скоростей вращения
• Скорость вращения шпинделя 45–1800 мин-1
• Количество ступеней/диапазонов 16
• Максимальный ход
• Ход верхних суппортов 100 мм
• Перемещение салазок в поперечном направлении 195 мм
• Диапазоны подачи и резьбы
• Продольная подача 0,043–0,653 мм/об (48 подач)
• Поперечная подача 0,015–0,206 мм/ об (48 подач)
• Метрическая резьба 0,4–7 мм/об (42 шага)
• Дюймовая резьба 70–4 Гг/дюйм (42 шага)
• Задняя бабка
• Монтаж во втулке задней бабки МК 3
• Диаметр/вылет втулки задней бабки Ø 45 мм / 130 мм
• Размеры
• Длина х ширина х высота 1920 х 740 х 1555 мм
• Вес нетто 750 кг

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

• Ступенчатая опора фиксированная, диапазон Ø 5–85 мм
• Подвижная опора, диапазон Ø 5–65 мм
• Светодиодная машинная лампа
• MK3/MK5 уменьшение втулка
• Два фиксированных центрирующих зуба МК3
• Набор переключающих шестерен
• Инструмент управления
• Держатель ножа с четырьмя пазами - сталь

ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ:

• Четырёхкулачковый патрон OPTIUM Ø 200 мм № 5, самоцентрирующийся 3442845
• Патрон ОПТИМУМ Ø 200 мм № 5 с независимыми регулировочными кулачками 3442880
• Патрон BISON Ø 200 мм № 5, самоцентрирующийся 3450315
• Патрон BISON четырех- кулачковый патрон Ø 200 мм № 5, самоцентрирующийся 3450365
• Быстросменный стальной пуансон SWH 3 -E 3384303
• Заводская сборка SWH 3-E 9000400
• Цанговый патрон 5C 3441555
• Набор цанговых патронов 3–25 мм, 5C, 17 предметов 3441509
• Набор токарных ножей 16 мм, 11 предметов 3441508
• Набор токарных ножей 16 мм.
