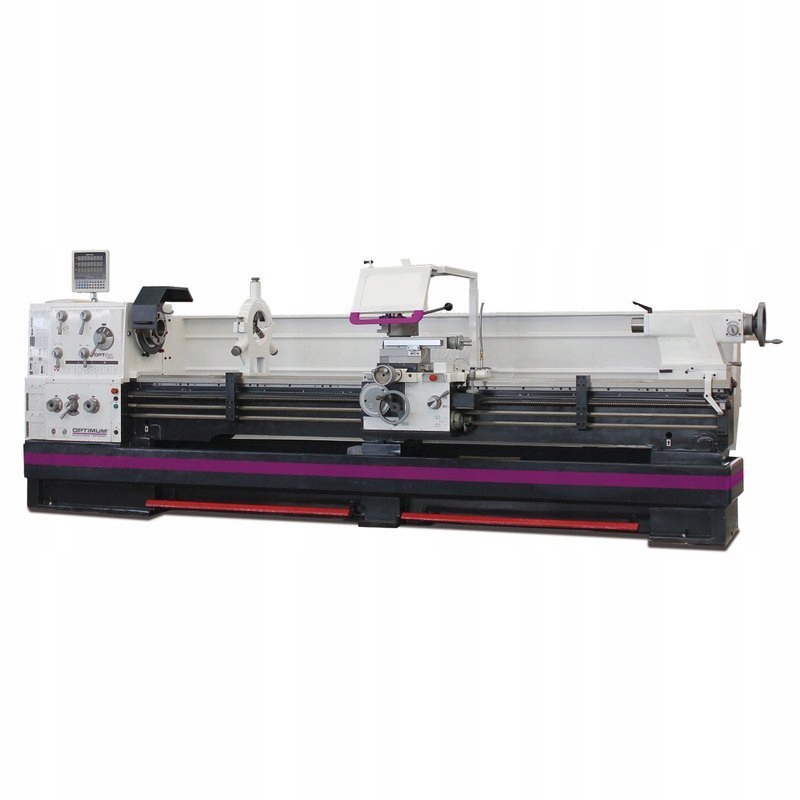

ТОКАРНЫЙ СТАНОК OPTITURN TH6620D 400V OPTIMUM 3462210

• Направляющие станины с индуктивной закалкой и точной шлифовкой
• Наконечник шпинделя (крепление патрона) Camlock DIN ISO 702-2 № 8
• Наконечник шпинделя (крепление патрона) Camlock DIN ISO 702-2 № 8
li >
• Замкнутое переключение механизма быстрой подачи, шестерни и валы закалены и отшлифованы, на прецизионных подшипниках.
• Прозрачные рычаги переключения скорости подачи.

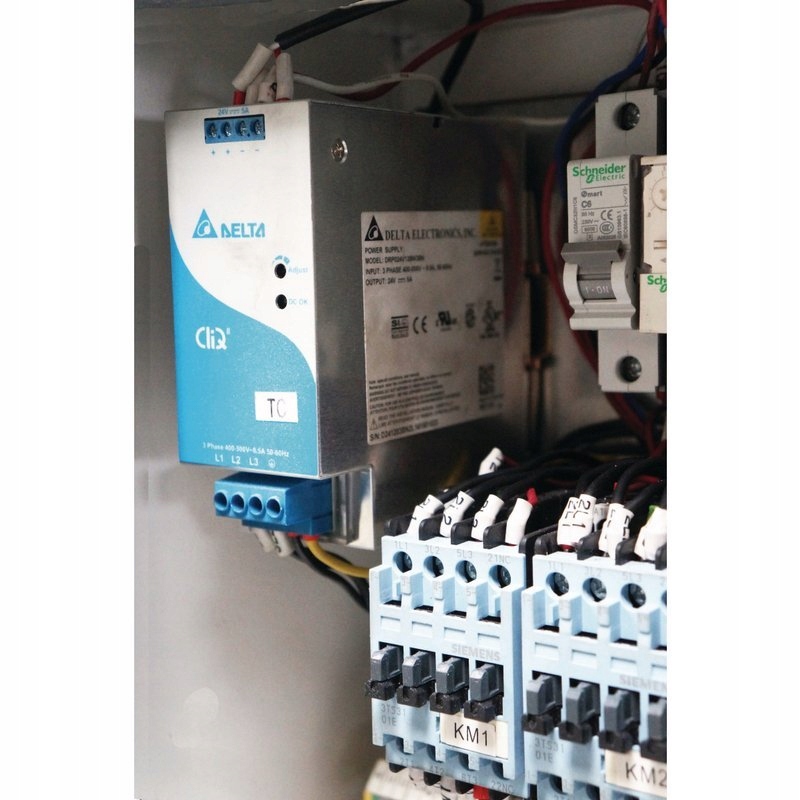

• Грибовидный выключатель аварийной остановки, защитный выключатель двигателя, запираемый главный выключатель.
• Возможность переключения правой-левой передачи в продольном суппорте.
• Защитный концевой выключатель для быстрых продольных подач.
• Централизованная смазка на продольных направляющих X Крышка ходового винта
• Светодиодный машинный фонарь с шарнирным рычагом li>Быстросменная головка стальной стойки SWH 9-D
• 1 стальная стойка 40 x 180 мм, тип D для квадратных ножей.
• Цифровой индикатор положения DPA 21.
• Явное сокращение времени производства.
• Повышение точности работы.
• Коэффициент уменьшено количество ошибок.
• Четко настроенная клавиатура.
• С собственным источником питания.
• Система получает питание после включения главного выключателя.
• Мерные линейки

ТЕХНИЧЕСКИЕ ДАННЫЕ:

• Электрическое напряжение 50 Гц/400 В

ШПИНДЕЛЬ:

• Мощность приводного двигателя 9 кВт
• Конус шпинделя MK7
• Наконечник шпинделя (крепление держателя) Camlock DIN ISO 702-2 № 8
• Отверстие шпинделя Ø 105 мм
• Высота инструментов, монтируемых в быстрозажимном приспособлении изменить стальную стойку Макс. 32 мм

СИСТЕМА ОХЛАЖДЕНИЯ:

• Мощность насоса системы охлаждения 150 Вт

РАБОЧИЙ ДИАПАЗОН:

• Высота центров 330 мм
• Расстояние между центрами 2050 мм
• Макс. диаметр обработки над станиной Ø 660 мм
• Макс. диаметр поворота по поперечному суппорту Ø 440 мм
• Диаметр поворота в нише моста Ø 900 мм
• Длина поворота в нише моста 250 мм
• Ширина станины 400 мм

ДИАПАЗОН СКОРОСТИ ВРАЩЕНИЯ:

• Скорость шпинделя 25–1600 об/мин.
• Количество ступеней 16.

МАКСИМАЛЬНЫЙ ХОД:

• Ход верхних салазок 230 мм
• Ход поперечных салазок 368 мм

ДИАПАЗОНЫ ПОДАЧ И РЕЗЬБЫ:

• Продольная подача 0,044–1,48 мм/об (25 подач)
• Поперечная подача 0,022–0,74 мм /rev (25 каналов)
• Метрическая резьба 0,45 – 120 мм/об (54 шага)
• Дюймовая резьба 80–16/07 Гг/дюйм (60 шагов)
• Диаграмма 7/8–160 (42 нитки)
• Модульная резьба 0,25–60 мм π (46 ниток)

Задняя бабка:

• Монтаж во втулке задней бабки МК5
• Удлинитель втулки задней бабки 235 мм

РАЗМЕРЫ:

• Длина 3650 мм
• Ширина 1230 мм
• Высота 1751 мм
• Вес нетто 3,345 кг

СОДЕРЖАНИЕ КОМПЛЕКТА:

• Люнет, макс. диаметр заготовки. 150 мм
• Подвижная опора, макс. диаметр заготовки 130 мм
• Светильник станочный - светодиодный
• Тул
