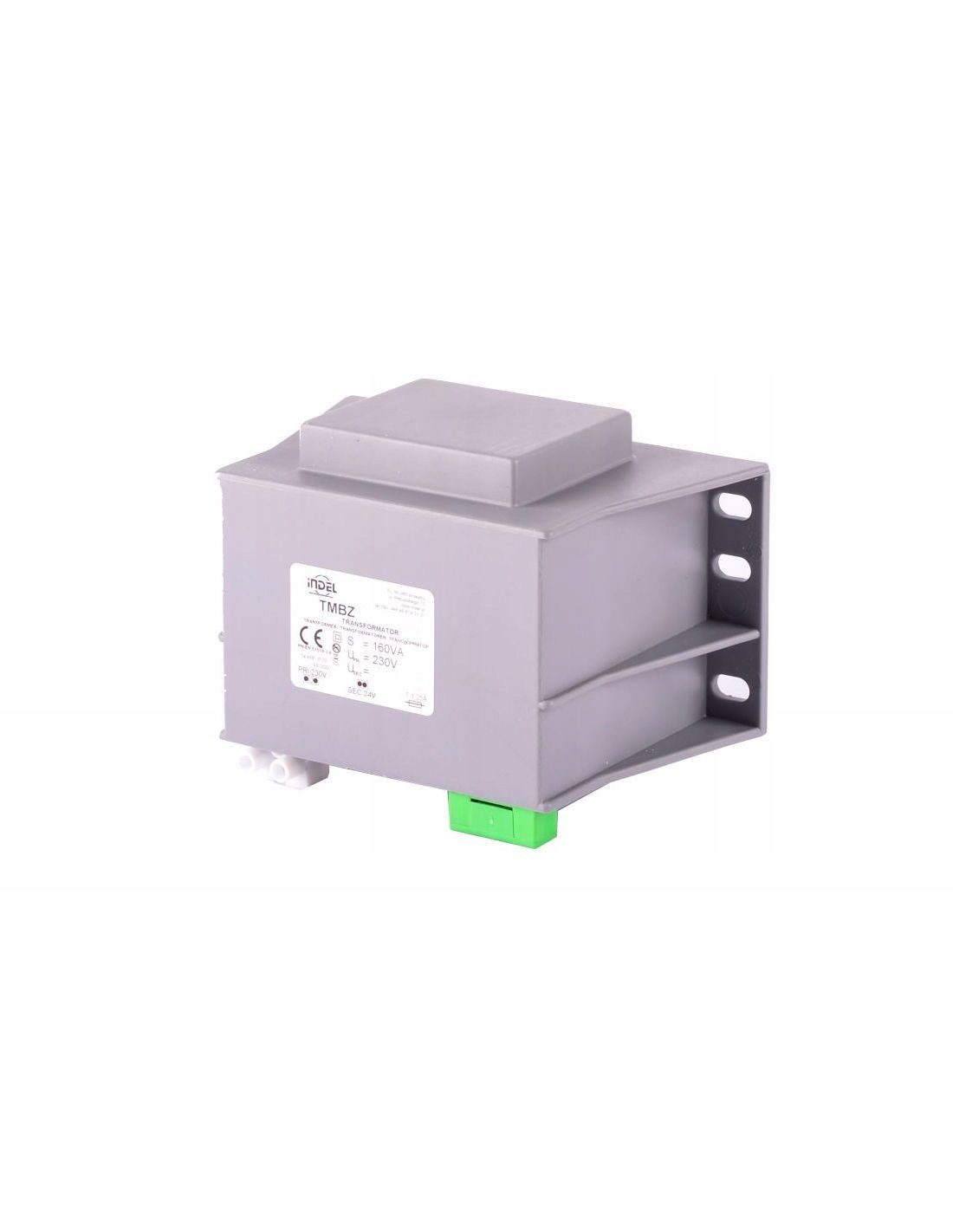

ТМБЗ 75/003М 230В/230В-0,33А

Сетевой трансформатор с креплением, выполненным с использованием сердечника ЭИ-образной формы.

• корпус однокамерный из нержавеющего материала. горючее армированное полиамидное стекловолокно UL 94 VO
• обмотки, намотанные медным проводом с одинарной или двойной изоляцией в температурном классе B, F или H
• эстрогенная или прессованная изоляция
• лаковая пропитка изолирующая
• винтовое крепление к несущему основанию

Назначение:

• системы питания электронных устройств
• системы электропитания устройств энергетической техники
• промышленные установки

Строительство:

• ЭИ-образный сердечник
• корпус двухкамерный с перегородкой (TSM, TSMS) или однокамерный (TMB, TMBS) из негорючего полиамида, армированного стекловолокном UL 94 VO.
• медный обмоточный провод с одинарным или двойным изоляция по температурному классу B, F или H
• материал изоляционный эстрофол или прессованный картон
• пропитка, электроизоляционный лак
• защита – нет – термовыключатели, варисторы, предохранители следует использовать в цепях PRI или SEC.
• способ подключения с помощью проводов, клеммных колодок и других по согласованию.
• элементы крепления — кронштейны и держатели DIN-рейки.

Технические данные:

• номинальное напряжение первичной обмотки PRI U [В]: 230
• напряжение вторичной обмотки под нагрузкой SEC U [ В]: 230 В
• Максимальный ток вторичной обмотки SEC I [А]: 0,33А
• Мощность: 100 Вт
• испытание изоляции: 4 кВ / 60 с
• класс изоляции: I
• термостойкость класс: Ta40B (темп. температура окружающей среды 40°C, класс изоляции B 130°C)
• степень защиты:IP00
