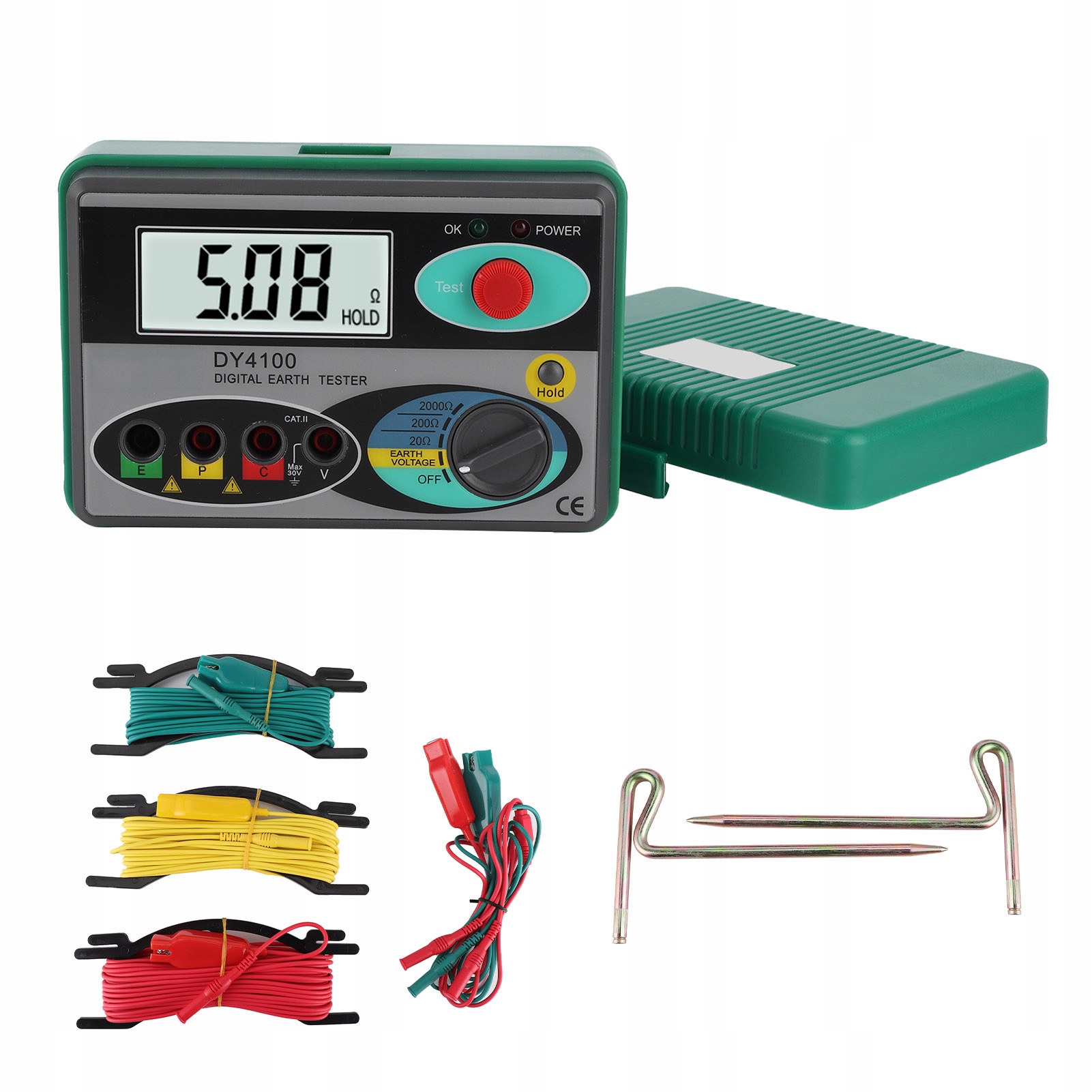

Тестер устойчивости заземления Dy4100 для автомобиля

Функция:

1. Он может проверить сопротивление заземления различных систем заземления, включая энергосистемы, электрические устройства, молниеносную защиту, сопротивление низкого сопротивления и тестов с чередующимся напряжением. Более полные функции, большая точность, более удобный сервис, более надежный и более подходящий для использования на улице благодаря структуре, устойчивой к пыли и влаге. Схема, строительство и технологии традиционного тестера сопротивления заземления были улучшены, а новый проект является красивым и практичным. Содержит тестовые воздуховоды и необходимые соответствующие аксессуары, которые могут обеспечить большое удобство использования. Цифровой ЖК -дисплей, защита от скачков, удержание данных, предупреждение о низком заряде, защита от пыли и влаги снаружи

Спецификация:

Тип статьи: Измеритель сопротивления заземления

Материал: Пластик

Размер хоста: ок. 9 x 3,93 x 2,76 дюйма

Модель батареи:

Аккумулятор 6 x 1,5 В (R6AA)

1 x activery 12V (23a)

Батарея не прикреплена к аксессуару

Функции:

Защита от высокого напряжения

Остановка данных

ПРЕДУПРЕЖДЕНИЕ НИЗКИ /p>

Высокая точность

Цифровой ЖК -дисплей

Влагой, устойчивый к внешнему

Разрешение: 0,01 OMA

Стоп данных : Да

Действующий светодиодный индикатор: Да

Отображение символов функции: Да

Спецификация:

1. Измерение диапазона сопротивления заземления: 0-2000 Ом. 20/20/200/2000 Ом ± (2% 3)

2. Измерение диапазона заземляющего напряжения: 0-30 В (3% 5)

3. Зеленый светодиод указывает на нормальный режим работы. 31/2 Цифровой ЖК -дисплей для более прямого и удобного чтения. Предупреждение с низким уровнем заряда батареи:

Дисплей ЖК -дисплеев указывает на отсутствие батареи 12 В. >

6. Время ответа: измерьте сопротивление заземления, около 5 секунд. Измерьте заземление около 2 секунд. Напряжение деформации: AC 500 В, 1 минута между цепью и внешним корпусом. Защита от перегрузки: с натяжением заземления выдерживает напряжение 300 В переменного тока в течение 1 минуты. Рабочая среда:

Рабочая температура: 0 ℃ -40 ℃ Относительная влажность

Инструкции по эксплуатации:

для. Управление напряжением аккумулятора

b. Тест 3-отверстия сопротивления заземления

Примечание: максимум 50 В может быть сгенерировано между E-C или E-P при тестировании сопротивления заземления

Не касается тестового проводника, чтобы избежать электрического шока /P>

Убедитесь, что плагин для тестирования вставлен при тестировании

Терминал >

1) Проверка проводного соединения

, как показано на рисунке ниже, помощник заземляющего стержня P1 и C1 в земле 5-10 метров от исследованной Земли; Подключите зеленый кабель к Terler E, желтому кабелю к зажиму P и красным кабелем для зажима C

2) Проверка источника питания и подключение кабелей Нажмите кнопку тестирования / остановки, лампа питания Не сияет, это означает недостаточную батарею 1, 5 В. Пожалуйста, замените его. допустимый диапазон. Если лампа не сияет, проверьте кабель, соединяющий суппорты TER и C, или измените положение

заземляющее стержень, или поливайте почву, чтобы уменьшить сопротивление вспомогательного заземления на соответствующий уровень. Проверьте дискретизацию зажимов красной и зеленой пружины. Напряжение электрода Земного электрода, а затем измерить значение

4) измерение сопротивления заземления

Сначала нажмите кнопку тестирования/остановки, начиная с 2000 года.

Если Значение слишком низкое, переключитесь на 200/20, а значение, показанное здесь, - это значение проверенного сопротивления заземления. При подключении кабелей, потому что при тестировании измерительных кабелей намотают вместе, вы можете столкнуться с взаимной индуктивностью, которая повлияет на чтение. Вспомогательная Земля

Значение сопротивления может быть слишком высоким, и при отображении значений может возникнуть ошибка. Убедитесь, что вспомогательные рельсы заземляют во влажной почве и обеспечивают полный контакт соединительных деталей. Простое измерение сопротивления заземления

Метод предназначен для мест, где заземляющая направляющая не может быть прокола. Используйте заземляющий электрод с довольно низким сопротивлением заземления, такой как металлическая водопроводная труба, обычный заземляющий электрод коммерческой электроэнергии, здание и т. Д., Чтобы заменить вспомогательный заземляющий стержень P I C.

1) Проверка проводного соединения

Примечание: будьте осторожны с ударом при использовании коммерческого метода заземления электрической установки для теста. Пожалуйста, не используйте этот тестер для измерения напряжения питания. Переключитесь на напряжение заземления, убедитесь, что значение напряжения ниже 10 В, так как может возникнуть ошибка измерения значения напряжения Земли, если значение напряжения превышает 10 В. На данный момент вы можете остановить источник питания протестированного Earth Electressing, чтобы уменьшить Uzi
