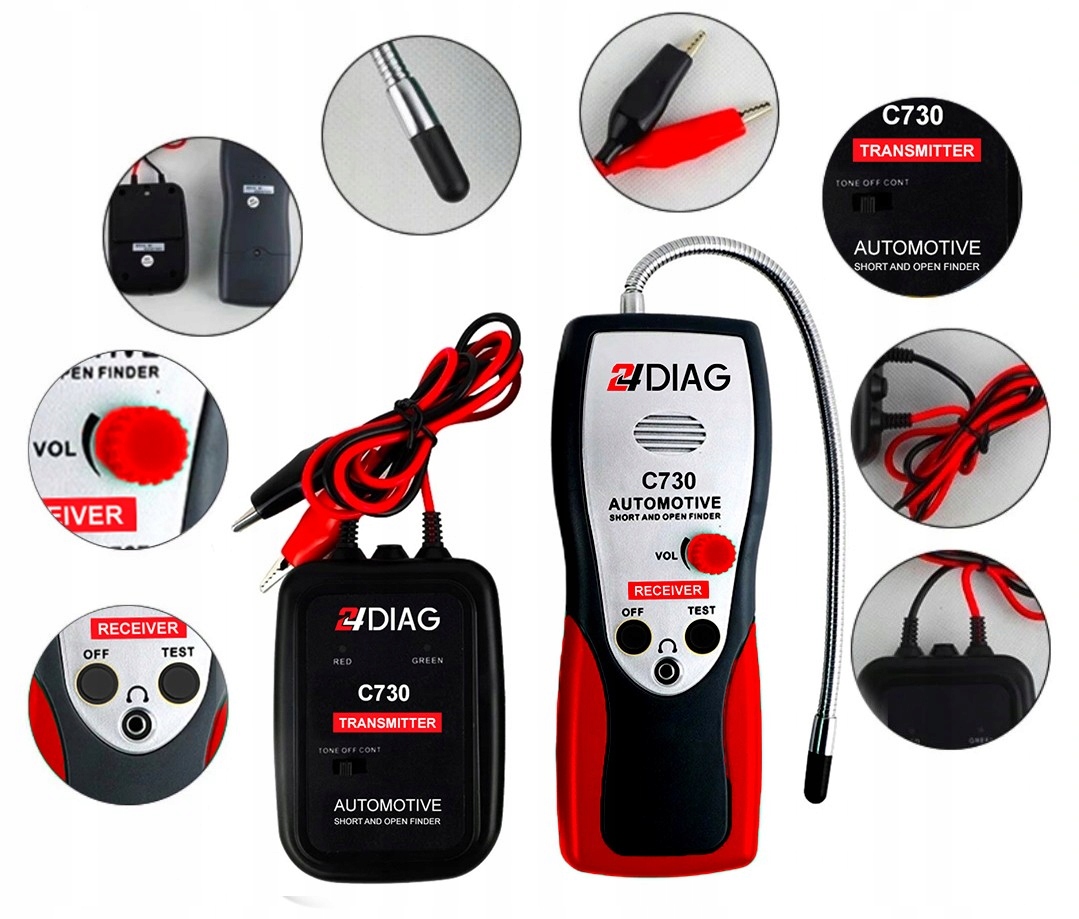

24DIAG C730

ТЕСТЕР НЕПРЕРЫВНОСТИ КАБЕЛЯ от 6В до 42В

В комплект входят:

ОЧЕНЬ УДОБНА В ИСПОЛЬЗОВАНИИ.

Дополнительно для работы требуется:

• 2 батарейки по 9 В ( не включено)

ТЕСТЕР НЕПРЕРЫВНОСТИ РАДИОПРОВОДА 24DIAG C730:

• Обнаружение неисправности в системе автомобиля без ненужного демонтажа обивки
• TONE настройка b> - место обрыва цепи
• В настройке CONT - можно определить место короткого замыкания в установке
• В устройстве работает радио
• Звуковой сигнал
• Регулировка чувствительности
• Питание - батарейки 9В (6LR61) ) x2 - в комплект не входит, приобретается отдельно.
• Просто подключите к подозрительному проводу и к массе автомобиля (минус), установите переключатель в режим ТОН и можно следить за целостностью провода, следуя инструкциям провод спрятан под обивкой, при пропадании сигнала обнаружен обрыв
• Гибкий щуп размером 25см
• Длина кабеля в передатчике 75см

Как использовать:

Этот прибор предназначен для идентификации и отслеживания проводов или кабелей без повреждения изоляции.

Вы также можете использовать его для проверки замыкание и обрыв цепи

Отслеживание проводов возможно даже внутри жгутов, за панелями, под коврами, обивкой и т. д.

Простота в использовании: просто подключите передатчик последовательно с проверяемая цепь или провод (т. е. в месте перегорания предохранителя, на разъеме, последовательно с разомкнутым проводом, патроном лампы и т. д.) и сканирование цепи/провода с помощью передатчика.

Местоположение обрыва цепи TONE:

• Просто подключите к подозрительному проводу (красный провод от передатчика) и к массе автомобиля (минус - черный провод в передатчике) установите кнопку переключателя в режим ТОН и вы сможете проследить за целостностью провода, проследив за проводом, спрятанным под обивкой, при исчезновении звукового сигнала обнаружен обрыв цепи

Место короткого замыкания. ПРОДОЛЖЕНИЕ:

• Отсоедините устройство от подозрительных кабелей. Подсоедините красный провод передатчика к нескольким проверяемым проводам. Подключите черный провод передатчика к отрицательному потенциалу. Если сопротивление превышает 10 кОм, диод загорится зеленым. Это означает, что некоторые из подключенных проводов закорочены. Теперь просто отключите приставки по одному, чтобы найти два или более закороченных провода.

Дополнительные преимущества:

• Гибкий зонд для облегчения поиска неисправности
• Внутренняя защита от скачков напряжения и перегрузок
• Светодиоды передатчика и приемника показывают обрыв или короткое замыкание.
• Регулируемая чувствительность для всех ситуаций отслеживания.
• Прокалывание проводов не требуется, бесконтактная технология!

КАК ПОЛЬЗОВАТЬСЯ ЗОНДОМ?

Приемный зонд изготовлен из спиральной стали и может быть согнут по мере необходимости, чтобы добраться до проводов в

W В зависимости от характеристик схемы и настройки чувствительности зонд будет принимать сигнал от провода в максимально возможной степени.

Наконечник приемного зонда (черный колпачок) должен располагаться перпендикулярно (под углом 90 футов) к или ниже трассируемого провода.

p>

Электросчетчик используется для идентификации и отслеживания проводов в жгутах, кабелях, под панелями, обивкой и во многих других местах.

Он обнаруживает и локализует любые короткие замыкания и повреждены провода. Прибор позволяет легко производить измерения, не нарушая изоляционный слой.

Счетчик состоит из передатчика и приемника. Изделие позволяет измерять постоянное напряжение до 42 В, в том числе в электромобилях. Разъем для наушников диаметром 3,5 мм. Длина зонда составляет 24,8 см, что позволяет свободно перемещать устройство.

Чтобы выполнить измерение, просто подключите датчик последовательно с проверяемой цепью или проводом . Электросчетчик оснащен поворотной ручкой для регулировки громкости или чувствительности измерения.
