Тестер LCR DSO-TC3 + цифровой осциллограф + генератор

Многофункциональный универсальный тестер DSO-TC3 от Fnirsi облегчает тестирование, измерение и выбор полупроводниковых электронных компонентов, таких как транзисторы, триаки, диоды и пассивные компоненты. такие как резисторы, потенциометры, катушки, дроссели, конденсаторы. Тестер ДСО-ТС3 дополнительно имеет встроенный одноканальный цифровой осциллограф и функциональный генератор основных электрических сигналов.

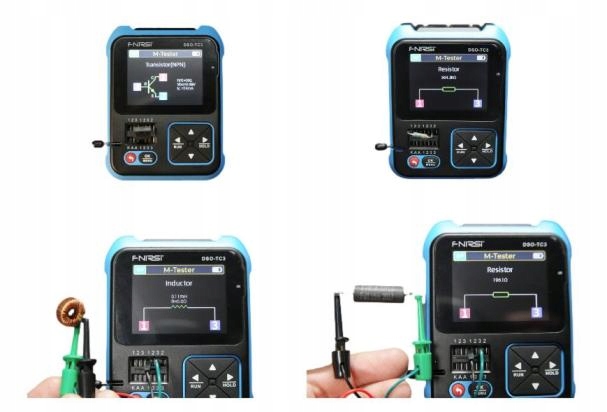

DSO-TC3 — тестер электронных компонентов, таких как диоды, катушки, резисторы, конденсаторы, симисторы. Идентифицирует NPN- и PNP-транзисторы, MOSFET-транзисторы с каналами N и P, JFET-транзисторы и измеряет их основные параметры. Все измерения отображаются на графическом цветном TFT-дисплее. ЖК-дисплей имеет подсветку. Работать с измерителем LCR достаточно просто, достаточно поместить проверяемый электронный элемент в гнездо ЗИФ-14 тестера или закрепить кабель с помощью зажима, входящего в комплект. Затем нажимаем кнопку ТЕСТ и счетчик производит измерение (определяет тип элемента + измеряет заданный параметр, характеризующий данный элемент, например резистор - выдает значение его сопротивления).При повреждении электронного элемента мы получим сообщение: устройство повреждено.

О возможностях предлагаемого тестера DSO-TC3 я мог бы говорить долго... Короче говоря, такой тестер компонентов LCR должен быть у вас в мастерской, и вы сами убедитесь в его возможностях и практическом использовании. Вы непременно останетесь довольны.

Тестер DSO-TC3 гораздо практичнее в использовании, чем цифровые мультиметры! В счетчике надо сначала выбрать подходящий диапазон и возможно диапазон измерения. А в предложенный тестер вставляем проверяемый элемент, нажимаем ТЕСТ и все - мы знаем интересующий нас параметр.

Измерение транзисторов: не каждый универсальный измеритель/цифровой мультиметр имеет возможность проверки транзисторов . Если данный мультиметр уже имеет эту функцию, то обычно она предназначена только для биполярных транзисторов PNP и NPN. Здесь мы сталкиваемся с первой проблемой — где в тестируемом транзисторе находится База, где С — коллектор и Эмиттер? Ок, ищем в интернете даташит и проверяем выводы транзистора. А что, если мы находимся в поле «на объекте» и у нас нет под рукой компьютера и Интернета?! А что, если проверяемый транзистор в приборе МОП-транзистор?!

А тестер имеет 3 разъема для проверки элементов. Вставляем транзистор произвольно → нажимаем ТЕСТ и готово. В результате измерения получаем информацию о типе транзистора (биполярный, унипоральный). Канал Npn, pnp, n или p, список на дисплее базовых, коллекторных, эмиттерных и основных параметров h21e (бета).

Конечно, тестер электронных компонентов DSO-TC3 не будет полностью заменяет цифровой мультиметр, но является прекрасным его дополнением.

Технические данные:

• Многофункциональный тестер Fnirsi DSO-TC3 LCR + цифровой осциллограф + генератор.
• Тестер электронных компонентов LCR - оснащен оснасткой испытательной базы ЗИФ14

  Автоматический тестер и измеритель электронных компонентов

  пассивные компоненты, такие как: резисторы, резисторы, потенциометры, конденсаторы, катушки, дроссели, полупроводниковые диоды

  активны: транзисторы биполярные NPN и PNP, униполярные, mosfet, jfet, igbt, traki,

  проверены - вставьте проверяемый электронный элемент в гнездо ZIF14 и нажмите единицу, запустится порядок распознавания и измерения номинала заданного элемента

  ● L – измерение индуктивности катушек и дросселей

  • C – измерение ёмкости конденсаторов

  ● R - измерение сопротивления

  ● тестирование биполярных транзисторов

  ▶ определение типа поляризации PNP NPN

  ▶ распознавание выводов C B E (пинология транзистора коллектор-база-эмиттер)

  ▶ измерение коэффициента «бета» h21e

  ● тестирование униполярных транзисторов

  ▶ определение типа MOSFET JFET IGBT

  ▶ распознавание выводов G D S (исток-затвор-сток транзистора)

  ▶ измерение напряжения Uf

  ● тестирование полупроводниковых диодов

  ▶ определение типа поляризации

  ▶ измерение прямого напряжения до 4,5 В

  ▶ проверка стабилитронов до 32 В

  ● проверка симистора SCR

  ● DS18B20 - тестирование цифровых однопроводных термометров – измерение температуры

  ● DHT11 – тестирование компонентов – измерение температуры и влажности

  ● IR – тестирование инфракрасных пультов дистанционного управления и считывание кодов

• цифровой осциллограф — разъем MCX DSO

  ▶ одноканальный цифровой осциллограф

  ▶ аналоговый диапазон: 500 кГц

  ▶ выборка 10 мс /s

  ▶ Входное соединение переменного/постоянного тока

  ▶ максимальное входное напряжение (x1): 80 В (+/-40 В)

  ▶ программная поддержка делителей напряжения x10

  p>

  ▶ AUTOSET – функция самонастройки

  ▶ автоматические измерения

• функция генератора электрических сигналов - разъем MCX DDS

  ▶ генерация основных сигналов: синусоидальный, прямоугольный, импульсный, треугольный, постоянный ток

  ▶ регулировка частоты: 1–100 кГц

  ▶ выходное напряжение до 3,3В

• рабочие параметры тестера DSO-TC3 Fnirsi

  ▶ дисплей; 2,4-дюймовый цветной TFT-дисплей

  ▶ питание: встроенная литиевая батарея емкостью 1500 мАч

  ▶ зарядка: через USB-C 5 В

  ▶ размеры: 79 мм x 103 мм x 31 мм

Предлагаемый тестер LCR DSO-TC3 Fnirsi должен быть у каждого электронщика/электрика, независимо от того, новичок он или профессионал, поскольку он очень прост и практичен в использовании. Это значительно облегчает идентификацию и тестирование электронных компонентов.

В комплект входят:

• Тестер DSO-TC3
• Кабель USB тип C для зарядки 1 шт.
• Измерительный щуп с захватом х 3 шт.
• Измерительный кабель MCX-крокодил 1 шт.
• Оригинальная коробка с красочной графикой х 1 шт.
• Измерительный кабель MCX-крокодил х 1 шт. .

Таблица с подробными техническими параметрами во вложении во вкладке дополнительная информация внизу аукциона.
