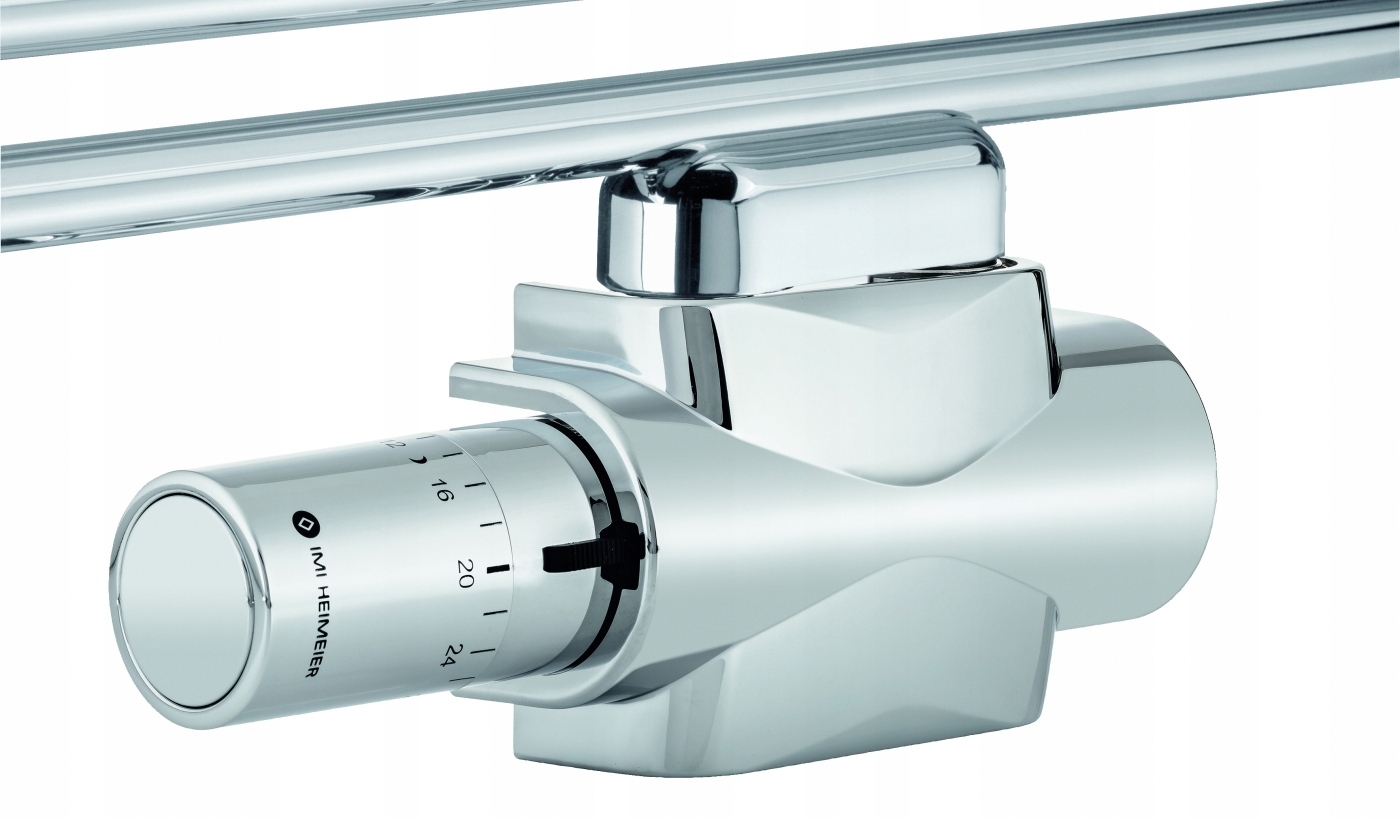

HEIMEIER

ТЕРМОСТАТИЧЕСКИЙ КЛАПАН

MULTILUX 4 HALO - ХРОМ

ШТАМ ДВОЙНОГО КЛАПАНА 50 мм

Кат.№: 9690-28.800

Multilux 4 – Комплект с Halo

h1>

Термостатический комплект для радиаторов с двухточечным подключением в угловом и прямом исполнении с резьбой R1/2 и G3/4 в 2-трубных и 1-трубных системах

Multilux 4 – комплект для радиаторов ванной комнаты и универсальный в 2-х и 1-х трубных системах с двухточечным подключением. Центральное соединение с шагом 50 мм. Multilux 4 – комплект идеально подходит для угловой или прямой установки, а термостатическую головку можно установить с левой или с правой стороны. При монтаже справа термостатическую вставку необходимо заменить на запорно-регулирующую вставку.

Версия для 2-трубной и 1-трубной установки

Одна модель для различных требований

Подходит для угловой и прямой установки

Для подключения к стене или полу

Головная термостатическая вставка может быть установлена ​​справа или слева

Возможность замены сторон термостатической вставки на регулирующую вставку

Комплектация и обратные соединения могут быть организованы любым способом.

Это позволяет избежать пересечения соединительных линий.

Технические данные

Применение:

Системы отопления 1-трубная и 2-трубная

Функции:

Регулирование

Бесступенчатая регулировка

Запорная

Размеры:

DN 15

Класс давления:

PN 10

p>

Температура:

Макс. рабочая температура: 120°С, с корпусом 90°С.

Мин. рабочая температура: -10°C.

Материал:

Корпус клапана: изготовлен из коррозионностойкой бронзы

Уплотнительные кольца : Резина EPDM

Конус клапана: Резина EPDM

Возвратная пружина: Нержавеющая сталь

Вставка клапана: Латунь, PPS (полифенилсульфид)

Замена вставки клапана с помощью монтажного инструмента без необходимости опорожнения системы.

Шпиндель: нержавеющая сталь с двойным уплотнительным кольцом. Наружное уплотнительное кольцо можно заменить под давлением.

Корпус: ABS

Поверхностное покрытие:

Корпус клапана и соединительная арматура никелированы.

Маркировка:

TAH и mark II+. Белый защитный колпачок.

Две горизонтальные стрелки рядом с TAH для артикул 9690-42.000 и 9690-43.000

Подключение к радиатору:

Переходники для резьбовых соединений R1/2 и G3/4. Компенсация с допуском ±1,0 мм с помощью специальных гаек и гибкой системы уплотнений для установки без напряжений.

Присоединение труб:

G3/4 внешнее резьба для компрессионных фитингов для пластиковых, медных, тонкостенных стальных и многослойных труб.

Присоединение с термостатической головкой:

Резьба М30х1,5

Термостатическая головка Halo:

Термостатическая головка Halo с закрытой корзиной и термостатом, заполненным несжимаемой жидкостью. Высокая сила срабатывания, минимальный гистерезис, оптимальное время закрытия. Стабильное регулирование даже при меньших расчетных колебаниях в диапазоне регулирования (<1 К). Согласно EnEV и/или DIN V 4701-10. Масштаб настройки 8-28. Защита от мороза. Диапазон температур от 6 °C до 28 °C.
