УНИВЕРСАЛЬНЫЙ РЕГУЛЯТОР ТЕМПЕРАТУРЫ ТЕРМОСТАТ -50–110 C

Модель: XH-W3001 230 В переменного тока

• 1. Измерение температуры, отображение; управление охлаждением, отоплением
• 2. Настройки Верхний и нижний пределы температуры
• 3. Простое управление
• 4. Легко СБОРКА

Спецификация:

• 1. Диапазон измерения: -50°C ~ 110°C
• 2. Диапазон регулировки: -50°C ~ 110°C
• 3. Точность измерения: плюс-минус 0,2°С
• 4. Точность управления: плюс-минус 0,1°C
• 5. ЗОНД: КАБЕЛЬ NTC10K = водонепроницаемый НАКОНЕЧНИК длиной 1 м
• 7. ПИТАНИЕ 230 В переменного тока
• 8. НАГРУЗКА НА КОНТАКТЫ РЕЛЕ: Макс. 10 А! ПУЛЬС / 5А НЕПРЕРЫВНЫЙ!

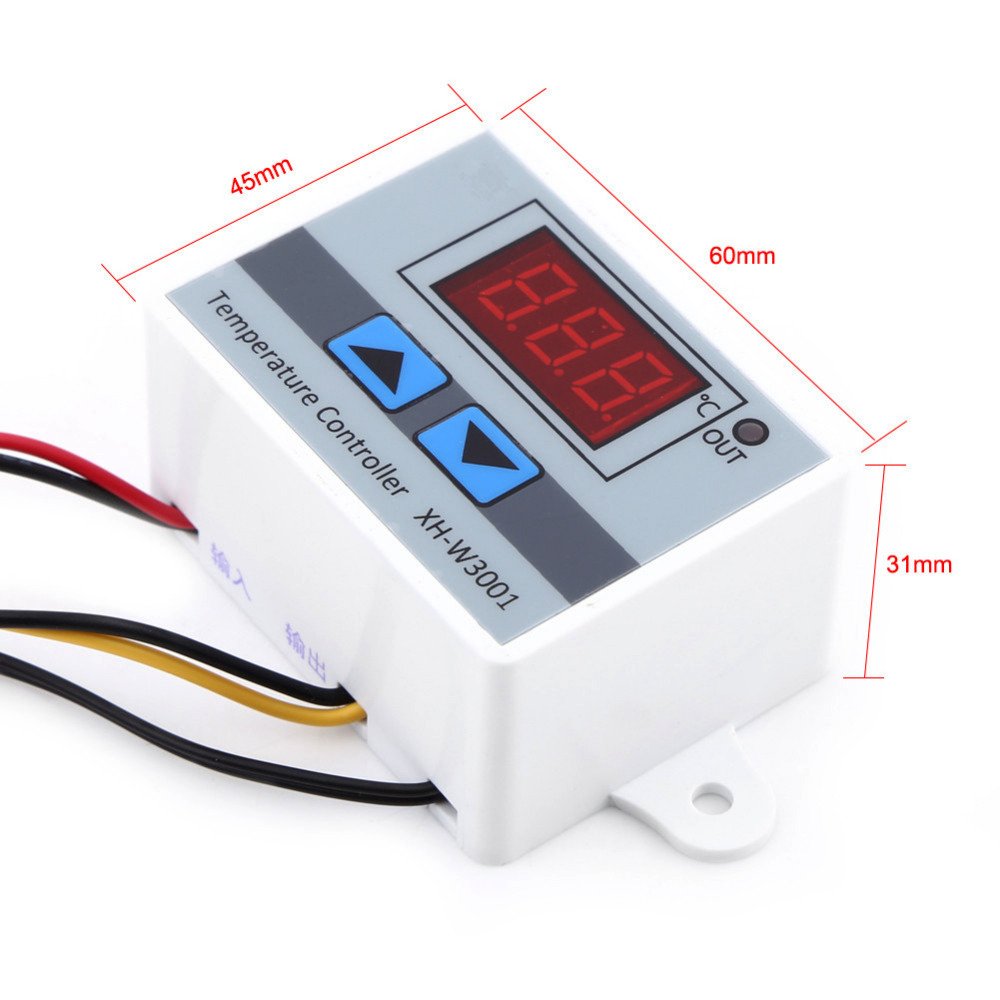

• 9. Размер: 60*45*30мм

Режим нагрева Т2 установлен больше, чем Т1 Т2>Т1

• В этом режиме реле включается при понижении температуры ниже значения Т1 и выключается при повышении температуры до значения Т2

Режим охлаждения T1 установлен выше, чем T2 T1>T2

• В этом режиме реле включается, когда температура достигает значения T1, и реле выключается при падении температуры до значения Т2

После отключения питания контроллер запоминает заданные параметры!

МЕТОД ПРОГРАММИРОВАНИЯ:

• ПРОВЕРЬТЕ ТЕКУЩЕЕ ЗНАЧЕНИЕ T1 ИЛИ T2 ОДНИМ КОРОТКИМ НАЖАТИЕМ

ПРАВИЛЬНЫЕ КНОПКИ

• УСТАНОВКА НОВОГО ЗНАЧЕНИЯ T1 ИЛИ T2 ПОСТОЯННЫМ НАЖАТИЕМ

НАЖИМАЙТЕ СООТВЕТСТВУЮЩУЮ КНОПКУ, ПОКА СВЕТОДИОДНЫЙ ДИСПЛЕЙ НАЧИНЕТ ПУЛЬСИТЬ

(НАСТРОЙКА ЗНАЧЕНИЙ ТАКЖЕ КНОПКАМИ T1 - увеличивает T2 - уменьшает значение)

*ПОСЛЕ УСТАНОВКИ ПАРАМЕТРОВ ТЕМПЕРАТУРЫ ДИСПЛЕЙ САМ ВЕРНЕТСЯ В РЕЖИМ

КОГДА ПОКАЗЫВАЕТ ТЕКУЩУЮ ТЕМПЕРАТУРУ

***

* !!! ПРИ ВКЛЮЧЕНИИ РЕЛЕ ЦЕПЬ ЗАМЫКАЕТСЯ НА УПРАВЛЯЮЩИХ КАБЕЛЯХ И ПОЯВЛЯЕТСЯ 230В

*НЕ ПОДКЛЮЧАЙТЕ УСТРОЙСТВА С ВЫСОКИМ ПОТРЕБЛЕНИЕМ ТОКА ПРЯМО К ТЕРМОСТАТУ!! > ДЛЯ ТАКИХ ПРИЕМНИКОВ НЕОБХОДИМ ДОПОЛНИТЕЛЬНЫЙ ПЕРЕДАТЧИК МОЩНОСТИ!!)

****

Прибор может использоваться во многих приложениях, где есть необходимость контроля и регулировать температуру, например

• - насосы центрального отопления
• ИНКУБАТОРЫ
• - циркуляционные насосы
• - радиаторы
• - нагревательные маты
• - обогреватели
• АКВАРИЗМ и т.д.
