Заглушка быстрого соединителя для литьевых форм LÜDECKE DN 6 с метрической наружной резьбой M10x1 для резки — ESHM 101-60 NA — эквивалент HASCO Z 8

Быстрые соединители серии ESHM o DN 6 и диаметр пробки 9 мм характеризуются очень высокой скоростью потока при одновременном низком перепаде давления.

Деталь ЭШМ 101-60 НА имеет с одной стороны заглушку, а с другой - наружную цилиндрическую метрическую резьбу, предназначенную для регулировки длины и нарезки. Для облегчения установки на нем имеется шестигранное кольцо для использования гаечного ключа при установке. Эти заглушки не имеют клапана, их можно подключать как к розеткам с клапаном (одностороннее закрытие), так и без него (свободный проход). Кабель, оснащенный этой вилкой, протечет при отсоединении.

Корпус изготовлен из латуни.

Совместим с быстроразъемными разъемами для регулирования температуры, с европейским профилем (Немецкий) HASCO Z 8.

Эти быстроразъемные соединения предназначены для использования в установках контроля температуры, которые чаще всего используются в промышленности по переработке пластмасс. . Высококачественные разъемы обеспечивают точное давление и температуру, которая может достигать 200°C. Точность поддержания соответствующего давления и температуры зачастую определяет высокую повторяемость точных форм формованных изделий. Это выразится в небольшом количестве брака материала, что повысит экономическую привлекательность изготавливаемых элементов. Другими словами, используя эти соединители одновременно, мы изготовим большее количество правильно изготовленных пластиковых элементов.

Эти быстродействующие соединители, благодаря использованию соответствующих уплотнений и материалов, могут транспортировать различное охлаждение. среда, как горячая, так и холодная вода, масло или воздух.

Мы предлагаем полный ассортимент разъемов и быстроразъемных соединений для систем контроля температуры, используемых в переработке пластмасс производства компании LÜDECKE .

• Рабочее давление [бар]: 15.
• Рабочая температура [°C]: от -20 до +200 (масло, воздух), +150 (вода)..
• Материал присоединения, корпус клапана: латунь MS 58.
• Среда: воздух, вода, масло и другие.
• Размер резьбы: M10x1
• Длина резьбы [L1]: 60 мм
• Длина резьбы [L3]: 10 мм< /li>
• Заглушка, номинальный размер: DN 6
• Ширина заглушки [DS]: 9 мм
• Длина заглушка [L2]: 14 мм
• Общая длина [L]: 100 мм
• Размер ключа [SW]: 11
• Проход: 6
• Вес: 36 г.
• Профиль вилки совместим с: HASCO Z 8
• Каталоговый номер: ESHM 101-60 NA

Отсоединить и подключить кабели в этой системе интуитивно просто и быстро, и их можно выполнить одной рукой.

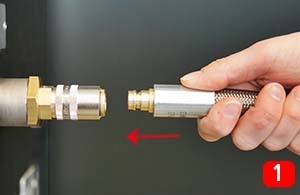

Шаг 1.

Вставление вилки одним движением в

Шаг 2.

Вставьте вилку в розетку и слегка потяните за нее, чтобы проверить соединение.

Шаг 3.

Отсоедините разъем, нажав на кольцо, указанное стрелкой, что одновременно вытолкнет вилку из розетки.
