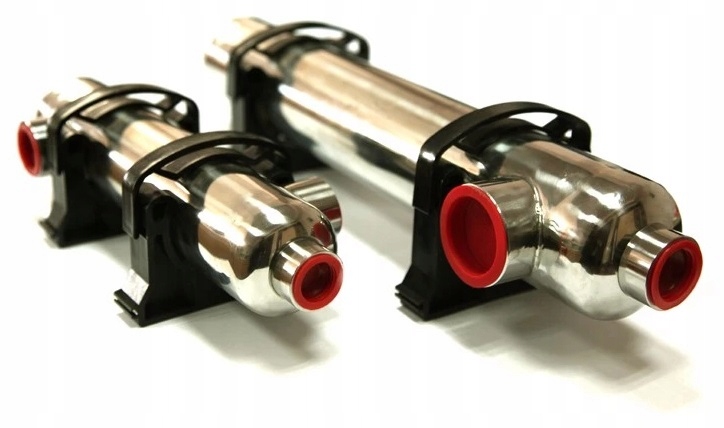

Кожухотрубный теплообменник (т.н. бассейн) - 30 кВт

NORDIC TEC B85 - теплообменник для небольших садовых или закрытых бассейнов. Устройство, предназначенное для нагрева пресной воды в бассейне без соли.

Обменник для бассейна B85 - параметры

* Номинальная мощность - 30 кВт

• Обменник для бассейна достигает мощности 30 кВт при использовании вода-водяная среда, при предполагаемой разнице температур между ними 60 градусов С. (тогда КПД достигает 100%)

КПД при меньшей разнице температур между средами составляет на основе следующего коэффициента пересчета:

• 60 °C = 100%
• 50 °C = 85%
• 40 °C = 70%< /li>
• 30 °C = 55%

При использовании гликоля теплообмен ослабляется, предполагается, что теплообмен слабее на 8-15% в зависимости от насколько гликоль разбавлен водой

* Площадь теплообмена - 0,25 м2

* Нержавеющая сталь - AISI 316L (кислотная)

Теплообменник для бассейна нельзя использовать с агрессивными средами (различные химические вещества, а также морская или соленая вода). В этом случае для данного типа среды следует использовать титановый теплообменник.

* Испытательное давление - 10 бар, максимально допустимое рабочее давление - 6 бар.

* Соединения -

• 2x 3/4 дюйма GW - соединения для теплоносителя - K1 и K4
• 2x 1 дюйм GW - нагреваемая среда соединения - К3 и К2

* Рекомендуемый объем бассейна:

• номинально до 10–30 м3, при разнице температур среды 60°C и соответствующих уровнях потока до 30 м3.
• В В случае недостаточных параметров нагрева предлагаемый объем может не справиться с теплообменником бассейна. Это означает, что с помощью этого теплообменника можно нагреть 30 м3 воды, если предусмотрены очень благоприятные параметры, в случае более низких температур (например, тепловые насосы, конденсационные котлы) - рекомендуется для бассейнов размером менее 30 м3

* Расход

• теплоносителя - до 31 л/мин
• Расход нагреваемого носителя - до 213 л/мин

> Максимальная рабочая температура - макс. 208°C

Это температура, указанная производителем как безопасная для устройства (доступна только при промышленном применении)

Размеры теплообменника для бассейна B85 30 кВт

• длина с разъемами - 496 мм
• диаметр - 60 мм

* Сертифицированный продукт - PED 97/23/EC

* Высокий расход при низких потерях давления

* Разработан с возможностью самоочистки

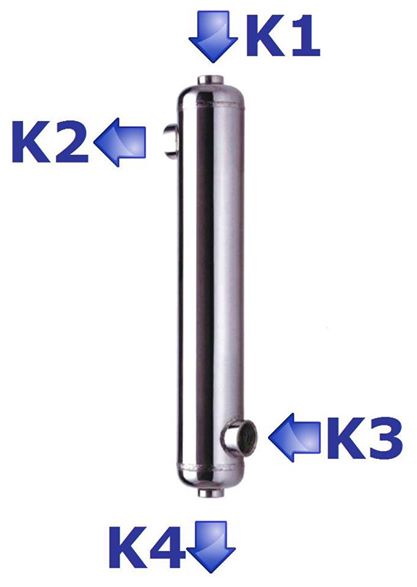

Способ подключения теплообменников бассейна 30 кВт

• К1 - вход теплоносителя
• К2 - выход теплоносителя
• К2 - выход теплоносителя
• К3 - вход нагреваемой среды
• К4 - выход греющей среды

Обменники моделей для бассейнов мощностью 30 кВт, как и другие кожухотрубные модели Nordic Tec, подключаются противотоком для достижения максимальной эффективности теплообменника. Противоточный способ подключения показан на рисунке ниже.

Стальные теплообменники не подходят для использования с соленой, соленой или морской водой. В этом случае следует использовать титановый обменник.
