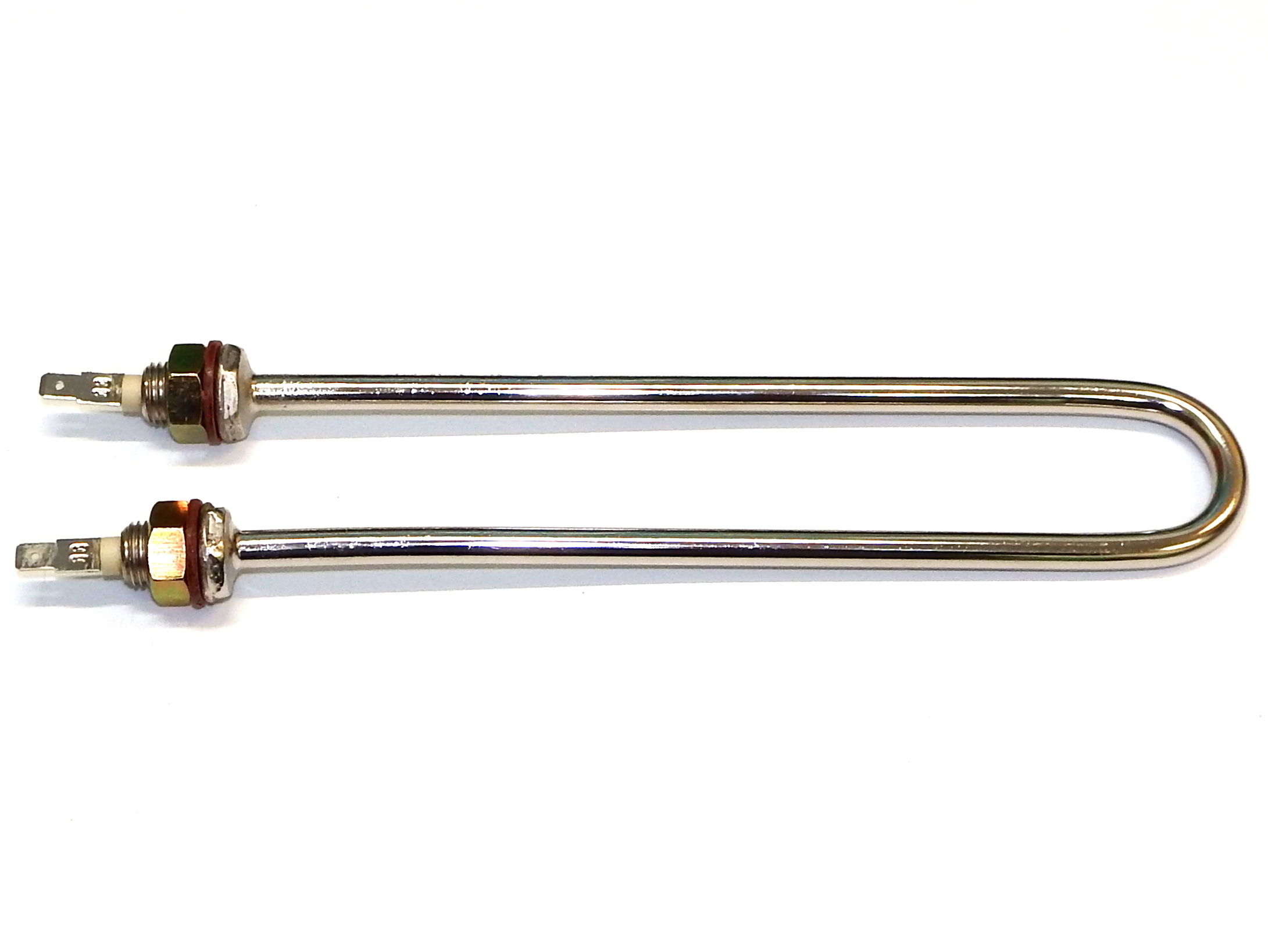

ТЕН до котла Eliko GRB 900W тип U польський W006

Мощность — 900Вт

Напряжение — 230В~

Крепление — ниппели М14

Подключение - Штыри 6,3мм.

Материал - медная никелированная трубка.

.

Нагреватель предназначен только для работы в воде, при полном погружении.

Минимальная емкость бака - 80 л.

Подходит для стальных или эмалированных баков, без анода или с магниевым анодом.

Не подходит для резервуаров с анодом из нержавеющей стали или титана.

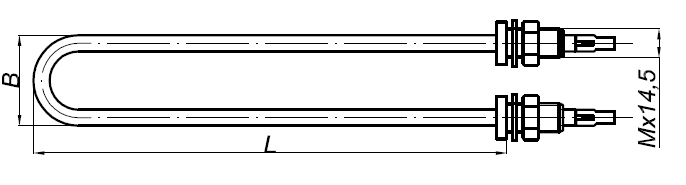

Размеры на чертеже:

Д=235мм

В=45мм

ИНСТРУКЦИЯ ПО НАГРЕВАТЕЛЬНОМУ ЭЛЕМЕНТУ

Использование по назначению

Нагревательный элемент GRB предназначен только для нагрева воды в емкостных водонагревателях. с эмалированной сталью, не оснащенные титановым анодом.

Установка

Установку нагревательного элемента должен производить только квалифицированный монтажник, имеющий действующая квалификация SEP или соответствующие государственные электрические лицензии в данной стране ЕС в соответствии со всеми применимыми правилами техники безопасности и другими правилами. Производитель не несет ответственности за повреждение нагревательного элемента, возникшее в результате неправильной установки.

Установка нагревательных элементов GRB должна выполняться следующим образом:

a. Слейте воду из нагревателя.

b. Открутите заглушку отверстия, в которое будет вкручиваться нагревательный элемент.

c. Загерметизируйте отсоединенный нагревательный элемент и вкрутите его.

d. Заполните нагреватель водой.

д. Проверьте герметичность резьбового соединения и при необходимости затяните или загерметизируйте нагревательный элемент.

f. Подходящее сечение силовых кабелей следует выбирать, учитывая как минимум их долговременную нагрузочную способность и расположение. Подключите нагревательный элемент к системе электропитания, обеспечивающей базовую защиту от поражения электрическим током, оснащенной устройством защитного отключения с чувствительностью 30 мА и устройством мгновенного действия максимального тока 10 А.

g. Перед подключением нагревательного элемента к сети обязательно отключите электропитание.

з. Правильное и прочное подключение для защитный проводник должен быть обеспечен. Не используйте удлинители или адаптеры.

i. Вокруг нагревательного элемента должно оставаться пространство не менее 30 см для заполнения нагретой жидкостью внутри резервуара.

.

Неправильное использование

а. Не включайте питание, пока нагревательный элемент не будет погружен в жидкость.

b. Не производите химическую или механическую очистку нагревательного элемента острыми инструментами.

c. Не ремонтируйте нагревательный элемент самостоятельно.

< n /а Нагревательный элемент нельзя погружать в жидкость, отличную от той, для которой он предназначен.

e. Нагревательный элемент нельзя эксплуатировать на воздухе.

f. Не устанавливайте нагревательный элемент GRB в устройства с другим источником тепла.

г. Во время работы нагревательный элемент должен быть полностью погружен в жидкость.

ч. Регулярно проверяйте, что устройство не повреждено и его безопасно использовать.

i. Не допускайте затопления электрических соединений нагревательного элемента.

j. Нагревательный элемент должен устанавливаться в нижней части бака, до 70% Его Величества.
