РЕГУЛЯТОР ТЕМПЕРАТУРЫ REX-C100V SENS PT100 SSR 40A

Код: 8517936860
Как заказать
2282 грн
Цена указана с доставкой в Украину
Товар есть в наличии
КАК ЭКОНОМИТЬ НА ДОСТАВКЕ?
Заказывайте большое количество товаров у этого продавца
ВСЕ ТОВАРЫ ПРОДАВЦА №22062385
Информация
  • Время доставки: 7-10 дней
  • Состояние товара: новый
  • Доступное количество: 9789

Просматривая «РЕГУЛЯТОР ТЕМПЕРАТУРЫ REX-C100V SENS PT100 SSR 40A», вы можете быть уверены, что данный товар из каталога «Контроллеры и регуляторы» будет доставлен из Польши и проверен на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.

APR0000052

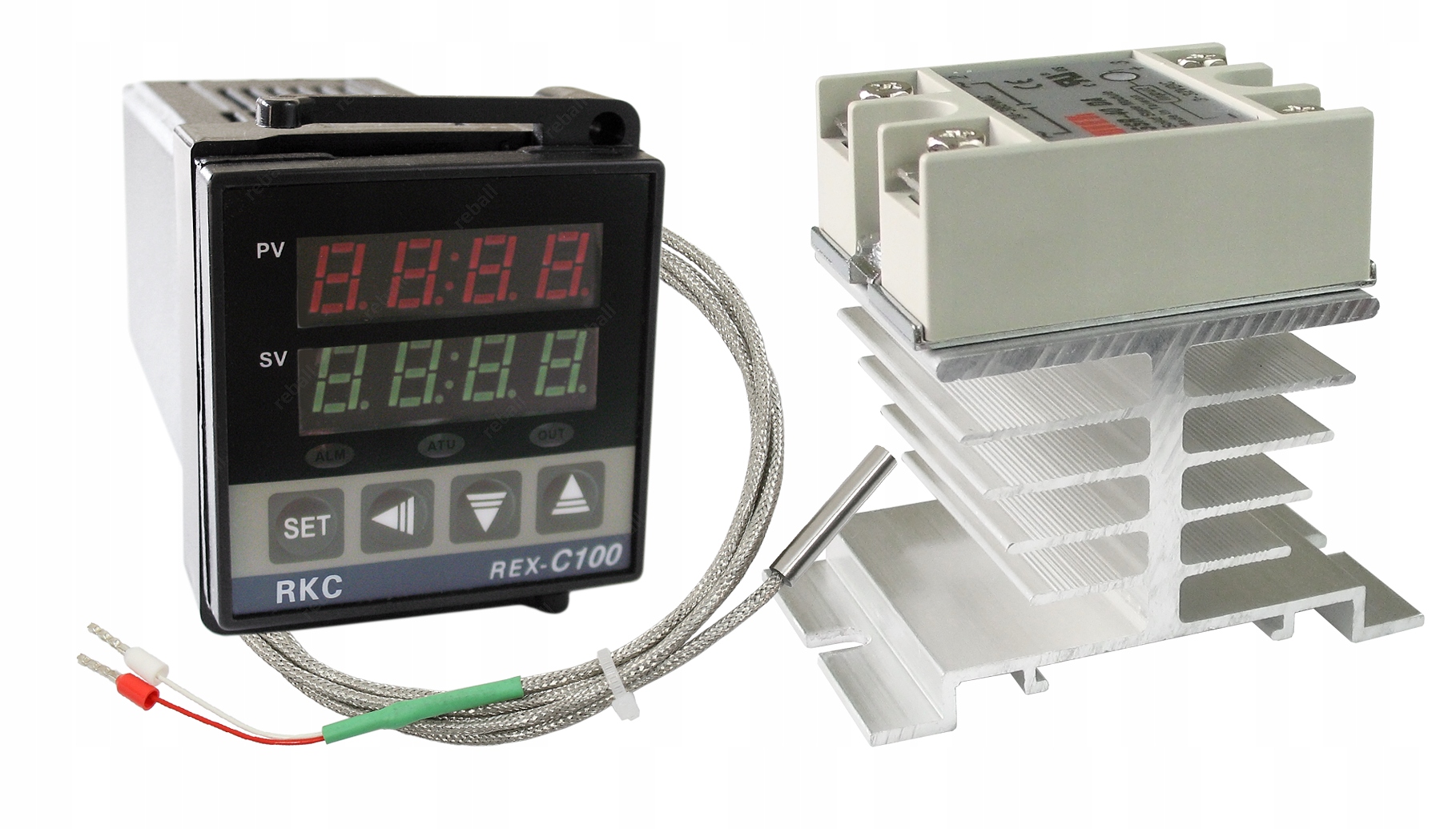

РЕГУЛЯТОР ТЕМПЕРАТУРЫ REX-C100FK02-V*AN

AC 230V - ВЫХОД ДЛЯ ТВЕРДОГО РЕЛЕ

+ ДАТЧИК ТЕМПЕРАТУРЫ ТИПА PT100 -50°C .. 450°C 1,5м < /h2>

+ ТВЕРДОЧНОЕ РЕЛЕ SSR 40A DA

+ РАДИАТОР

Температурный регулятор RKC REX-C100 устанавливается, среди прочего, во многих популярных паяльных станциях, предназначенных для ремонта BGA-систем, и очень широко в промышленности в таких устройствах, как термопластавтоматы, сварочные аппараты, упаковочные машины. , экструдерах, печах, холодильных камерах и во многих других устройствах, требующих точного контроля температуры.

Его целью является поддержание температуры на заданном значении (SV) путем ее тестирования (PV) через подключенную термопару типа: K, J, R, S, B, E, T, N (JIS/IEC), PLII (NBS) W5Re/W26Re (ASTM), U, L (DIN), Pt100 (JIS/IEC), JPt100 (JIS).

REX-C100, в зависимости от подключаемой термопары, может регулировать температуру в диапазоне -199-1820°C.

Заводские настройки контроллера:

  • SLH=400 (макс. темп. °C)
  • SL1=0000 (датчик типа К, для PT100 установлено значение 1000)

Эти параметры изменяются с уровня меню в соответствии с руководством пользователя.

Контроллер имеет 3 светодиода, которые сигнализируют:

  • ALM – превышение заданного значения температуры,
  • ATU – выключение ПИД-функции (автонастройка),
  • OUT – включение нагревательный элемент.

Параметры REX C100FK02-V*AN:

  • Модель: REX-C100FK02-V*AN
  • Тип датчика температуры:K, J, R, S, B, E, T, N (JIS/IEC), PLII (NBS) W5Re/W26Re (ASTM), U, L (DIN), Pt100 (JIS/IEC), JPt100 (JIS) ) ) - (датчики доступны в нашем предложении)
  • Точность измерения: 0,5% или +/- 3°C
  • Цикл выборки: 0,5 с
  • Выход SSR: 12 В постоянного тока — только для реле типа SSR.
  • Выход сигнализации: да.
  • Индикация тревоги: светодиод.
  • Измеряется. диапазон температур: -199,9–1820 °C (в зависимости от типа подключаемой термопары)
  • Рабочая температура: 0–50 °C
  • Двойной светодиодный дисплей: измеренная температура (PV) и заданное значение (SV).
  • Источник питания: 220–230 В переменного тока
  • Внешние размеры: 48x48x100 мм
  • Установочные размеры: 45x45 ( глубина 100мм)

Быстрое подключение REX C100FK02-V*AN:

  • 1, 2 - питание переменного тока 220-230В
  • 9(-), 10(+) - термопара (датчик температуры)
  • 4(+), 5(-) - выход непосредственно на твердотельное реле типа DC-AC, DC-DC.

Подробная техническая информация и настройки представлены в руководстве пользователя на английском и польском языках.

В комплект также входит датчик температуры PT100, размещенный внутри кожуха из нержавеющей стали с кабелем длиной 1,5 м.

Датчики данного типа широко используются в промышленности: литье под давлением машины, вулканизационные, печи, термокамеры.

Технические параметры датчика ПТ100:

  • Тип термопары: ПТ100 (резистор ПТ100)
  • Диапазон измерения: -50 .. 450°C
  • Оболочка: нержавеющая сталь (герметичная)
  • Диаметр стальной оболочки: 5 мм
  • Длина стальной оболочки: 25 мм
  • Длина кабеля: 1,5 м (2 стекловолокна в стальной оплетке, выдерживающей температуру до 400°С)
  • Класс исполнения: B
  • Подключение: 2 провода

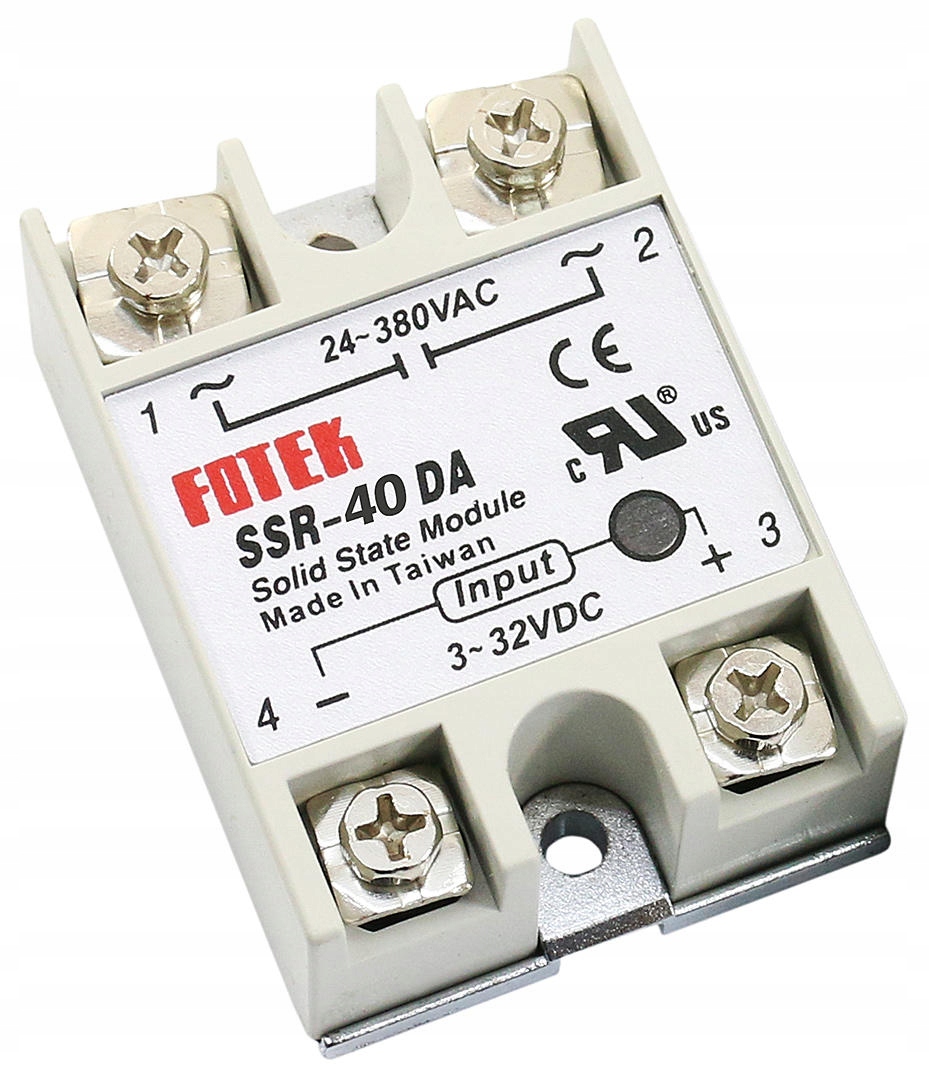

Дополнительно в комплект входит твердотельное реле FOTEK SSR-40DA.

Технические параметры SSR-реле:

  • рабочее напряжение (выход): 24–380 В переменного тока
  • изоляция (выход): фотоэлектрический
  • максимальный коммутируемый ток (выход): 40А (до 5000 Вт)
  • управляющее напряжение ( вход ): 3–32 В постоянного тока
  • входной ток (вход): 4,5–20 мА
  • время отклика (вход): < 10 мс
  • рабочая температура: от -30 до +80°C
  • размеры: 62 мм x 45 мм x 23 мм
  • Светодиодный сигнальный диод, информирующий о рабочем состоянии реле

Срок службы твердотельных реле не ограничен при условии их надлежащего охлаждения. Чтобы обеспечить их длительную работу, необходимо обеспечить соответствующий отвод тепла за счет использования радиаторов (свыше 5А), термопасты и принудительной циркуляции воздуха с помощью вентиляторов соответствующей эффективности (свыше 25А).

Снижение температуры на 10°C удваивает ожидаемый срок службы твердотельных реле.

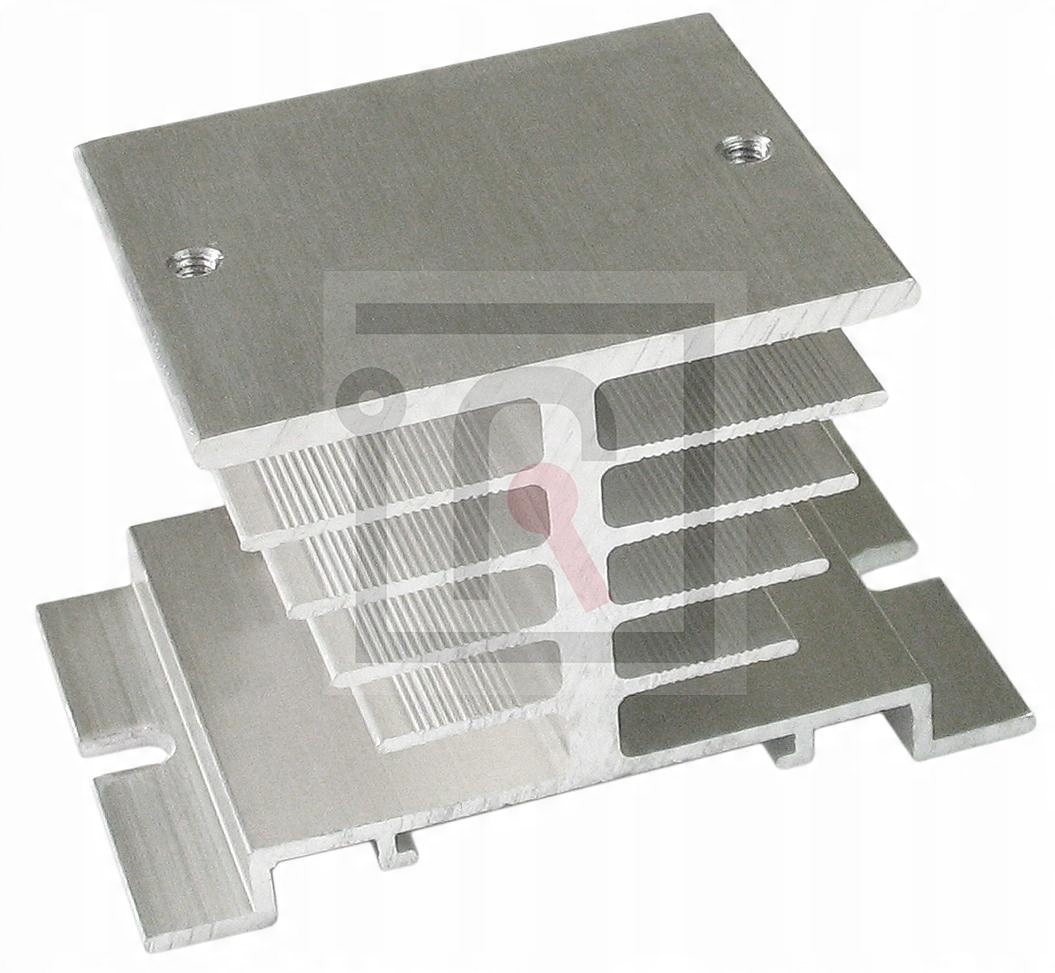

В комплект также входит радиатор, который обеспечивает лучшее охлаждение и срок службы реле SSR.

Радиатор возможен монтаж на ровную поверхность (подготовленные отверстия).

Технические параметры:

  • материал: алюминий
  • размер отверстия для крепления реле: М5
  • ширина между отверстиями для крепления реле: 48 мм
  • минимальная ширина между отверстиями для крепления на нижней поверхности: 64 мм
  • размер нижнее основание: 50х80мм.
  • Размер верхнего основания: 50х60мм.

Термопасту можно найти и на других наших аукционах.

Схема подключения:

Вам нужны полупроводниковые реле и термопары SSR — посмотрите другие наши аукционы.
