Польский гидроцилиндр с ходом 1200 мм с муфтой

КОД SKRAW MET: [2924]

Производитель: SM-G (SKRAW MET GROUP)

___________________________________________________________________________________

Об этом стоит знать при выборе поставщика приводов

Фотографии и изображения отображают только внешний вид приводов. Важнейшие элементы, влияющие на качество и правильную работу привода на длительное время, спрятаны внутри (усиленные уплотнения, сальник, шток и высококачественные трубы). Все наши приводы обеспечивают высочайшее качество этих элементов. Выбирая товар из нашего ассортимента, вы делаете хороший и разумный выбор, ведь товар произведен на польской фабрике.

Благодаря своей конструкции в виде 5 удлинителей актуатор идеально подходит для автомобилей с низким клиренсом автомобиля, прицепом или высоким карданным валом.

Актуатор монтируется в прицепы, грузовики и специализированные средства доставки. Благодаря своей конструкции он используется в прицепах с задней разгрузкой.

Можно купить подставку, что дает нам возможность опрокидывание на 3 стороны.

Гидроцилиндр идеально подходит для машин и устройств с гидравлическим приводом.

Может использоваться в сельском хозяйстве, садоводство, лесное хозяйство и строительство.

Максимальная грузоподъемность 10 тонн.

Слово о телескопах

Телескопические цилиндры состоят из нескольких последовательно выдвигающихся сегментов – хромированных цилиндрических гильз. Это позволяет увеличить выдвижение привода по сравнению с его общей длиной в сложенном состоянии.

Телескопы представляют собой приводы одностороннего действия. Расширение начинается с подачи гидравлического масла под давлением. Возврат привода происходит за счет действия распределителя, сбрасывающего давление из системы - падение происходит под действием силы тяжести, чаще всего под действием веса грузового ящика.

Чтобы предотвратить повреждение защиты втулки, вызванное чрезмерным давлением при максимальном выдвижении привода, следует использовать защиту (тросовый, гидравлический или электрический запорный клапан).

Хорошо подобранный привод, расположенный в центре конструкции, обеспечивает угол наклона грузовой платформы от40 до 45 градусов.

В зависимости от типа перевозимого груза можно выбрать этот угол. самостоятельно - таблица ниже может оказаться полезной:

ТАБЛИЦА ВЫБОРА ТЕЛЕСКОПИЧЕСКОГО ПРИВОДА

(ТАБЛИЦА ХОДА, НЕОБХОДИМОГО ДЛЯ НАКЛОНА ПРИЦЕПА НА ЖЕЛАЕМЫЙ УГОЛ°)

DP - расстояние между креплением цилиндра и шарнирами прицепа в [мм] ( DP = 1 /2S )

а ° - угол наклона кузова прицепа

C - ход привода в мм

S = DP*2

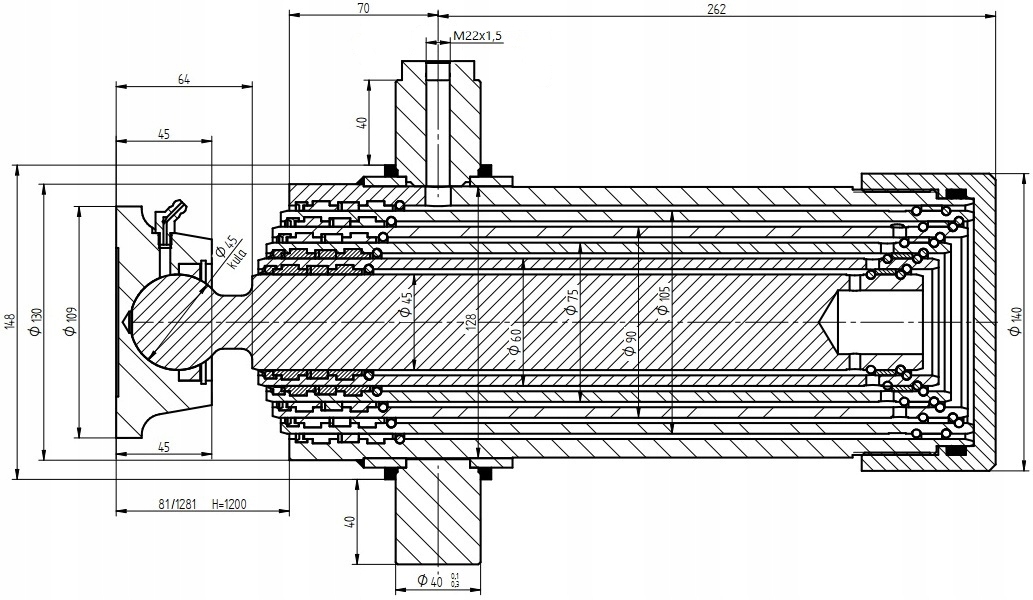

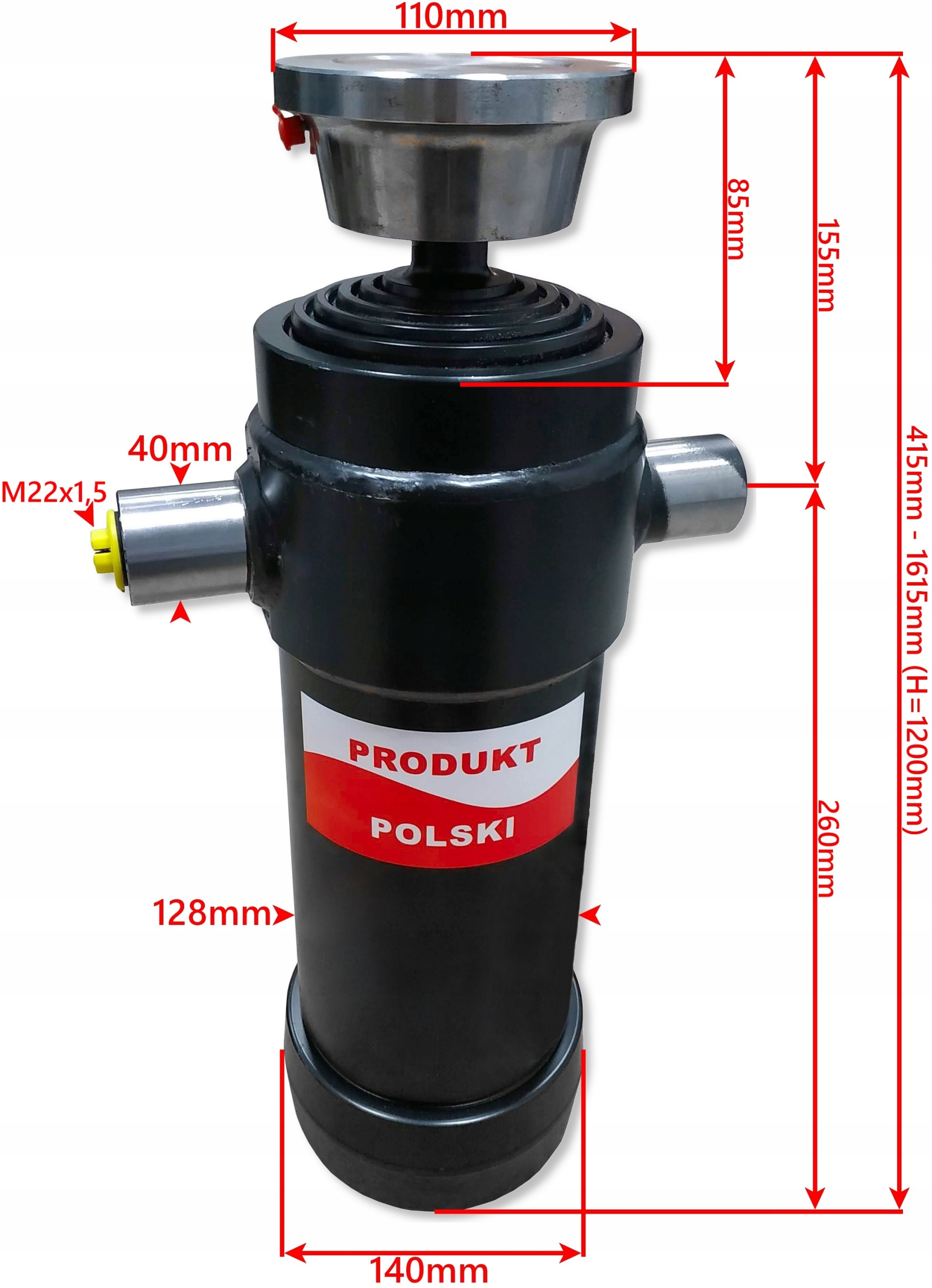

Технические характеристики:

• Пятиступенчатый,
• Длина привода в нерабочем состоянии 413 мм,< /li>
• li>
• Ход кулинатора 1200 мм.
• Длина полностью выдвинутого привода 1613 мм.
• Диаметр кулинатора 128 мм.
• Масляное соединение, внешняя резьба G1/2"

Потребность в масле: 5,7 литра

Максимальное рабочее давление: 160 бар

Пусковое давление: 0,5 МПа

Скорость выдвижения/втягивания поршня: 0,5 м/с

Допустимая температура окружающей среды от -40 до +60 ℃

Допустимая температура масла - от 15 до +80 ℃

Тип сальника: с резьбой, ввинчивающийся в трубу

Шток поршня: хромированный

Тип жидкости: гидравлическое масло на основе минерального масла

Гнездо 45 мм

Гнездо предназначено для приводов, используемых в прицепах, легковых автомобилях, прицепах, сельскохозяйственных машинах с самосвалом.

Технические характеристики:

• Гнездо для шара диаметром 45 мм.
• Высота гнезда 45 мм.

Фиксируется двумя втулками и стопорным кольцом.

Гнездо со смазкой от каламитки
