Польский гидроцилиндр с ходом 1700 мм с гнездом и двумя креплениями

КОД SKRAW MET: [7421]

Производитель: SM-G (SKRAW MET GROUP)

Обозначение: ST4MF 1700-00

_______________________________________________________________________

Это стоит знать при выборе поставщика привода

Фотографии и изображения показывают только внешний вид исполнительных механизмов. Важнейшие элементы, влияющие на качество и правильную работу привода на длительное время, спрятаны внутри (усиленные уплотнения, сальник, шток и высококачественные трубы). Все наши приводы обеспечивают высочайшее качество этих элементов. Выбирая товар из нашего ассортимента, вы делаете хороший и разумный выбор, ведь товар произведен на польской фабрике.

Слово о телескопах

Телескопические цилиндры состоят из нескольких последовательно выдвигающихся сегментов – хромированных цилиндрических гильз. Это позволяет увеличить выдвижение привода по сравнению с его общей длиной в сложенном состоянии.

Телескопы представляют собой приводы одностороннего действия. Расширение начинается с подачи гидравлического масла под давлением. Возврат привода происходит за счет действия распределителя, сбрасывающего давление из системы – падение происходит под действием силы тяжести, чаще всего под действием веса грузового ящика.

Для предотвращения повреждения защиты втулки, вызванного чрезмерным давлением при максимальном выдвижении привода, следует использовать защиту (тросовый, гидравлический или электрический запорный клапан).

Скважина выбранный привод, расположенный в центре конструкции, обеспечивает угол наклона грузовой платформы от40 до 45 градусов.

В зависимости от типа перевозимого груза можно выбрать этот угол самостоятельно - таблица ниже может оказаться полезной:

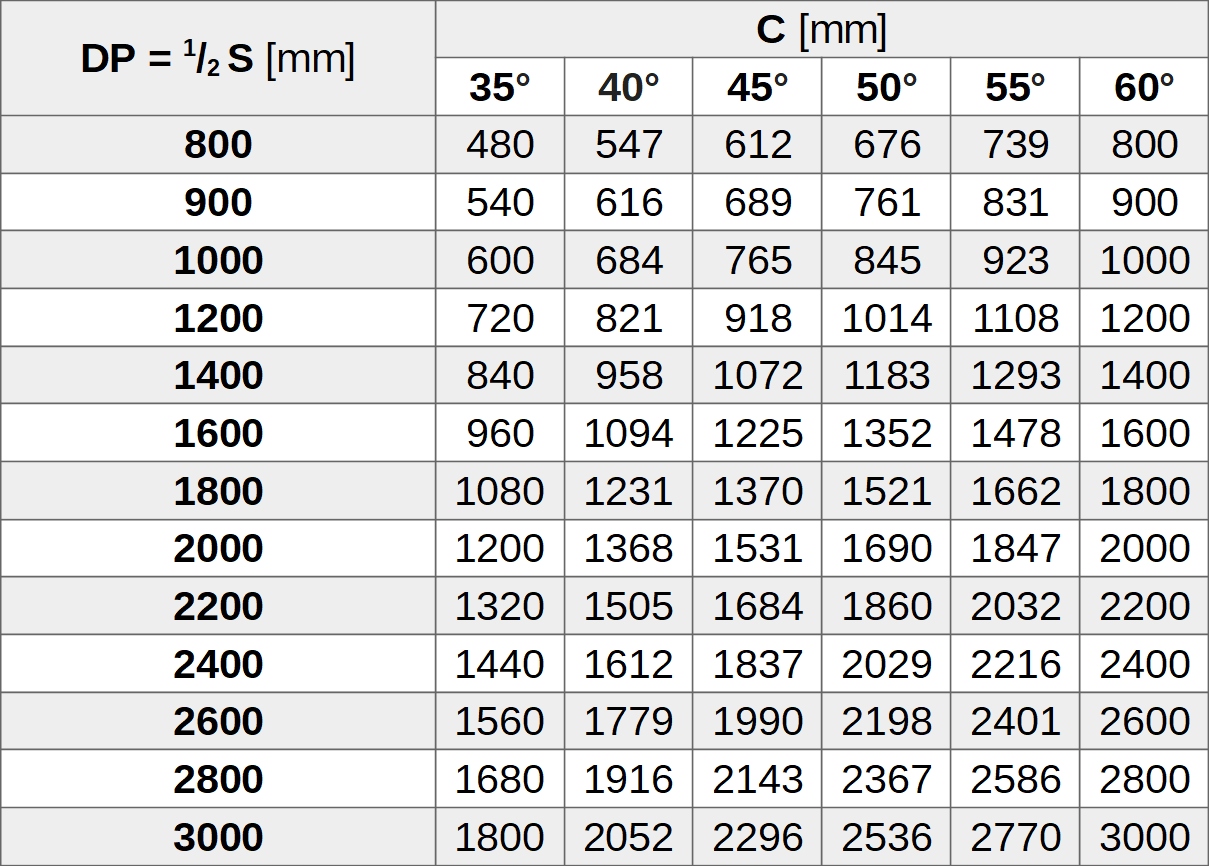

ТАБЛИЦА ВЫБОРА ТЕЛЕСКОПИЧЕСКОГО ПРИВОДА

(ТАБЛИЦА ХОДА, НЕОБХОДИМОГО ДЛЯ НАКЛОНА ПРИЦЕПА НА ЖЕЛАЕМЫЙ УГОЛ°)

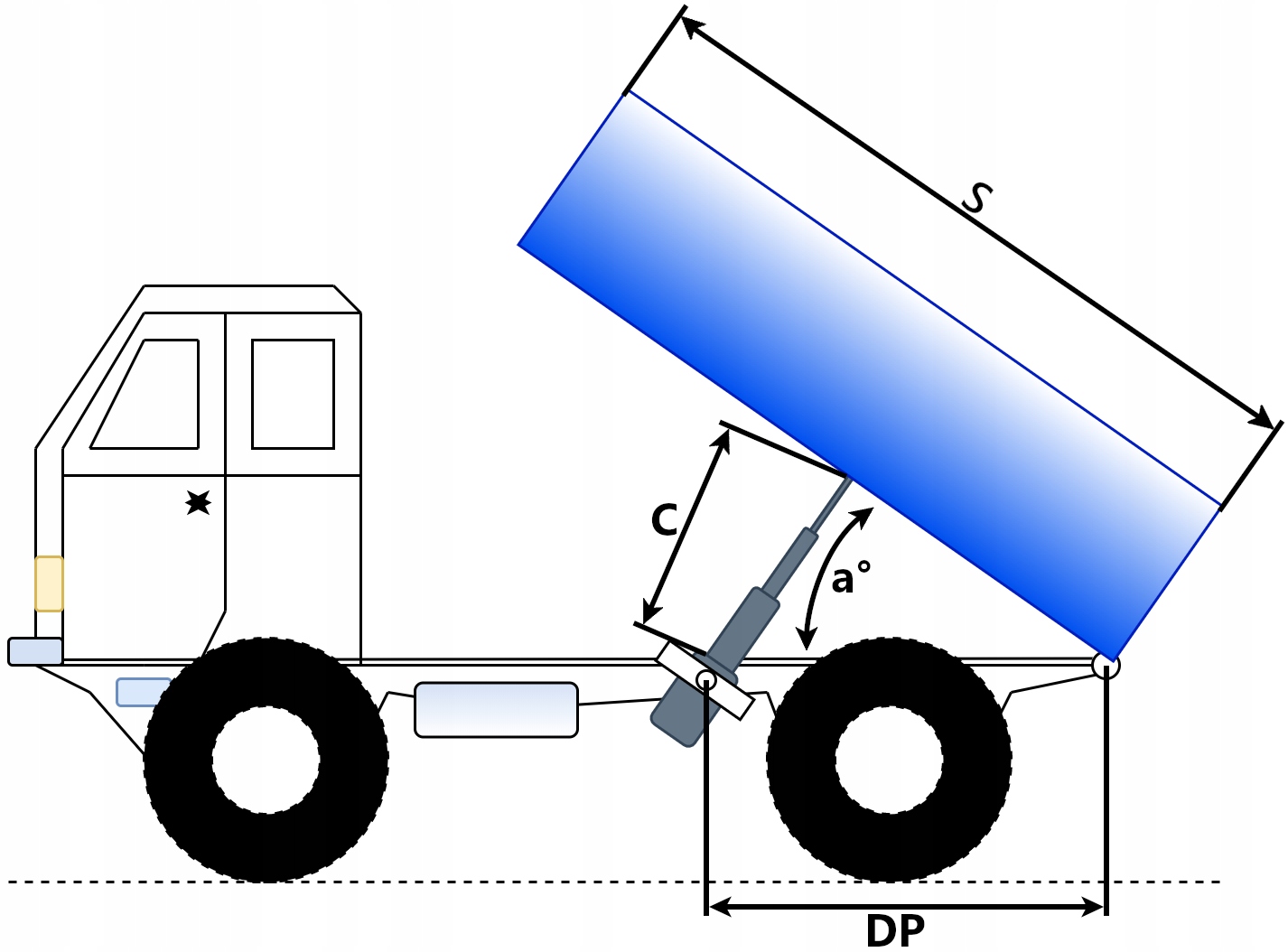

DP - расстояние между креплением цилиндра и шарнирами прицепа в [мм] ( DP = 1 /2S )

а ° - угол наклона кузова прицепа

C - ход привода в мм

S = DP*2

Уважаемый покупатель!

Приведенные параметры являются лишь теоретическими значениями. На фактический результат влияет множество переменных, влияющих на грузоподъемность привода.

Чтобы привод работал безаварийно в течение длительного периода времени, его следует выбирать с запасом грузоподъемности.

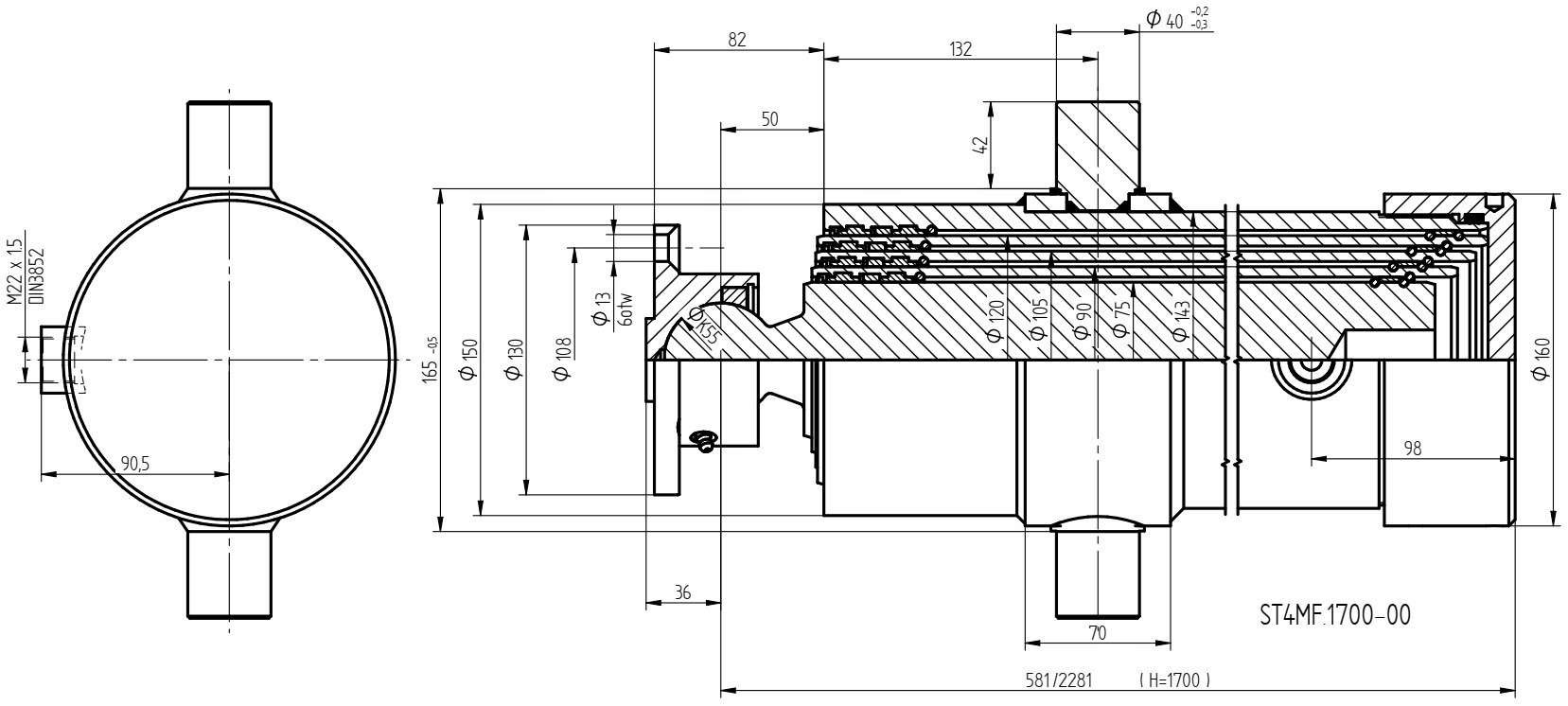

Технические характеристики:

• Четырехступенчатый,
• Длина привода в состоянии покоя 620 мм,
• Ход привода 1700 мм.
• Длина привода в полностью выдвинутом положении 2320 мм.
• Диаметр привода 150 мм.
• Подключение маслопровода М22*1,5 внутреннее.

Потребность в масле: 13 литров

Максимальное рабочее давление: 160 бар

Пусковое давление: 0,5 МПа

Скорость выдвижения/складывания поршня: 0,5 м/с

Допустимая температура окружающей среды от -40 до +60 ℃

Допустимая температура масла от -15 до +80 ℃

Тип сальника: с резьбой ввинчивается в трубу

Шток поршня:хромированный

Тип жидкости: гидравлическое масло на основе минерального масла б>

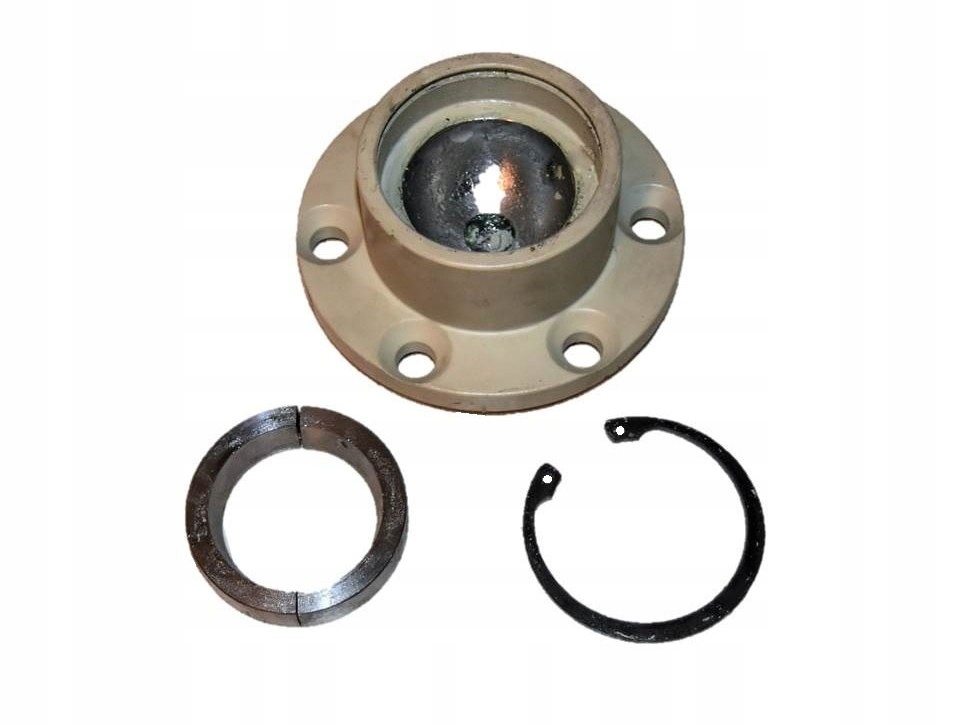

Гнездо Fi 55 мм для гидропривода

Гнездо предназначено для приводов, используемых в прицепах, легковых автомобилях, прицепах, сельскохозяйственных машинах с самосвалом.

Технические характеристики:

Технические характеристики:

Гнездо для шара диаметром 55 мм

Гнездо имеет 6 отверстий диаметром 13 мм

Расстояние между крайними отверстиями 108 мм

Расстояние между отверстиями близко друг к другу 54 мм.

p>

Фиксируется двумя подшипниками плюс сегеровым кольцом

Седло смазывается каламиткой

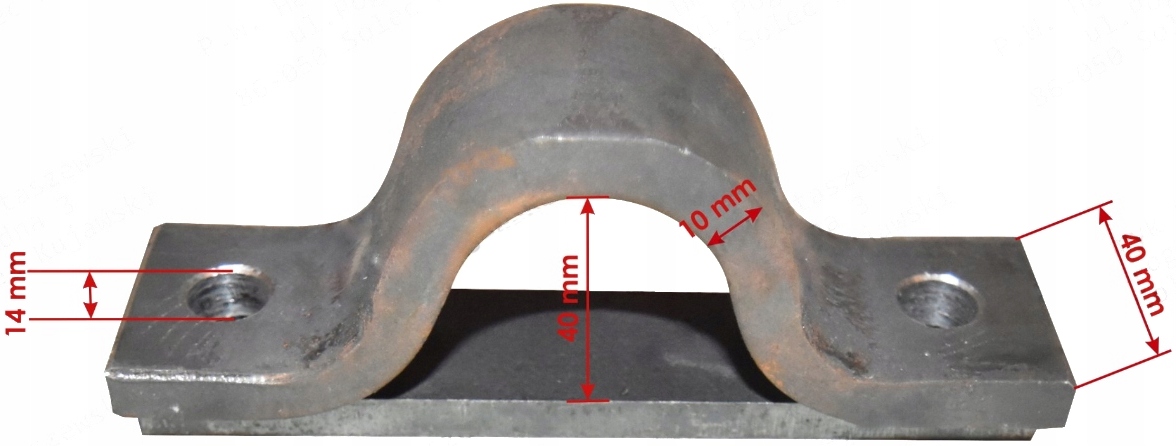

Крепление актуатора Fi 40

Жесткое крепление

Используется для крепления актуаторов или люльки к раме автомобильного прицепа с помощью винтов или приваривается.

Монтаж идеально подходит к нашим приводам и коромыслам.

Технические характеристики:

Ширина отверстия 40 мм,

Диаметр монтажного отверстия 14 мм,

Крепление состоит из двух элементов.
