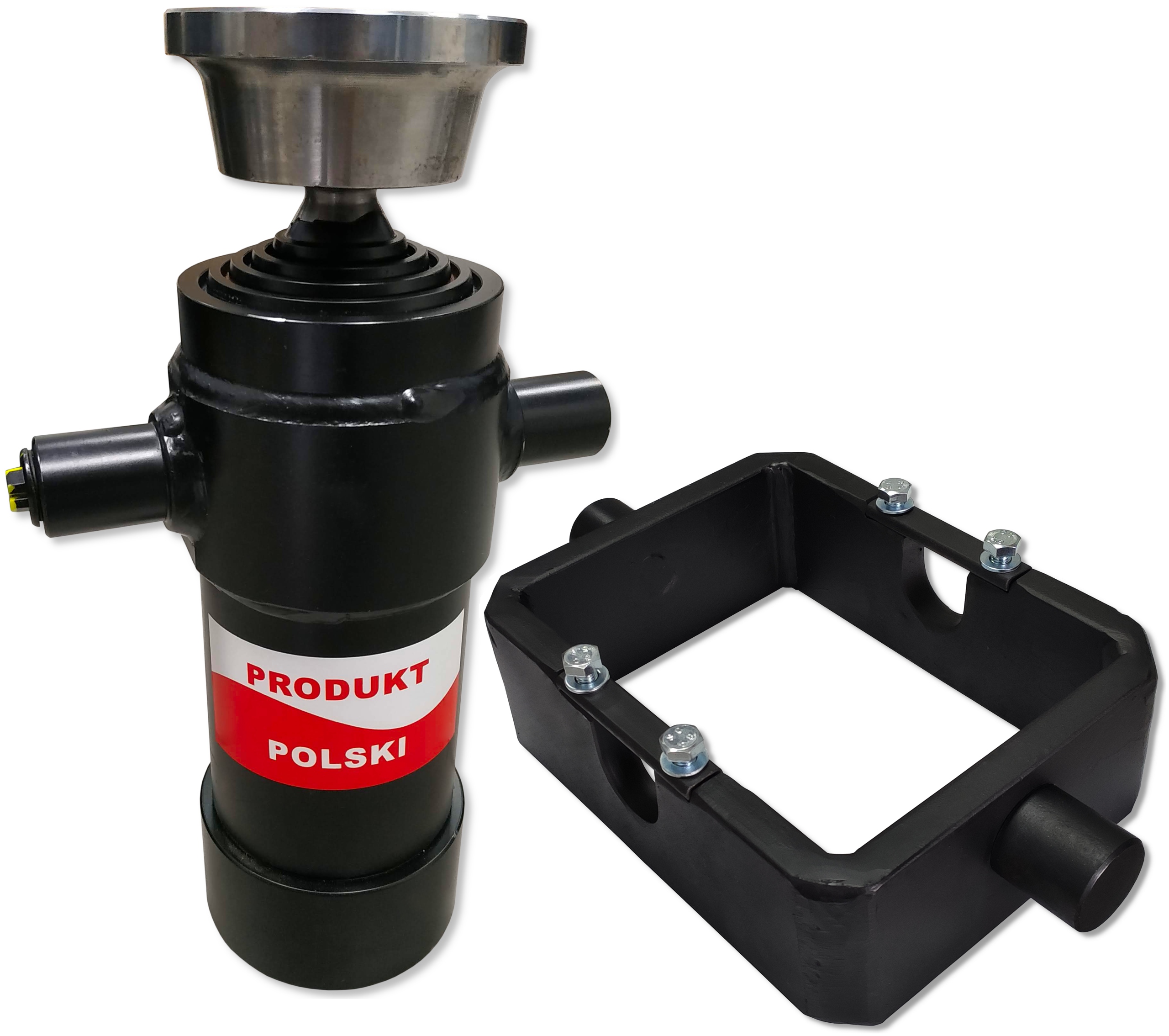

Польский гидроцилиндр с ходом 800 мм с люлькой и гнездом

КОД SKRAW MET: [7152]

Производитель: SM-G (SKRAW MET GROUP)

Обозначение: СТ-4 800-00

_______________________________________________________________________

Это стоит знать при выборе поставщика привода

На фотографиях и изображениях показан только внешний вид внешний вид исполнительных механизмов. Важнейшие элементы, влияющие на качество и правильную работу привода на длительное время, спрятаны внутри (усиленные уплотнения, сальник, шток и высококачественные трубы). Все наши приводы обеспечивают высочайшее качество этих элементов. Выбирая товар из нашего ассортимента, вы делаете хороший и разумный выбор, ведь товар произведен на польской фабрике.

Гидроцилиндр одностороннего действия

Благодаря конструкции в виде 4-х удлинителей цилиндр идеально подходит для автомобилей с низким клиренсом автомобиля, прицепом или высоким карданным валом.

Благодаря своей конструкции используется в самосвальных прицепах с опрокидыванием на 3 стороны (заднюю и боковую).

Гидроцилиндр идеально подходит для машин и устройств с гидравлическим приводом.

Он может использоваться в сельском и плодоводстве, лесном хозяйстве и строительстве.

ГРУЗОПОДЪЕМНОСТЬ 7 ТОН

Слово о телескопах

Телескопические цилиндры состоят из нескольких последовательно выдвигающихся сегментов – хромированных цилиндрических гильз. Это позволяет увеличить выдвижение привода по сравнению с его общей длиной в сложенном состоянии.

Телескопы представляют собой приводы одностороннего действия. Расширение начинается с подачи гидравлического масла под давлением. Возврат привода происходит за счет действия распределителя, сбрасывающего давление из системы - падение происходит под действием силы тяжести, чаще всего под действием веса грузового ящика.

Для предотвращения повреждения рукавной защиты, вызванного чрезмерным давлением при максимальном выдвижении привода, следует использовать защиту (тросовый, гидравлический или электрический запорный клапан).

Скважина выбранный привод, расположенный в центре конструкции, обеспечивает угол наклона грузовой платформы от40 до 45 градусов

В зависимости от типа перевозимого груза вы можете выбрать этот угол. самостоятельно - таблица ниже может оказаться полезной:

ТАБЛИЦА ВЫБОРА ТЕЛЕСКОПИЧЕСКОГО ПРИВОДА

(ТАБЛИЦА ХОДА, НЕОБХОДИМОГО ДЛЯ НАКЛОНА ПРИЦЕПА НА ЖЕЛАЕМЫЙ УГОЛ°)

DP - расстояние между креплением цилиндра и шарнирами прицепа в [мм] ( DP = 1 /2S )

а ° - угол наклона кузова прицепа

C - ход привода в мм

S = DP*2

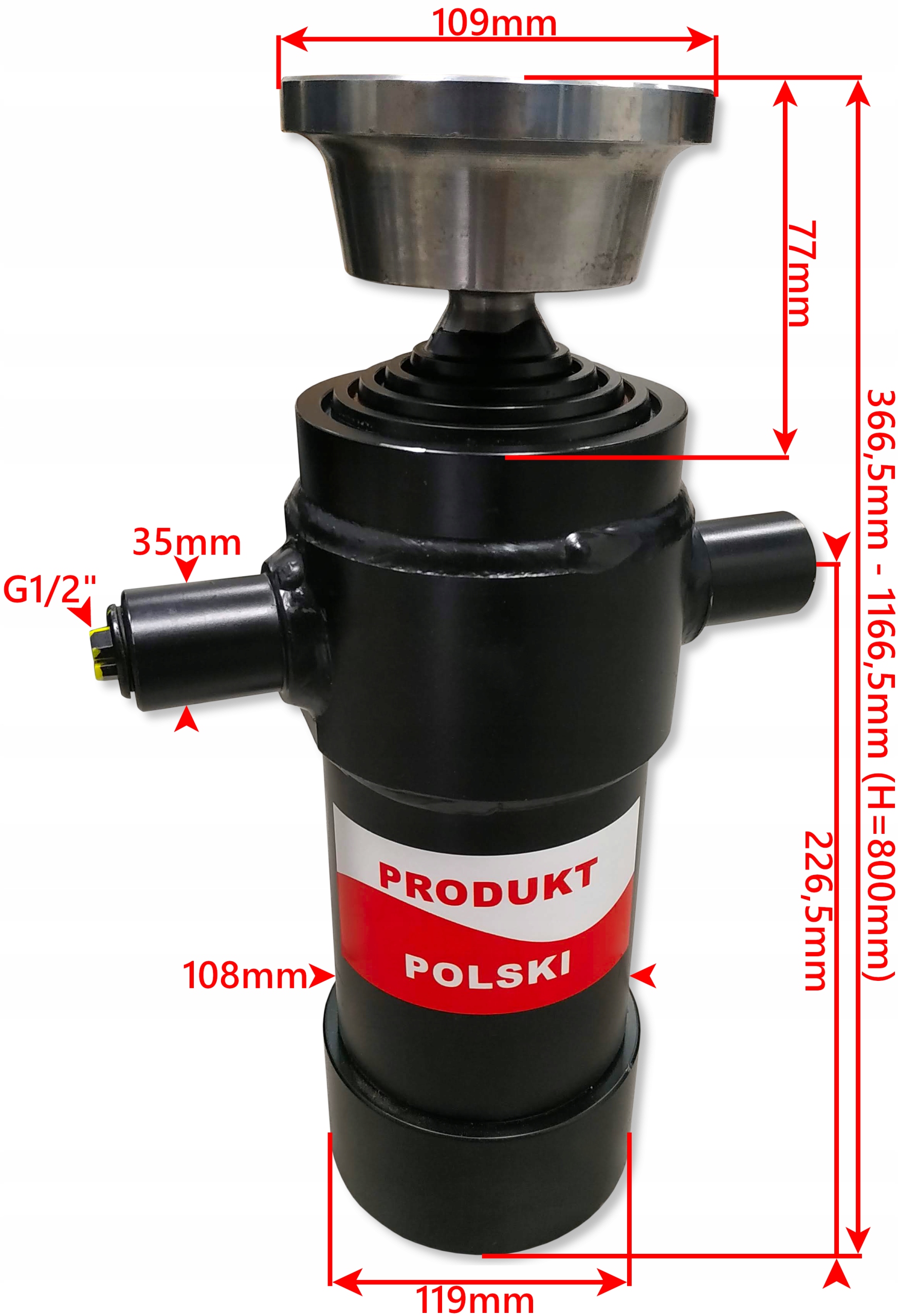

Технические характеристики:

• Количество ступеней: четыре
• Длина привода в сложенном виде 366,5 мм,
• Ход поршня 800 мм,
• Общая длина цилиндра в раскладывании 1166,5 мм,
• Наружный диаметр цилиндра 108 мм,
• Гидравлическое соединение G1/2"
/ul>

Максимальная скорость штоков поршней: 0,5 м/с

Пусковое давление: 0,5 МПа

Максимальное рабочее давление: 160 бар

Требование масла: 3 л

Допустимая температура окружающей среды от -40 до +60 ℃

Допустимая температура масла от -15 до +80℃.

Тип сальника: с резьбой, ввинчивающийся в трубу.

Поршневой шток: хромированное

Тип жидкости: гидравлическое масло на минеральной основе

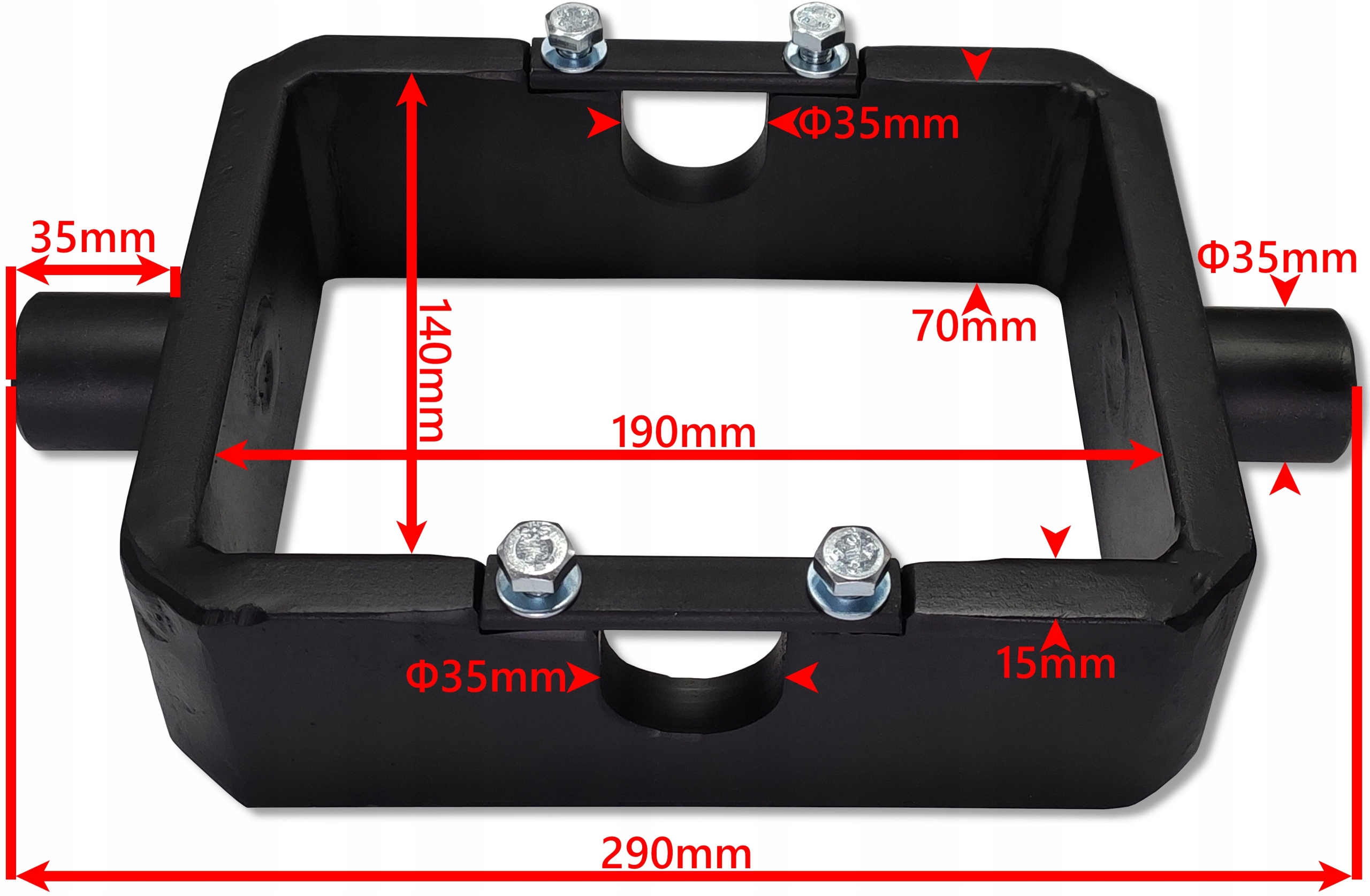

Усиленное крепление привода (люлька)

Лыжка выполнена прочно, гнезда крепления привода усилены, привод крепится винтами с внутренним шестигранником.

С помощью крепления вместе с приводом можно добиться трехсторонней опрокидывания прицепов.

Колыбель подходит для некоторых приводов из нашего предложения.

Технические характеристики:

Вес: 8,5 кг,

Внутренняя ширина: 190 x 140 мм
