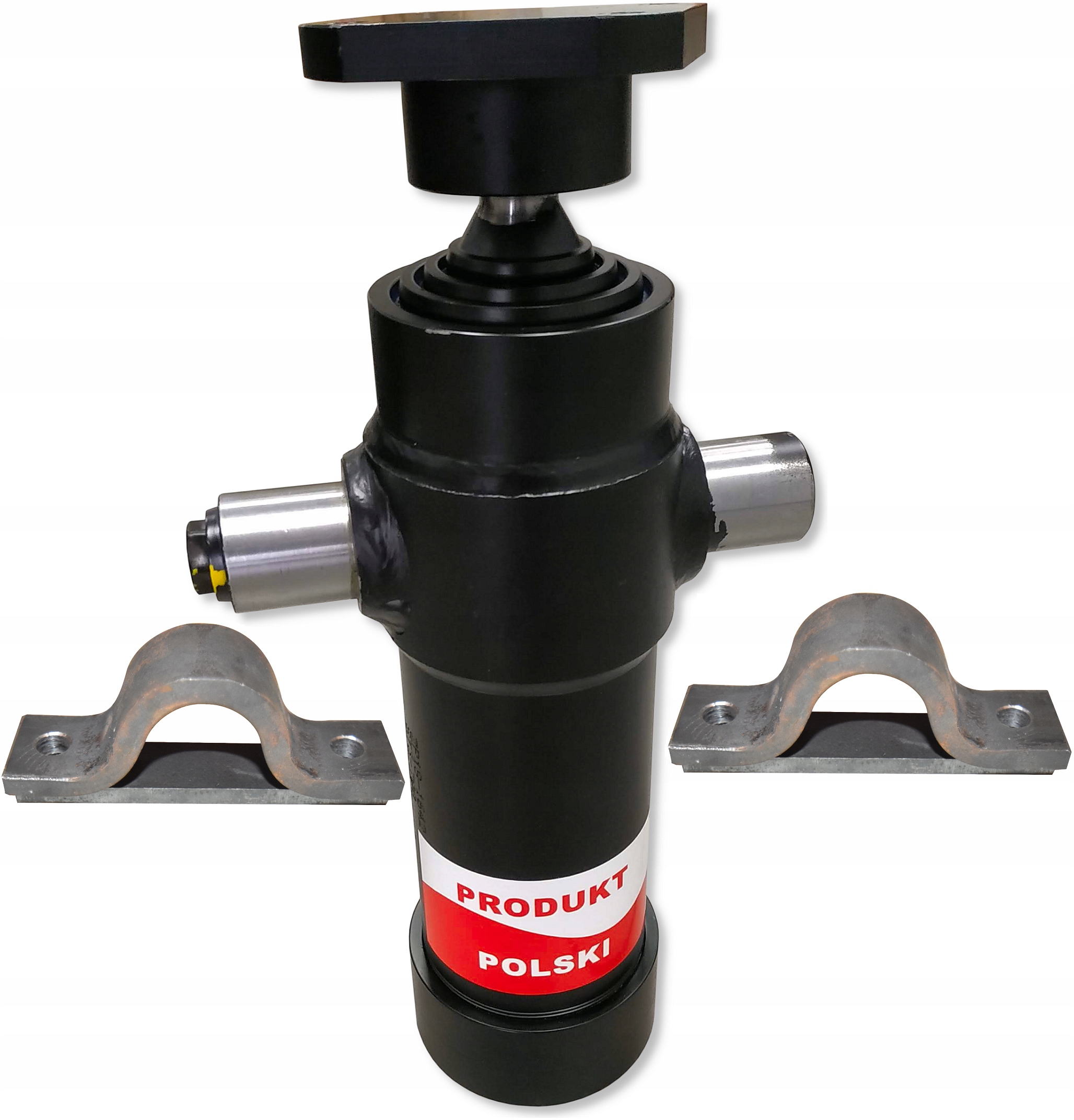

Гидроцилиндр с ходом 700 мм с гнездом и двумя креплениями Φ40 мм

КОД SKRAW MET: [7377]

Производитель: SM-G (SKRAW MET GROUP)

Обозначение: СТ-3 700-00

_______________________________________________________________________

Это важно знать при выборе поставщика привода

Фотографии и изображения показывают только внешний вид исполнительных механизмов. Важнейшие элементы, влияющие на качество и правильную работу привода на длительное время, спрятаны внутри (усиленные уплотнения, сальник, шток и высококачественные трубы). Все наши приводы обеспечивают высочайшее качество этих элементов. Выбирая товар из нашего ассортимента, вы делаете хороший и разумный выбор, ведь товар произведен на польской фабрике.

Гидроцилиндр грузоподъемностью до 5 тонн, устанавливается на прицепы, грузовые фургоны и специализированные автомобили с задней разгрузкой.

Гидроцилиндр идеально подходит для гидроприводных автомобилей. машины и устройства.

Может использоваться в сельском хозяйстве, садоводстве, лесном хозяйстве и строительстве.

Слово о телескопах

Телескопические цилиндры состоят из нескольких последовательно выдвигающихся сегментов – хромированных цилиндрических гильз. Это позволяет увеличить выдвижение привода по сравнению с его общей длиной в сложенном состоянии.

Телескопы представляют собой приводы одностороннего действия. Расширение начинается с подачи гидравлического масла под давлением. Возврат привода происходит за счет действия распределителя, сбрасывающего давление из системы - падение происходит под действием силы тяжести, чаще всего под действием веса грузового ящика.

Для предотвращения повреждения рукавной защиты, вызванного чрезмерным давлением при максимальном выдвижении привода, следует использовать защиту (тросовый, гидравлический или электрический запорный клапан).

Скважина выбранный привод, расположенный в центре конструкции, обеспечивает угол наклона грузовой платформы от40 до 45 градусов

В зависимости от типа перевозимого груза вы можете выбрать этот вариант. расположитесь под углом – может оказаться полезной таблица ниже:

DP - расстояние между креплением цилиндра и шарнирами прицепа в [мм] ( DP = 1 /2S )

а ° - угол наклона кузова прицепа

C - ход привода в мм

S = DP*2

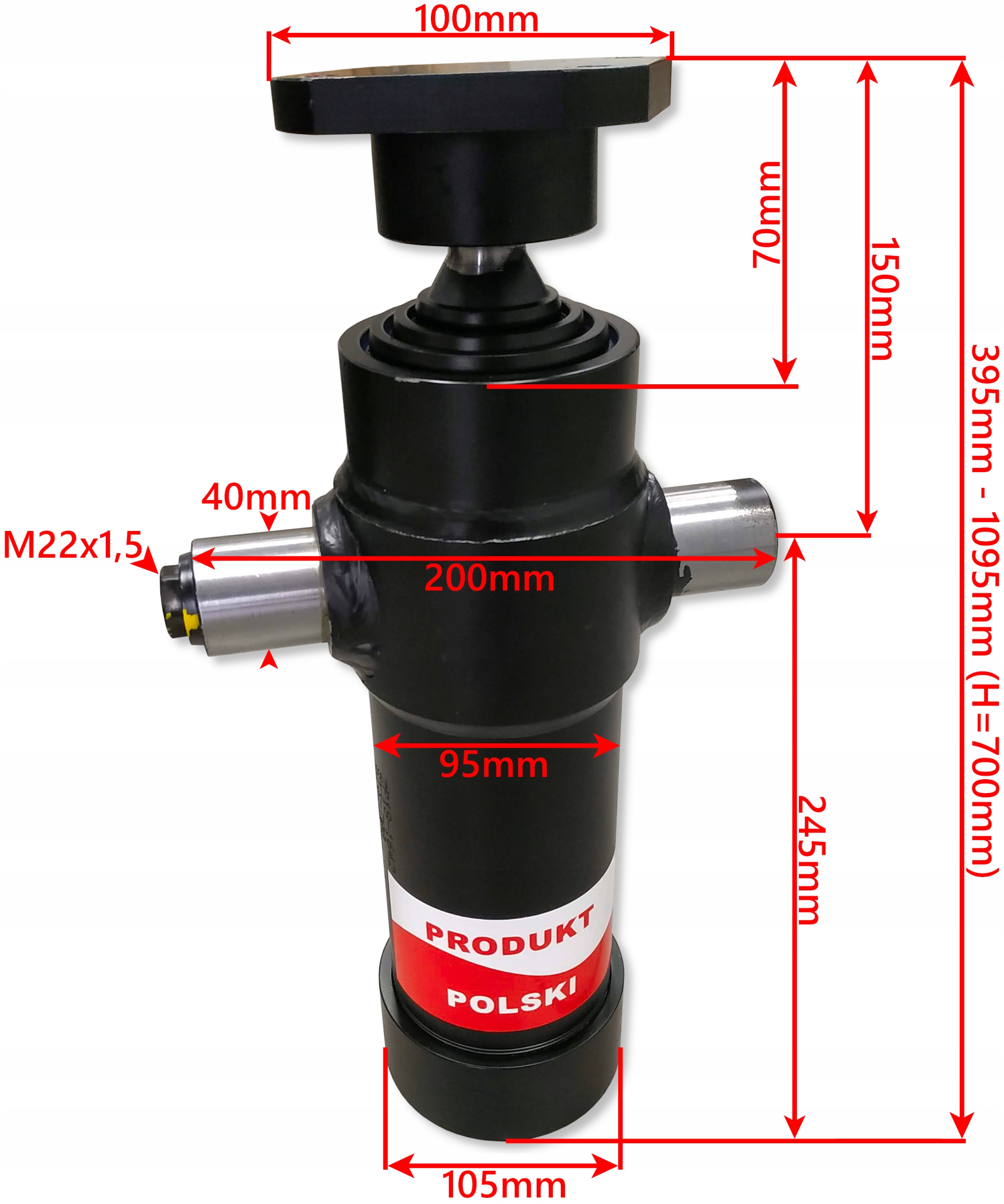

Технические характеристики:

3-ступенчатый привод

• Привод установлен на монтажных штифтах диаметром 40 мм.
• Длина привода в сложенном виде: 395 мм.
• li>
• Ход поршня: 700 мм.
• Общая длина цилиндра в раскладывании: 1095 мм.
• Диаметр кулинатора: 95 мм.
• Порт для установки: M22x1,5

Максимальная скорость. шток поршня: 0,5 м/с

Пусковое давление: 0,5 МПа

Максимальное рабочее давление: 160 бар

Требование масла: 2,5 л

Допустимая температура окружающей среды от -40 до +60℃

Допустимая температура масла от -15 до +80 ℃

Тип сальника: с резьбой, ввинчивающийся в трубу

Шток поршня: хромированный

Тип жидкости: гидравлическое масло на основе минерального масла

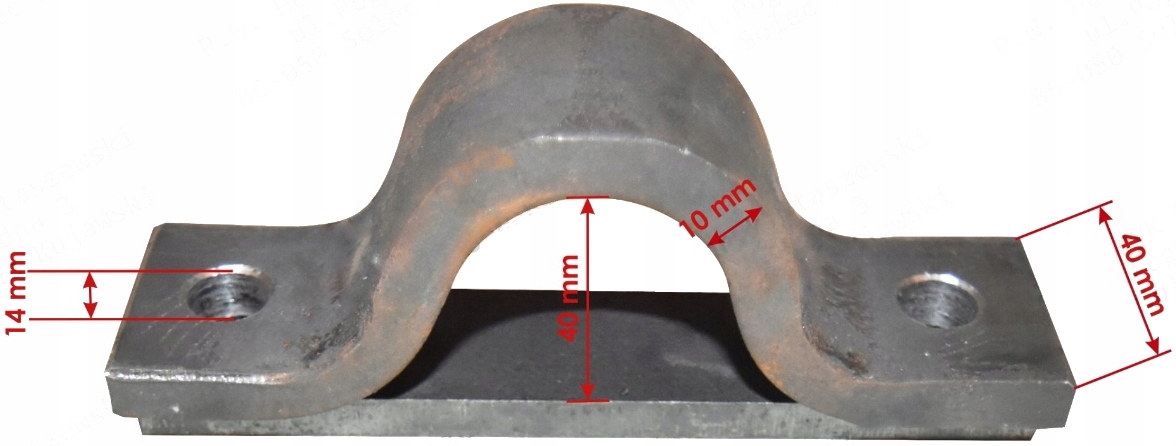

Крепление баллона Φ40мм

Крепление выполнено монолитным.

Используется для крепления баллонов или люльки к раме автомобильного прицепа с помощью винтов, либо приваривается.

Крепление идеально подходит к нашим приводам и коромыслам.

Технические характеристики:

Ширина отверстия 40 мм,

Диаметр монтажного отверстия 14 мм,

Крепление состоит из двух элементов.

Гнездо Φ45 мм для гидропривода

Гнездо предназначено для приводов, используемых в прицепах, легковых автомобилях, полуприцепах, сельскохозяйственных машинах с самосвалом.

Можно использовать в сельском хозяйстве, садоводстве, лесном хозяйстве, строительстве и в широком понимании промышленности.

Технические характеристики:

• Гнездо для шарика диаметром 45 мм
• Гнездо имеет 4 отверстия fi 11 мм/li>
• Высота розетки 43 мм
• расстояние между отверстиями 69 мм

Фиксируется двумя втулками плюс сегеровым кольцом.

Седло смазывается каламиткой.

Внимание! Цвет актуатора может отличаться в зависимости от текущей поставки.
