Тарілка US25 US-25 для Bester Magster 160 200 250 315
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 52
Просматривая «Тарілка US25 US-25 для Bester Magster 160 200 250 315», вы можете быть уверены, что данный товар из каталога «Другие аксессуары» будет доставлен из Польши и проверен на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.
Здравствуйте, уважаемый покупатель!!!
Мы занимаемся ремонтом сварочного оборудования более 20 лет. Ремонт предполагает не только замену поврежденного элемента, но и анализ причин возникновения неисправности, поиск слабых мест поврежденного компонента и поиск решений по устранению таких неисправностей в будущем. Полученные таким образом знания позволили нам разработать собственные варианты плат управления, полностью совместимые с оригиналами, но лишенные их слабых мест, >конструктивных дефектов или отдельных недостатков. Мы заменяли вышедшие из строя слабые элементы на более качественные, вводили различные виды фильтров и защит, а зачастую модуль проектировался заново - полностью с нуля - чтобы устройство наконец-то заработало правильно б>. Модули изготавливаются с использованием современных комплектующих – что также имеет решающее значение при замене старых модулей, изготовленных несколько или несколько десятков лет назад.
На первых фотографиях в галерее изображен оригинальный модуль – это показательное фото – так что его легко узнать.что за драйвер? На следующих фотографиях показан модернизированный сменный контроллер, который мы предлагаем. Подробности всегда описаны для конкретного устройства.
Если вы не уверены, что именно повреждено в вашем устройстве - не ремонтируйте его методом «слепой замены»следующих компонентов.. .
Иногда бывает, что поврежден другой элемент, чем может показаться неопытному человеку, а иногда бывает, что неисправность более обширная - и без ее выявления и устранения - например, замена самой платы не поможет. привести к повреждению нового, иначе устройство поработает некоторое время, а затем снова выйдет из строя.

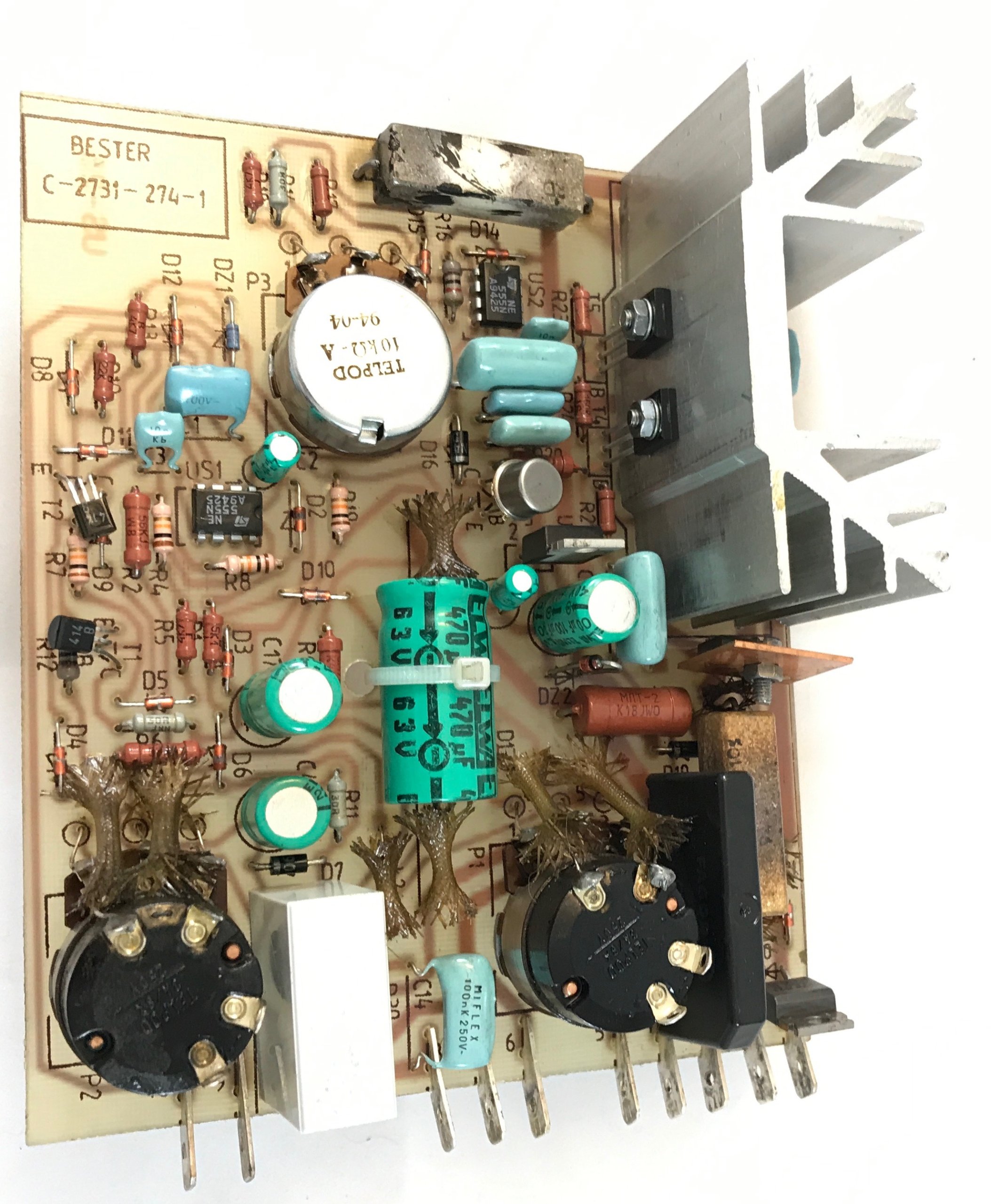

На фотографиях выше и ниже изображена оригинальная пластина US-25. Фотографии предназначены для показательных целей. Предметом предложения является замена диска, на 100% соответствующая оригиналу, показанная и описанная ниже.
Предложенные здесь компоненты являются ЗАМЕНАМИ оригинальных, на 100% совместимых с оригиналом по подключению, работе и размерам, но во многих случаях улучшены – в оригинале использованы слабые элементы были заменены на более сильные.

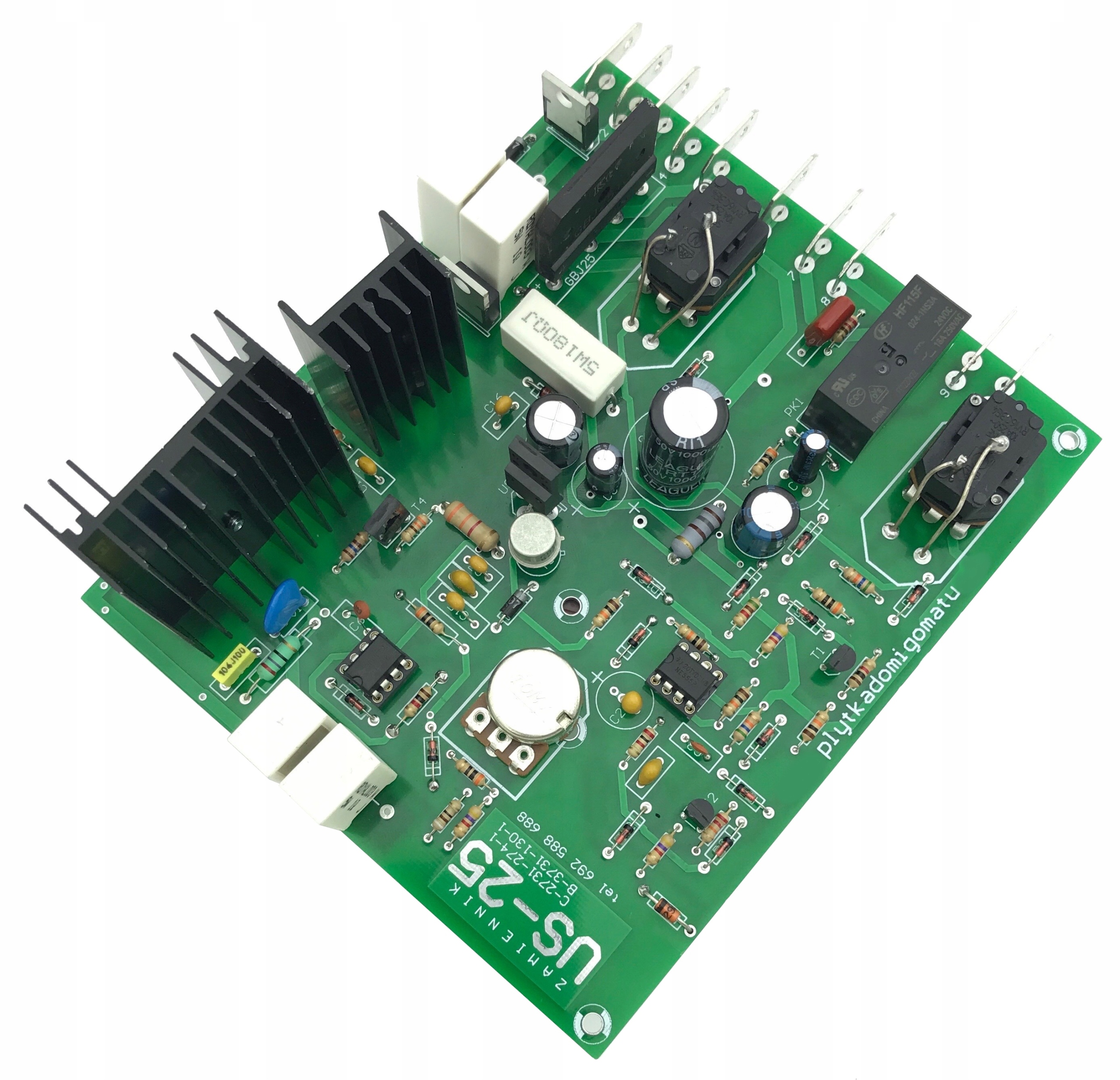

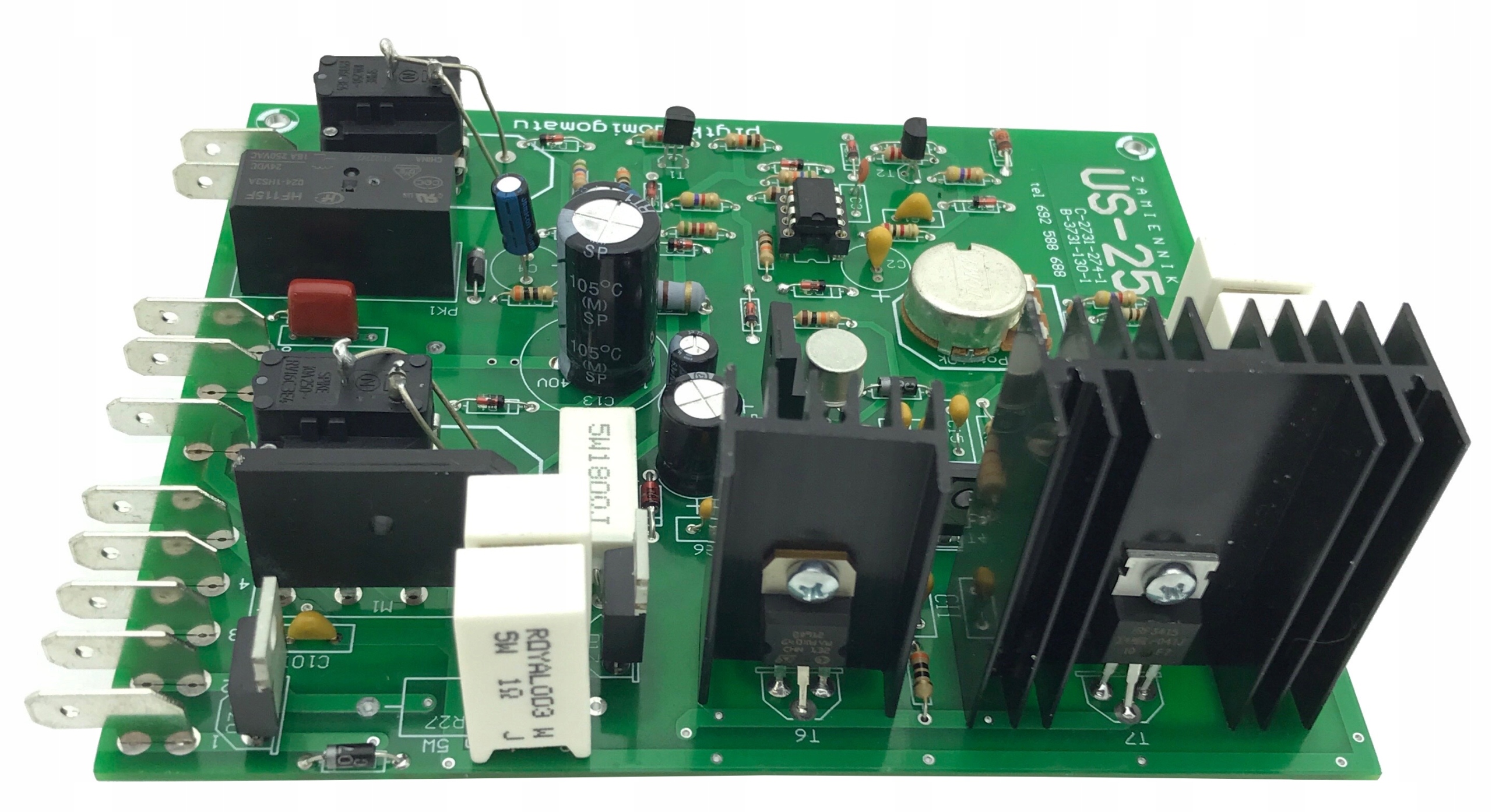

Предмет аукциона — основная плата управления УС-25 для Bester MagSter 160, 200, 250, 315 и других мигоматов.
Предлагаемая плата управления представляет собой ЗАМЕНА оригинал - US-25, также отмеченный кодом B-3731-130-1 или C-2731-274-1
100% совместим с оригиналом по подключению, работе и размерам, но в некоторых деталях улучшен - слабые элементы использованные в оригинале, заменены на более сильные.
Плата представляет собой замену оригинальной платы по принципу Plug&Play, но она более долговечна — многие элементы более мощные, чем в оригинальной плате.
Наиболее важным изменением является инновационная система управления приводом - своеобразный "гибрид" :) - в первых версиях борта УС-25 имели в качестве исполнительного элемента (управление привод двигателя и его торможение) - биполярные транзисторы ( проще говоря - транзисторы старого типа, чувствительные к перегрузкам, сильнее нагревающиеся под нагрузкой - поэтому плата имела большой теплоотвод, но в свою очередь они были устойчивы к сетевым перенапряжениям, скачки напряжения и т. д.). Позже были использованы MOSFET-транзисторы (как в тормозной, так и в приводной системах). MOSFET-транзисторы - проще говоря - намного современнее - они гораздо меньше нагреваются (в этом типе применения), они обеспечивают гораздо лучший крутящий момент для двигателя (он более мощный) - и они гораздо менее чувствительны к перегрузке - но у них есть и недостаток – они чувствительны к перенапряжениям, скачкам напряжения или различным видам электрических помех в помещении, где они работают. Поэтому в неблагоприятных условиях - в комплекте из двух МОП-транзисторов, где один отвечает за привод, а другой за торможение - может случиться так, что во время работы двигателя - случайно - в результате сетевых помех - тормозной транзистор включится на короткое время. момент - это вызывает короткое замыкание (система одновременно хочет завести двигатель и остановить его) - и это самая частая причина поломки данной платы.
В результате такого дефекта - либо плата перегорает предохранители, или двигатель все время работает на полных оборотах, или двигатель вообще не работает, но все очень сильно греется.
В нашей замене мы использовали оба типа транзисторов - использовав их преимущества (устойчивость к помехам, более высокий КПД, более высокий приводной момент).
Итак:
Транзистор MOSFET работает в системе привода двигателя, обеспечивая двигателю более высокую мощность и в то же время нагревая его. меньше.
В тормозной системе используется известный по старой модели биполярный транзистор – обеспечивающий невосприимчивость к помехам и существенно снижающий риск одновременного срабатывания тормозной системы при двигатель работает.
Чем замена отличается от оригинала??? Нужно ли мне что-то менять???
В данном случае есть одно отличие - оригинальная плата крепится к передней стенке мигомата с помощью гаек, накрученных на длинные штыри потенциометра. К сожалению, потенциометры с такими ручками дороги и их трудно достать, использование таких потенциометров увеличит цену платы примерно на 100 злотых. Именно поэтому были использованы классические потенциометры с короткой резьбой — для монтажа такой платы пользователю следует проделать в передней пластине два или три отверстия сверлом М3 (эти отверстия уже сделаны в пластине — поэтому просто обведите их и просверлите насквозь). пластина) - а затем - используя текстолитовую пластину, которая уже есть в вашем мигомате и отделяет вашу пластину от металлической передней стенки - прикручиваем новую пластину винтами М3. Это единственное усложнение и «модификацию», которую необходимо сделать. В остальном все подходит и работает как оригинал. Диаметр оси и длина оси потенциометров совпадают, поэтому можно использовать оригинальные ручки. При необходимости мы также предлагаем ручки (кнопки).
Механическая сборка пластины немного отличается от оригинала. Оригинальная плата крепилась на резьбу потенциометров — они имели длинные резьбовые корпуса, что позволяло навинтить две гайки — одну, крепящую потенциометр к плате, а другую — крепящую плату к передней стенке устройства. /p>
К сожалению, потенциометры такого типа в настоящее время не получили широкого распространения, поэтому их трудно достать и, следовательно, они очень дороги (это значительно увеличило бы цену платы).
p>

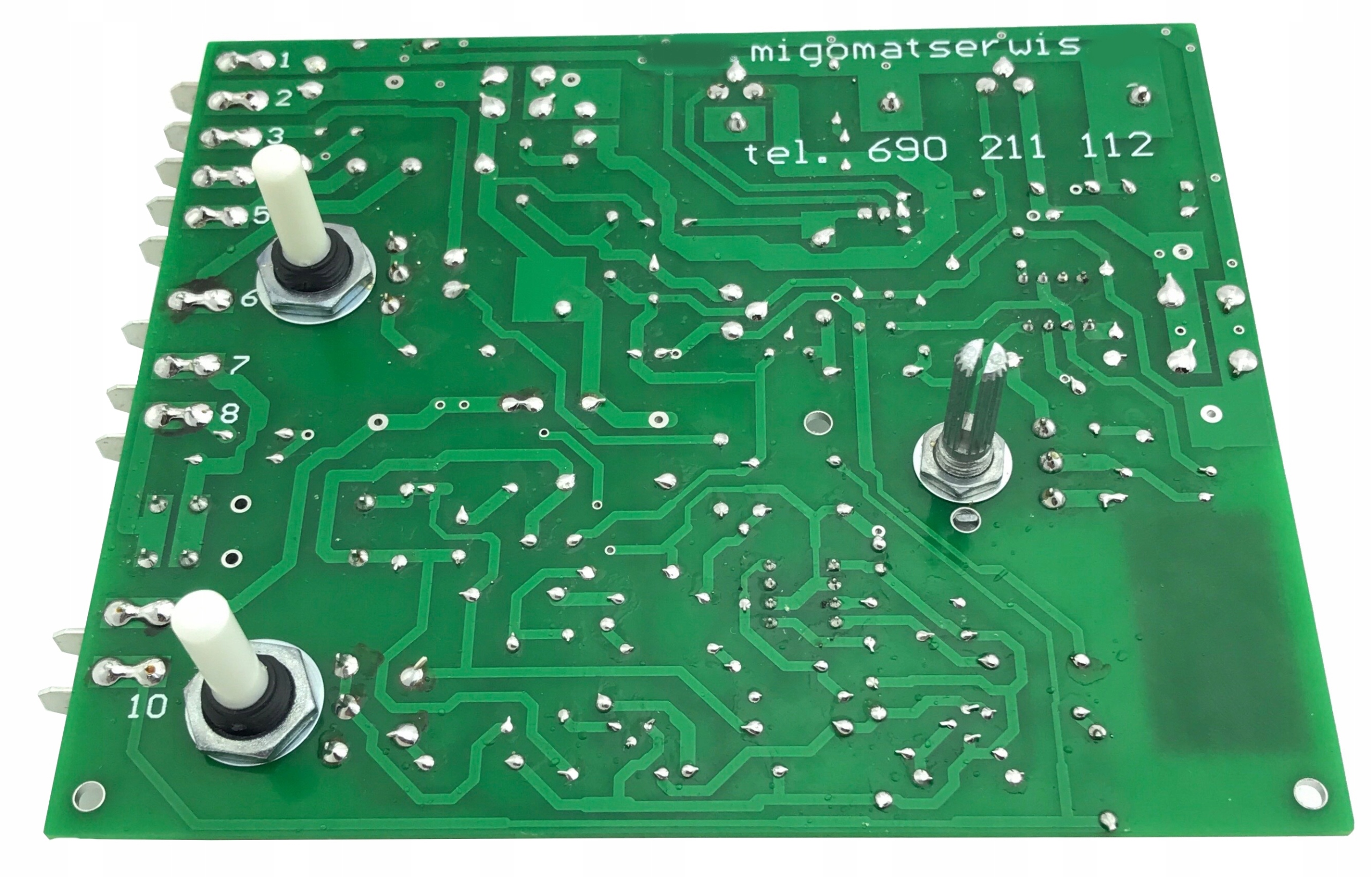

Поэтому мы решили способ сборки по-другому - в пластине есть три отверстия fi=3мм - проделайте в этих местах отверстия на передней панели устройства - и прикрутите пластину дополнительными винтами М3. (вспоминая, конечно, бакелитовую изоляционную пластину, которая отделяла старую плату от листового корпуса мигомата).
Потенциометры имеют одинаковый диаметр оси (6,3 мм) и ее длину, соответствующую оригинальной - старые ручки подойдут, но мы также предлагаем новые ручки большого диаметра - удобные в использовании.
Дополнительное примечание - поврежденная плата может перегореть. предохранители в устройстве. Перед запуском мигомата с новой платой - проверьте все предохранители внутри устройства - и при необходимости замените их новыми - с соответствующим рабочим током.
