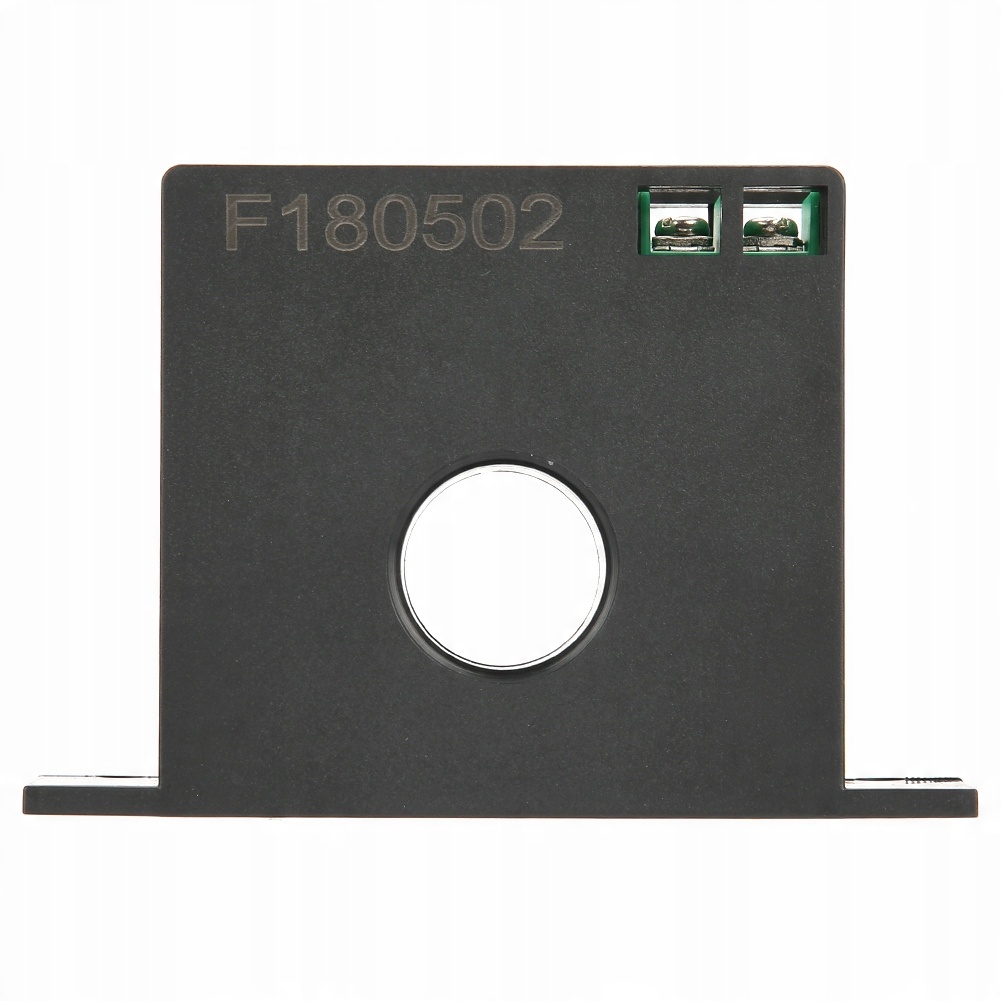

SZT20-CH-420E ПЕРЕтворювач ПЕРЕДАВАЧ ТРАНСФОРМАТОР
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 2
Покупая «SZT20-CH-420E ПЕРЕтворювач ПЕРЕДАВАЧ ТРАНСФОРМАТОР», вы можете быть уверены, что данный товар из каталога «Трансформаторы» вы получите в срок 5-7 дней после оплаты. Товар будет доставлен из Европы, проверен на целостность, иметь европейское качество.
Преобразователь переменного тока SZT20-CH-420E обеспечивает изолированное измерение переменного тока в сети или цепи в режиме реального времени и преобразует его в выходной сигнал тока 0–5 В/0–10 В или 4–20 мА постоянного тока. Его можно комбинировать с различными AD и создавать различные цифровые централизованные системы сбора данных. Или отправьте в ПЛК для создания системы автоматического управления или сопоставьте традиционные аналоговые и цифровые индикаторные приборы, отобразите измеренное значение.
Особенности:
1. Взаимный контроль индуктивного тока, высокая точность обнаружения тока, стабильная производительность, безопасная изоляция входа и выхода.
2. Измеренный переменный ток: можно выбрать 0–10 А/20 А/50 А, 0–100 А/150 А/200 А.
3. Выходной сигнал постоянного тока: 0–5 В/0–10 В/4–20 мА, доступны три формы.
4. Установка и использование просты и удобны, нет необходимости подключать серию постоянного тока к цепи при измерении.
5. Сердцевидная конструкция, изоляция выдерживает напряжение до 2000 В переменного тока.
6. Магнитный гистерезис менее 1%, может использоваться в условиях сильного магнитного поля.
7. Внешний корпус изготовлен из самозатухающего материала, безопасного и прочного.
8. Он используется для контроля переменного тока, обнаружения, защиты от перегрузки по току, а также в качестве электронного переключателя для систем автоматического управления.
9. Подходит для различных применений, требующих преобразования тока и напряжения.
10. Он характеризуется высокой перегрузочной способностью, высокой точностью, высокой изоляцией, высокой безопасностью, низким энергопотреблением и сильной защитой от помех.
ТРАНСФОРМАТОР ПЕРЕДАЧИ SZT20-CH-420E
Спецификация:
Название продукта: преобразователь переменного тока
Модель: SZT20-CH-420E
Источник питания:
Тип выхода напряжение, автономное питание, внешний ток не требуется.
Для токового выхода требуется внешнее напряжение постоянного тока: 24 В ± 10 %
Ток входного контура (переменный ток):
0–10А/20А/50А (серия SZT15)
0–100A/150A/200A (серия SZT20)
Тип выхода (постоянный ток):
Тип выходного напряжения: 0–5 В/10 В
Тип токового выхода: 4–20 мА
Минимум включения:
0,5 ± 0,2 А (круглого типа)
1,5 ± 0,2 А (тип клещей)
Максимальный сквозной ток: 200 %, ток питания не может превышать 200 % от номинального значения
Потребляемая мощность: ≤ 1 Вт
Лента: ≤1%
Точность: ±1%
Максимальный ток утечки: ≤0,1 мА
p>
Линейность: 10%–100%
Время отклика: ≤200 мс
Диаметр сквозного сердечного провода: 0,35–20 мм
Рабочая температура: -20–60°С. °C
Рабочая влажность: 5–95 % (без конденсата).
Материал корпуса: самозатухающий АБС-пластик (Cycolac 94v-0)
Изоляция выдерживаемое напряжение: 2000 В переменного тока, 50/60 Гц, 1 мин
. ТРАНСФОРМАТОР ПЕРЕДАЧИ SZT20-CH-420E
Список упаковки: 1 * преобразователь переменного тока
Принцип работы:
1. На основе электромагнитной индукции при изменении тока в цепи будет генерироваться индукционный ток. Преобразование большого тока в стандартный малый ток с помощью трансформатора
2. Через соответствующую схему обработки сигнала и схему управления выходом сигнал постоянного тока 0–5/10 В или 4–20 мА может выводиться и передаваться в систему следующего уровня.
ТРАНСФОРМАТОР ПЕРЕДАЧИ SZT20-CH-420E
