драйвер для цифровых светодиодных лент

✅ gpio выходы

✅ с встроенным микрофоном

✅ Возможность соединения кнопки

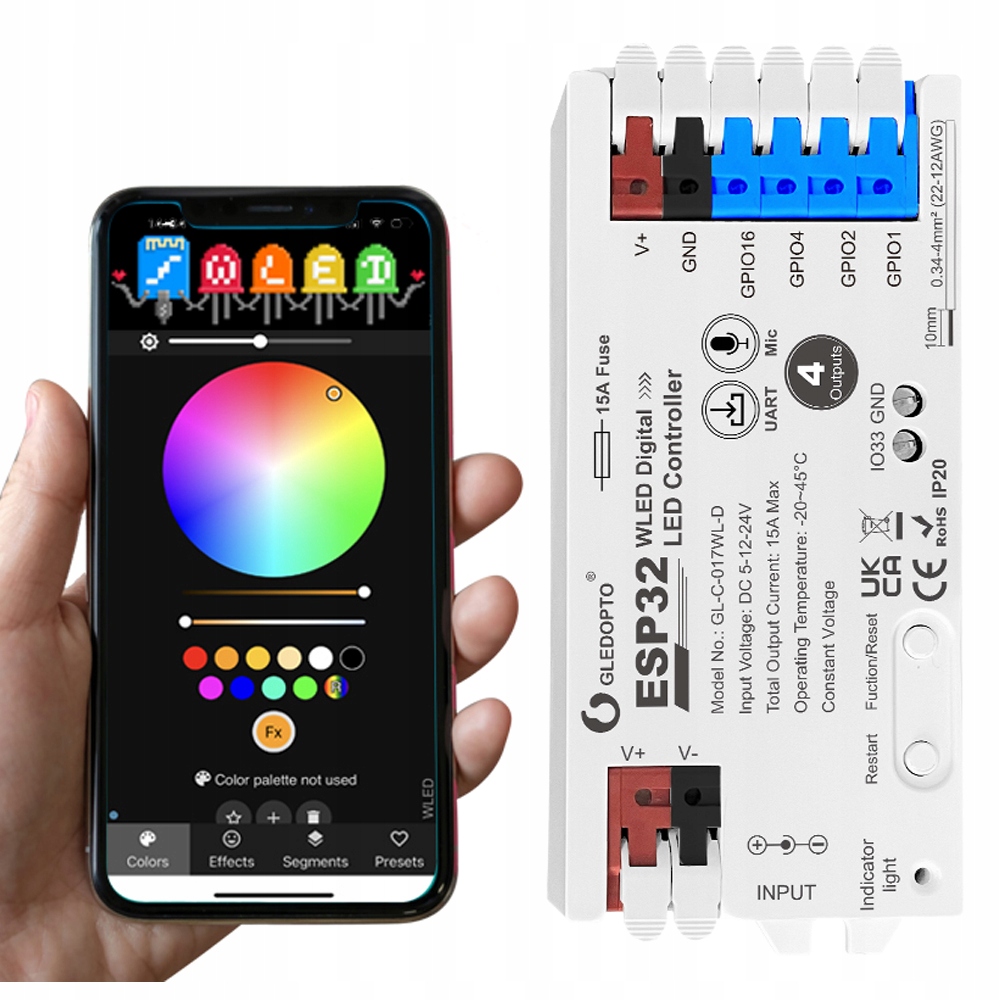

Intellent four -Channel wled -ws281x, Magic Pixel. Модуль может управлять лентой, состоящей из максимальных систем IC 800 .

Контроллер основан на модуле Wi -Fi ESP32.

благодаря порт -портам и контроллеру позволяет подключать кнопки колокольчиков для управления или других устройств, например, датчики. Magic Pixel WLED - это тип адресной светодиодной полоски, которая позволяет индивидуальному управлению каждому светодиоду создавать эффекты динамического освещения и анимацию. Каждый диод на ленте может отображать разные цвета и яркости независимо от других, что позволяет создавать сложные конструкции и световые последовательности.

Цифровая светодиодная полоска часто используется в дизайнах DIY, украшениях, акцентном освещении, а также в профессиональных инсталляциях освещения. Используя контроллер WLED, пользователи могут легко управлять и запрограммировать ленту с помощью Wi-Fi.

контроллер WLE может быть настроен и контролирован с помощью:

• Приложение на телефоне (например, wled native, swled)
• В Домашний помощник по приложениям

Наиболее важные функции

• 4 Управляющие выходы: Возможность подключения к четырем цифровым светодиодным лентам одновременно. By default, the active GPIO16 output, Others (GPIO1, GPIO2, GPIO4) can be configured in the application
• High performance: The maximum total output current is 15A, which allows you to support extensive LED installations
• wide power range: 5V, 12V and 24V voltage support DC, which ensures compatibility with most digital tapes
• встроенный микрофон: включает синхронизацию световых эффектов с помощью звука или музыки (аудиореактивная функция)
• Простая конфигурация с помощью приложения WLED: контроль, конфигурация эффекта и интеграция с WiFi с использованием интуитивного приложения на Android/IOS
. WS2812B, WS2815, SK6812, SM16703, FL19038, FW1935, UCS2903B и другие популярные модели цифровых светодиодных полос
• Рельеф функций: для полного отключения питания в режиме «Стоичный» для обеспечения энергетического сохранения (настройка в приложении, в приложении, в приложении.
• порт USB -C для программирования: облегчает обновление прошивки и расширенную конфигурацию с помощью UART1
• Функциональный: Краткий пресс -ВКЛ/OFF, длинное (1s) -колорное изменение, очень длинные (10S) -заводные настройки и активацию режима AP1
• . × 18 мм1
• Рабочая температура: от -20 ° C до +45 ° C1

  .

Схема светодиодного соединения

Конфигурация реле (конфигурация реле)

Реле позволяет вам полностью отключить источник питания светодиодной полосы при ее отключении, что значительно уменьшает энергопотребление в режиме ожидания.

без реле: светодиодная лента принимает электричество, даже когда она выключена - высокое потребление выхода на пенсию. Реле: После выключения светодиодной полосы реле полностью отрезает источник питания - низкое потребление энергии в режиме ожидания.

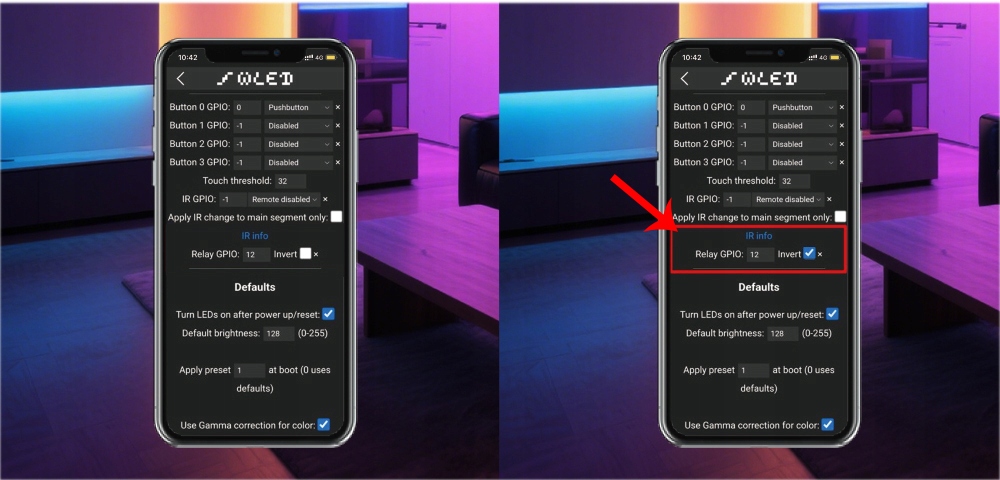

Конфигурация в приложении WLED:

Перейдите в «config» → «Светодиодные предпочтения».

Установите «Реле GPIO» в 12.

"Invert".

Сохраните настройки.

Преимущество: Энергетическая экономия и продление срока службы светодиодной установки

встроенный -ин микрофон

Контроллер WLED ESP32 с встроенным микрофоном является отличным решением для людей, которые хотят создавать динамическое и интерактивное освещение дома, на вечеринках или в художественных проектах. Благодаря расширенным технологиям и широким вариантам конфигурации вы можете достичь удивительных осветительных эффектов, адаптированных к индивидуальным потребностям.

конфигурация микрофона

Цель: он обеспечивает синхронизацию световых эффектов с музыкой или звуком из среды (аудиореактивный режим).

Первая конфигурация после сброса:

Перейдите в «config» → «Usermods».

Выберите «Digitalmic» и введите следующие параметры:

Тип микрофона: общий i2s

12S SD PIN: 26

12s ws pin: 5

12S SCK PIN: 21

Сохраните настройки, а затем перезапустите контроллер.

Активация: после перезапуска перейдите к «Информации» и запустите функцию «Audio Reactive».

Управление извне локальной сети Wi-Fi

WLED-это программное обеспечение с открытым исходным кодом, которое работает на микроконтроллерах ESP32. Это означает, что все услуги размещены локально на вашем устройстве WLED. Следовательно, вы можете управлять своими огнями только в вашей локальной сети (дома).

Если вам нужен удаленный доступ для контроллера, который можно сделать из любой точки мира, вы можете сделать это несколькими способами, некоторые требуют дополнительного оборудования:

каталог дикого в Интернете, создать правило перенаправления порта для локального IP -адреса вашего ESP и порта (например, 12345) в конфигурации Router. Если ваш публичный IP -адрес часто меняется, используйте DNS Dynamic Service, чтобы всегда был доступен контроллер WLED. Вы не знаете, что означают эти понятия или как это сделать? Поиск в Google Фраза «[Модель вашего маршрутизатора] направление портов»!

Home Assistant - Подключите контроллер с помощью программного обеспечения Home Assistant. Убедитесь, что ваша установка HA имеет доступ из -за пределов вашей локальной сети.

Amazon Echo Devices - Подключите контроллер WLE с динамиком Alexa.

philips hue - если у вас есть мост Philips Hue, чтобы синхронизировать контроллер с ним

IO33 Интерфейс - кнопки

Контроллер оснащен интерфейсом GPIO33, который позволяет подключать кнопки или переключатели.

Пример конфигурации к кнопке (Bell) (gpio33):

Короткий нажмите: выключение/выключение.

Длинный пресс (1 секунда): изменение цвета.

long press (10 секунд): переход к режиму AP Wi-Fi («Wled-AP»).

Кнопка 1 (gpio33):

короткое нажатие: регулировка яркости.

Двойной щелчок: изменение цвета в музыке.

Спецификация контроллера WLES ESP32
