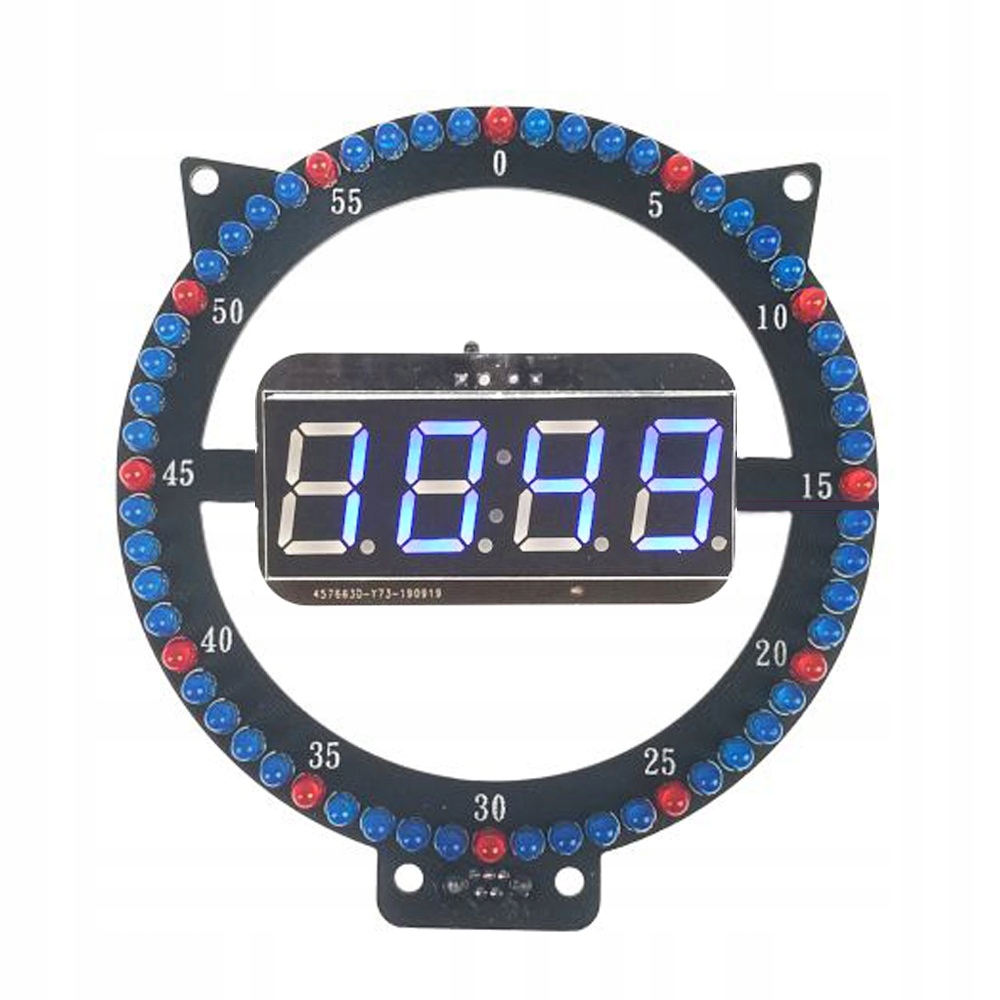

Светодиодные часы-будильник-термометр

для самостоятельной сборки, пайка по технологии SMD.

Продвинутая система сборки.

Время сборки 180 минут.

Продвинутая система сборки.

Время сборки 180 минут.

p >

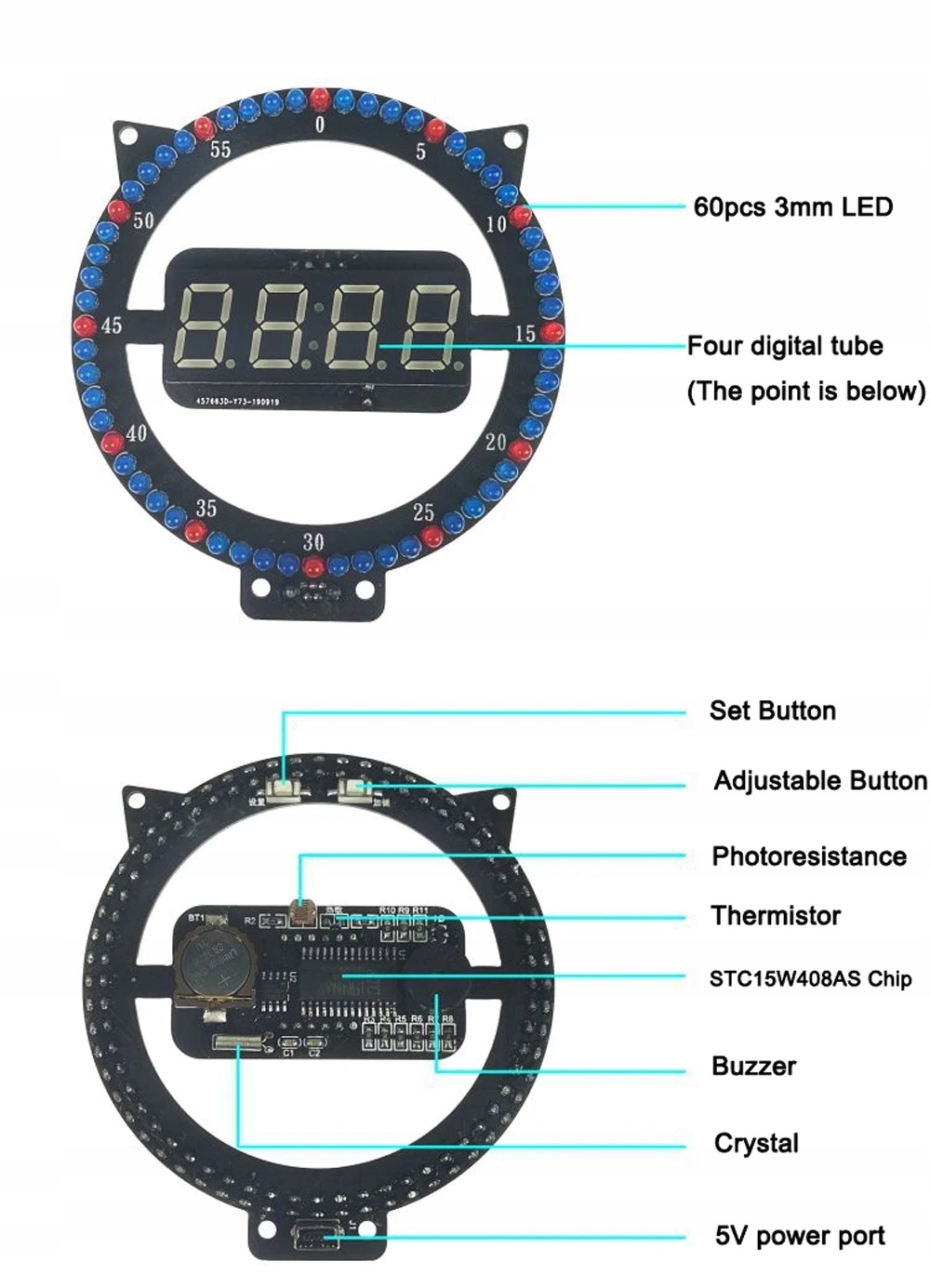

Часы имеют 13 видов светодиодной анимации

Будильник, термометр.

2 . После установки минут нажмите кнопку установки второй раз, чтобы войти в настройку. На этом этапе каждый раз, когда вы нажимаете кнопку «плюс», отображаемое время будет увеличиваться на 1, а значение будет от 0 до 23. В соответствии с текущим временем достаточно установить соответствующее значение.

3 . После установки времени нажмите кнопку установки в третий раз, а затем введите настройку сброса секунд. В течение этого времени будут отображаться текущие секунды, и секунды будут меняться. На этом этапе каждый раз, когда вы нажимаете кнопку «плюс», секунды будут сбрасываться на ноль. Если пользователь может установить количество секунд в соответствии с реальным временем, когда секунды реального времени равны 00, нажмите кнопку «плюс», чтобы установить секунды. (При настройке минут установите минуту на одну минуту больше, чем фактическое число, т. е. фактические 50 минут установите на 51 минуту. Это только тогда, когда секунды сброшены на ноль.

Точно)

Точно)<р >4. Нажмите кнопку установки в четвертый раз, чтобы ввести настройку минут будильника. В это время каждый раз, когда вы нажимаете кнопку № 2, отображаемое значение увеличивается на 1, а значение составляет от 0 до 59. В соответствии с текущим временем установите соответствующее значение. Возможно.

5. Нажмите кнопку настройки пятый раз, чтобы войти в настройку будильника. В это время каждый раз, когда вы нажимаете кнопку «плюс», отображаемое время или 1 будет увеличиваться, а значение составляет от 0 до 23. В соответствии с текущим временем устанавливается соответствующее значение. Возможно.

6. Нажмите кнопку установки в шестой раз, текущая цифровая трубка отобразит «1-00», в это время включите или выключите функцию будильника, нажмите кнопку «плюс», чтобы включить или выключить, 1-00 «означает выключение», 1-11" означает включение)

7. Нажмите кнопку установки в седьмой раз, текущая цифровая трубка отобразит «2 00», в это время введите или выключите функцию управления освещением, нажмите клавиша «плюс» для включения или выключения («2 00» означает «отключено», «2» 11» означает «открыто»)

8. Нажмите кнопку установки в восьмой раз, на текущей цифровой трубке отобразится «3». 00», в это время введите функцию включения или выключения отображения температуры, нажмите кнопку «плюс», чтобы включить или выключить («3 00» означает «выключить», на обычном экране дисплея всегда будет отображаться текущее время, «3-11» означает «включено»). , и обычный экран дисплея будет переключаться между отображением часов и температурного цикла)

9. Нажмите кнопку установки девятый раз, чтобы вернуться к обычному экрану дисплея.

10. На обычном экране каждый раз, когда вы нажимаете клавишу «плюс», эффект светодиодной анимации переключается один раз.

Блок питания 5 В, USB-кабель в комплекте.

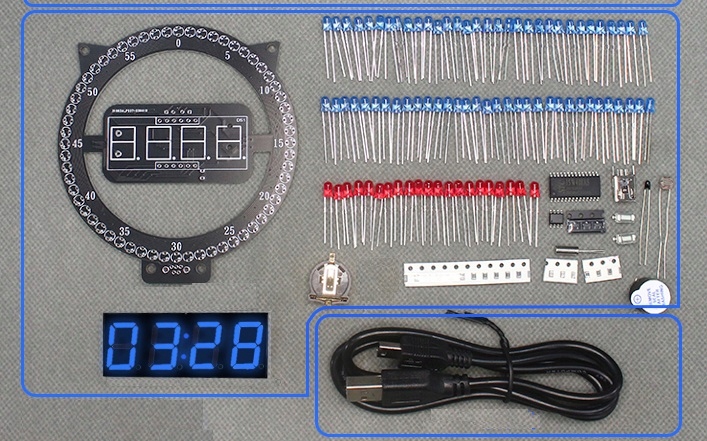

R1 и R2 — резистор 0805 10 кОм.

R3-R11 — резистор 0805 1 кОм.

Две небольшие микросхемы для пайка требует навыков.

Инструкция:

Схема сборки системы напечатана на доске. Необходимо обратить внимание на полярность в случае таких элементов, как конденсаторы, диоды, транзисторы. В случае со светодиодами более длинная ножка – это плюс +, у большинства элементов свои параметры описаны на корпусе. Резисторы могут иметь полосовую маркировку, их сопротивление и допуск можно прочитать с помощью калькуляторов, доступных в Интернете, или измерить с помощью мультиметра. Порядок сборки обычно произвольный, в зависимости от планировки, сначала собираем самые мелкие элементы.
