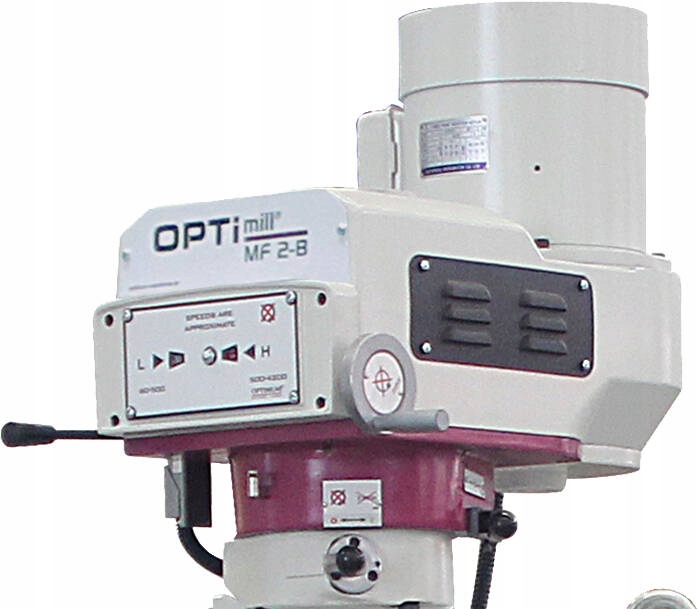

СВЕРЛИЛЬНО-ФРЕЗЕРНЫЙ СТАНОК OPTImill MF 2-B OPTIMUM 3348330

• Надежная конструкция из высококачественного механитового литья
• Высокая соосность благодаря коническому роликоподшипнику, измерение менее 0,01 мм в пиноле.
• Бесступенчатая регулировка скорости.
• Вращение в вправо/влево для нарезания резьбы
• Оси X и Z с регулируемой направляющей «ласточкин хвост» на 55°
• Ось Y с плоской направляющей
• Наклон фрезерной головки ± 45°
• Система охлаждения
• Правое и левое вращение
• Автоматическая подача quinoli, 3-ступенчатая 0,04–0,15 мм/об.
• Моторная подача по осям X, Y и Z.
• Точная микроподача.
• Фрезерный шпиндель с прецизионным подшипником.
• Механический тормоз шпинделя.
• Шкала глубины сверления и удар молотка.
• Таблица крестовина с Т-образными пазами и каналом охлаждения.
• Централизованная смазка.
• Регулируемая по высоте защитная решетка с микровыключателем от летящей стружки и деталей для максимальной защиты пользователя.
• Массивный. и большой стол XY, поверхность которого точно обработана Т-образными канавками.

ДАННЫЕ ТЕХНИЧЕСКИЕ:

• Длина (изделия): 2000 мм
• Ширина/глубина (изделия): 1600 мм
• Высота (изделия) ): 2010 мм
• Вес (нетто): 1000 кг
• Диапазон наклона сверлильно-фрезерной головки: вертикальный ± 45°.
• Диапазон поворота фрезерной головки: по горизонтали ±90°.
• Максимальный размер режущей головки: 76 мм.
• Сталь с повышенным сопротивлением сверлению (S235JR): 24 мм.
• Сталь с повышенным сопротивлением сверлению (S235JR): 24 мм. li>
• Макс. размер концевой фрезы: 25 мм
• Сталь с возможностью непрерывного сверления (S235JR): 20 мм
• Напряжение питания: 400 В
• Частота сети: 50 Гц
• Длина горизонтального фрезерного стола: 230 мм
• Ширина горизонтального фрезерного стола: 1246 мм
• Расстояние между вертикальным шпинделем и горизонтальным фрезерным столом макс.: 405 мм
• Стол для горизонтального фрезерования Т-образных пазов Размер: 16мм
• Стол для горизонтального фрезерования Т-образных пазов Количество: 3
• Стол для горизонтального фрезерования Т-образных пазов Расстояние: 63мм
• Горизонтальный фрезерный стол Макс. нагрузка: 200 кг
• Насос(ы) охлаждающей жидкости Мощность привода: 90 Вт.
• Стандарт: DIN EN 55011.
• Ручное перемещение по оси X: 690 мм.
• Ручное перемещение по оси Y: 310 мм.
• Направляющая перемещения по оси Z: 390 мм.
• Автоматическое перемещение по оси X: 610 мм.
• Поперечное перемещение по оси Y, автоматическое: 230 мм.
• Перемещение по оси Z — автоматическое: 310 мм.
• Глубина вертикального шпинделя. Горловина шпинделя: 15–415 мм.
• Вертикальный шпиндель. Держатель шпинделя: ISO 40 DIN 2080
• Вертикальный шпиндель Диапазон скоростей скорость вращения: 60 - 4200 мин¹
• Вертикальный шпиндель Количество диапазонов скорости вращения: 2
• Регулировка скорости вертикального шпинделя: механически бесступенчатая
• Диаметр пиноли вертикального шпинделя: 86 мм
• Вертикальный ход пиноли шпинделя: 127 мм
• Вертикально шпиндель с подачей пиноли: 0,04 / 0,08 / 0,15 мм/U.
• Вертикальный шпиндель. Перемещение фрезерной головки по оси Y: 312 мм.
• Вертикальный шпиндель. Двигатель с механическим приводом. Нормальный режим: 2,2 кВт.
>
• Общая подключенная нагрузка: 3 кВт
