Ток, реле напряжения, AVR-100TF, 100A, 3x380V Порядок фазы
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 99
Заказывая «Ток, реле напряжения, AVR-100TF, 100A, 3x380V Порядок фазы», вы можете быть уверены, что данное изделие из каталога «Реле» вы получите через 5-7 дней после оплаты. Товар будет доставлен из Европы, проверен на целостность, иметь европейское качество.

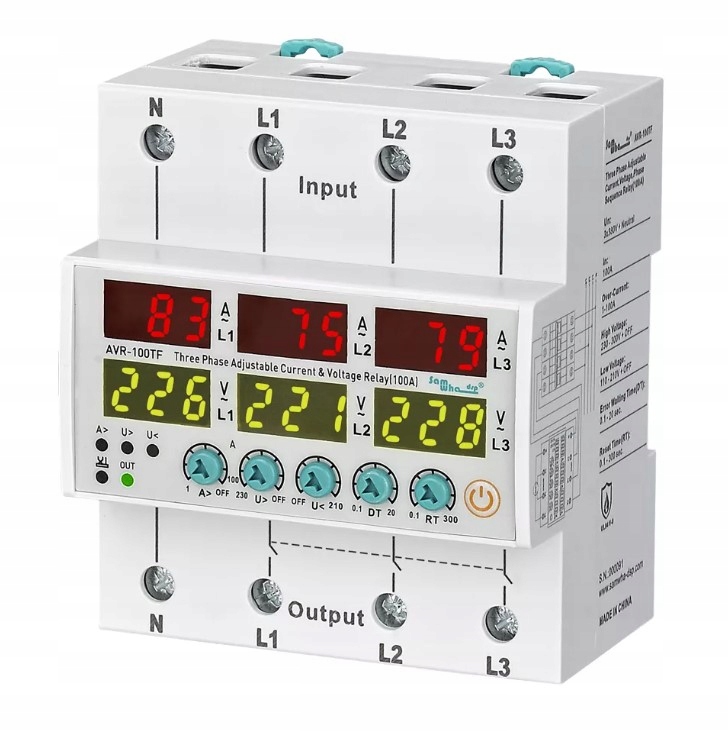

Реле тока и защиты напряжения AVR-100TF
AVR Relay Relay и AVR напряжение предназначены для защиты устройств с чувствительными напряжениями и рабочими токами от ошибок, которые могут возникнуть в результате сетевого напряжения и перегрузки.
Использование устройства и принципа операции
Сопроводите подключения устройств в соответствии с типом подключения. В противном случае устройство может быть повреждено. Отрегулируйте избыток тока и настройки высокого и низкого напряжения и устройство в соответствии с рабочим током и напряжением нагрузки, которое вы будете использовать.
Избыточное состояние ошибки: Если текущее значение ниже, чем установленные значения в данный момент (когда устройство не имеет ошибки), текущее значение увеличится выше установленного значения в данный момент, устройство ждет установленного ограничения времени, а затем устройство будет включать светодиод ошибки, значение перегрузки, отображаемое на текущем дисплее, вспыхивает во время ошибки.
Состояние ошибки напряжения: если значение сетевого напряжения (вход) находится между значениями настройки высокого и низкого напряжения (когда устройство не вызывает ошибки), значение сетевого напряжения (вход) увеличивается выше установленного значения высокого напряжения или ниже нижнего значения; Устройство ждет указанного времени ожидания ошибок, а затем отключите источник питания от реле, светодиод ошибки загорается, и значение входного напряжения сети, показанной на дисплее напряжения, мигает во время ошибки.
Чтобы выбраться из состояния ошибки перекрытия: после удаления ошибки растяжения нажмите клавишу/Out. или
Отключите питание и низкое напряжение, устройство ждет установленного предела времени сброса, после чего устройство активирует реле. Светодиод ошибки выходит, светодиодные фонари.
Параметры:
- Оцененный ток: 100a
- Напряжение: 3x380V + нейтральный
- .
- дисплей: 6x светодиодный цифровой дисплей и 5 светодиодов
Рейл для настройки:
- Перегрузка: 100a (1-100A)
- 230-300v + excusion 110-210V + исключение
- предохранитель низкого напряжения: 115V
- 0,1-20Sec.
- Время сброса: 0,1-300 с.
Настройки диапазонов
1-й мощностью задержки
5-й настройки настройки состояния
6-м. В этом состоянии на экране будет отображаться сообщение «Отключено», а устройство не может быть автоматически сброшено. Нажмите эту кнопку еще раз, чтобы перезапустить устройство (без сбоя).
7-ток-дисплей
1. Группа дисплея: Во время нормальной работы отображается текущее значение здесь, экран постоянно сияет, когда он не находится в состоянии ошибки, дисплей мигает в случае ошибки (электричество).
Во время процесса программирования дисплей показывает значение соответствующей программы на дисплее (превышение тока и высокое/низкое напряжение, время задержки, значения времени сброса). 8 Free
Группа отображения 2.: Во время нормальной работы здесь отображается значение входного напряжения, экран постоянно выделяется, если состояние ошибки не происходит. Дисплей мигает в случае ошибки (высокое или низкое напряжение).
9 светодиодов:
a>: это сияет, когда возникает текущая ошибка.
v>: он сияет, когда произойдет сбой высокого напряжения. напряжение.
x1: он сияет, когда возникает ошибка фазовой последовательности. (※ Только AVR-XXTF имеет эту функцию.)
0UT: он сияет, когда устройство начинает отправлять сигнал.
Размеры:
