FD110 STRONG Магнитный фильтр-сепаратор для центрального отопления с настенным котлом. 3/4 . 9000Gs. FERDOM Магнетизер.

FD110 "STRONG" Магнитный фильтр-сепаратор для систем центрального отопления. с подвесным котлом-3/4. Магнетизер FERDOM.

Пожизненная гарантия на корпус.

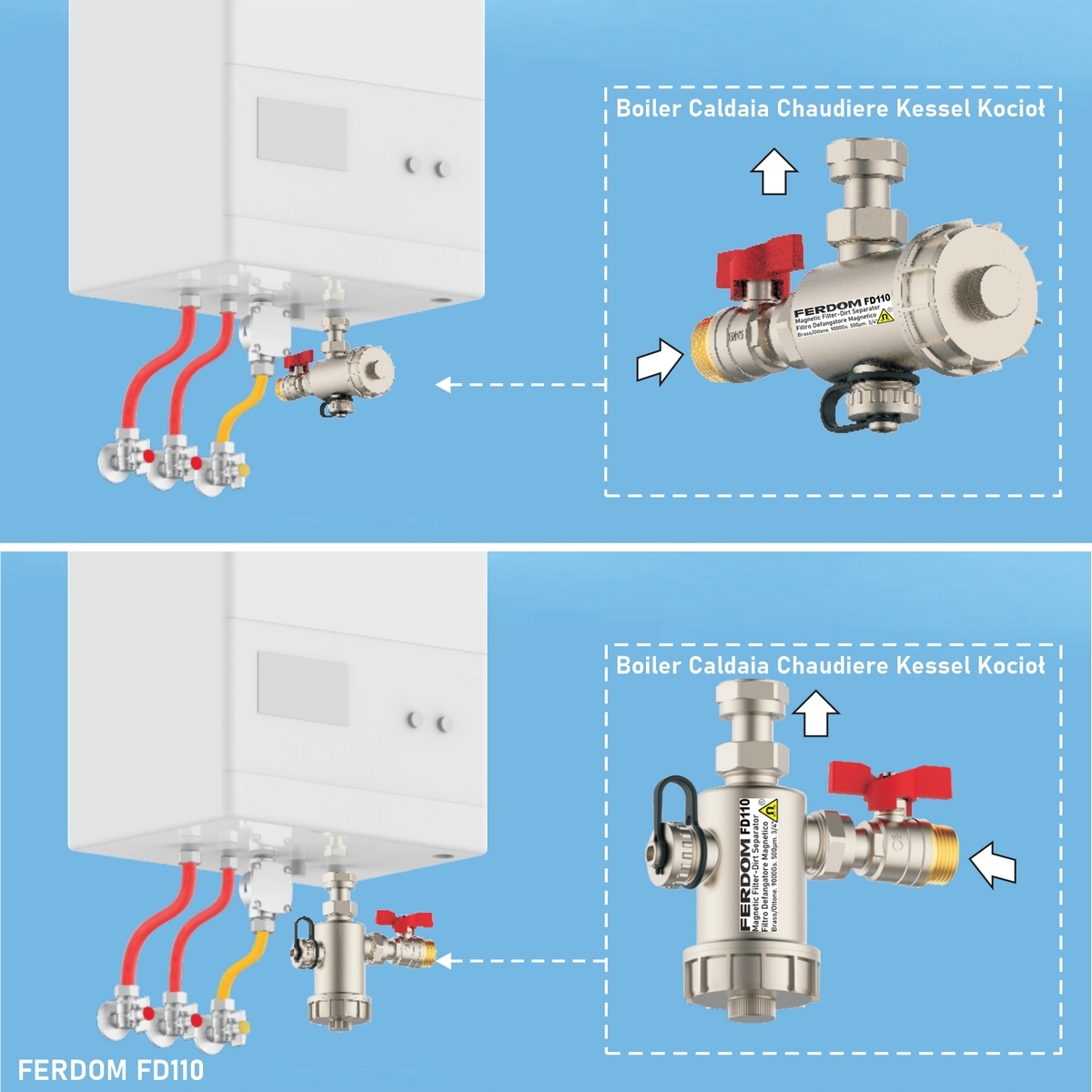

- Водоприемники установлены под углом 90 градусов, типовая система подключения для настенного котла. к установке центрального отопления. Всего 4 варианта подключения фильтра к установке – два под углом 90 градусов, два под углом 180 градусов.

- Магнитные примеси улавливаются фильтром сильный неодимовый магнит силой 9000 Гс с площадью магнита 30см2. Такие загрязнения могут привести к заклиниванию насосов и клапанов, снижению теплоотдачи радиаторами

- Немагнитные примеси улавливаются эффективным сетчатым фильтром из нержавеющей стали диаметром 500 микрон и площадью поверхности до 85 см2. Этот вид загрязнений (минеральные отложения) блокирует теплообменники, засоряет трубы, снижает эффективность работы системы.

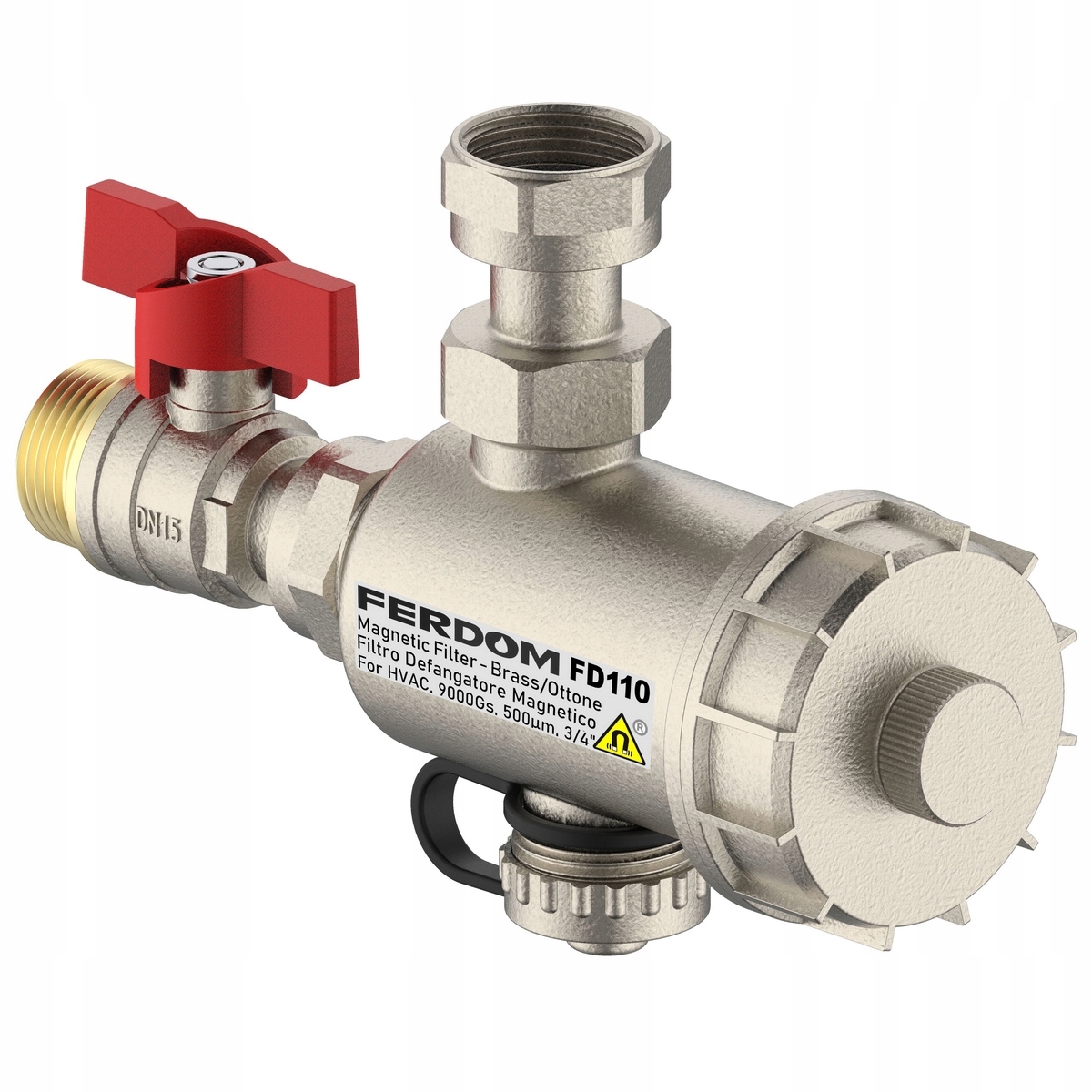

- Фильтр FD110 имеет очень прочный металлический корпус, металлическую крышку и магнитную втулку. Большинство производителей котлов центрального отопления рекомендует устанавливать магнитный фильтр вместе с новым котлом центрального отопления.

- Рекомендуется использовать в домашних системах центрального отопления. с настенным котлом – благодаря конструкции и функциям фильтра и его небольшим размерам. Его также можно использовать для солнечных установок и систем отопления, вентиляции и кондиционирования.

- Благодаря использованию фильтра FERMAG FD110 затраты на обслуживание и стоимость запасных частей снижаются за счет меньшего количества отказов.

- Большинство европейских производителей котлов центрального отопления. в настоящее время рекомендует устанавливать Магнитный Фильтр вместе с новым котлом центрального отопления.

- Для повышения эффективности магнитного фильтра мы рекомендуем использовать проникающий препарат Filter Fluid FD678, доступный на наших аукционах.

Монтаж и эксплуатация

- Фильтр должен быть установлен под котлом на обратной линии.

- Циклический процесс очистки фильтра (не менее раз в год) заключается в:

а) Выключить котел, закрыть кран фильтра (на обратке) и кран на подаче котла.

в) Снять магнит из камеры - магнитные отложения попадут в корпус.

г) Отвинтите и снимите крышку и магнитную втулку вместе с сетчатым фильтром.

д) Тщательно промойте фильтр и удалите отложения и отложения.

г) После очистки выполните следующие действия: в обратном порядке.

е) В завершение проверьте герметичность крышки и прокачайте фильтр. и поломка котла не покрывается гарантией.

Технические данные

Продукт; Магнитный фильтр-сепаратор FERMAG FD110 для центрального отопления

Модель/производитель; FD110 / FERDOM

Применение;

- Для бытового отопления, солнечных батарей, небольших холодильных установок и систем кондиционирования воздуха.

- Базовое: улавливает ферромагнитные примеси.

- Дополнительно: улавливание других примесей и шлама

Неодимовый магнит: Номинальная мощность 9000 Гс. Область 30см2

Тип установки магнита: В герметичной латунной камере.

Тип сепаратора-отстойника; Фильтр-сетка из нержавеющей стали, размер микрона 500 м, площадь 85 см2

Максимальная мощность системы центрального отопления: 20-24 кВт

Материал корпуса: Латунь никелированная - CuZn42Pb3

п>

Технические данные (продолжение)

Металлические элементы; Крышка, магнитная втулка - Латунь CuZn42Pb3

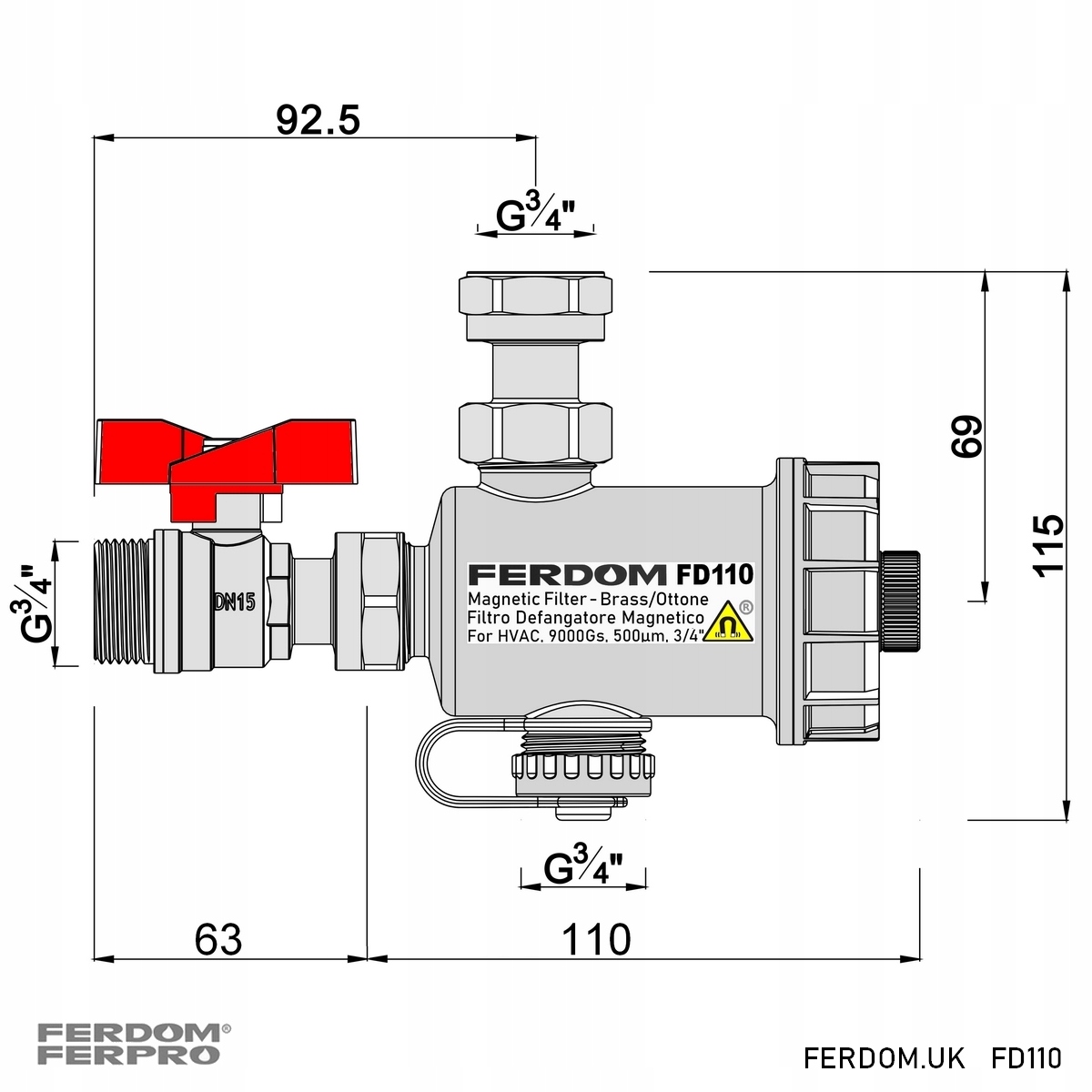

Размер фильтра: Без клапанов, резьбовое соединение, заглушка - 80мм/130мм

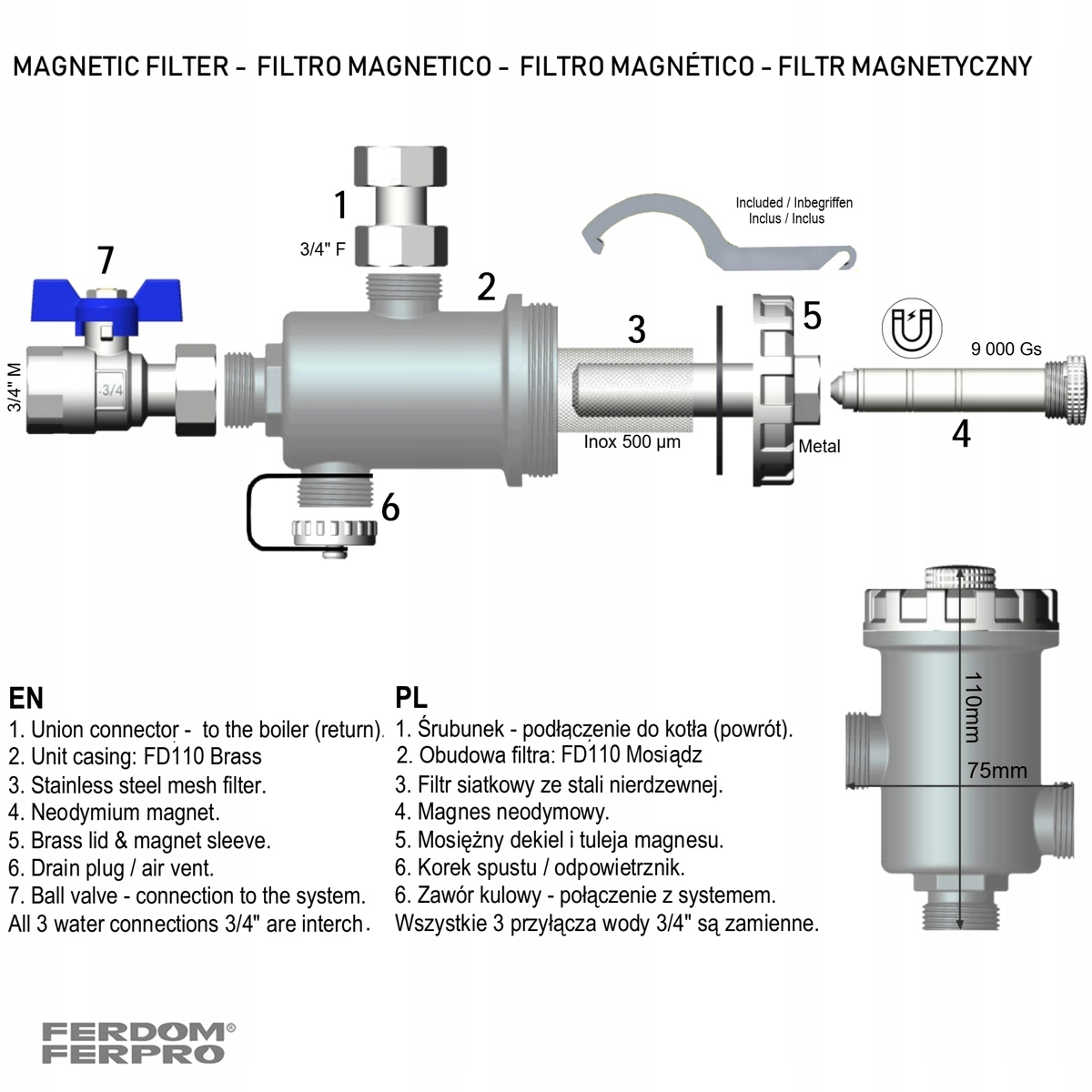

В комплекте; Корпус (корпус), винтовое соединение, клапан, заглушка/вентиляционный клапан, ключ крышки.

Вес / с упаковкой: 760 грамм / 1000 грамм

Водопроводные соединения/заглушки: Все 3 водяных соединения 3/4 дюйма взаимозаменяемы.

Варианты подключения воды: 4

Диапазон рабочих температур: 0–90 градусов C

Максимальное рабочее давление: 3 бар

Среда: вода, растворы гликоля

Макс. концентрация гликоля в системе: 30 %

Место установки: На нижней обратке котла центрального отопления.

Загрузка технической информации

https://drive.google.com/open?id=0BzFhFKO87oADNmFWOGJpNlNPc2s

Зачем устанавливать магнитный фильтр - Разделитель?

Радиаторы центрального отопления Обычно они изготавливаются из мягкой стали, которая очень подвержена коррозии. Даже при установке высококачественного ингибитора коррозии может возникнуть некоторый уровень коррозии; при очистке без ингибитора уровень коррозии во много раз выше. В системе центрального отопления в отсутствие воздуха обычно образуется черный магнетит, который имеет магнитную природу и поэтому может улавливаться магнитом.

Хотя магнетиты в семь раз тяжелее воды и обычно опускаются на дно радиатора они возникают, некоторые частицы рассеиваются в системе потоком. Если магнитный фильтр не соберет эти частицы, они попадут в следующее устройство с электромагнитными свойствами; например, циркуляционный насос, и приведет к преждевременному износу. Они также попадают в другие элементы установки, такие как клапаны, теплообменники и т.п., вызывая их засорение и снижение теплового КПД системы.

Дополнительной встроенной функцией устройства является сепаратор-отстойник немагнитных примесей. Этот вид примесей (так называемая накипь) блокирует теплообменники, вызывает перегрев котла, забивает трубы, снижает эффективность всей системы.
