LC00602

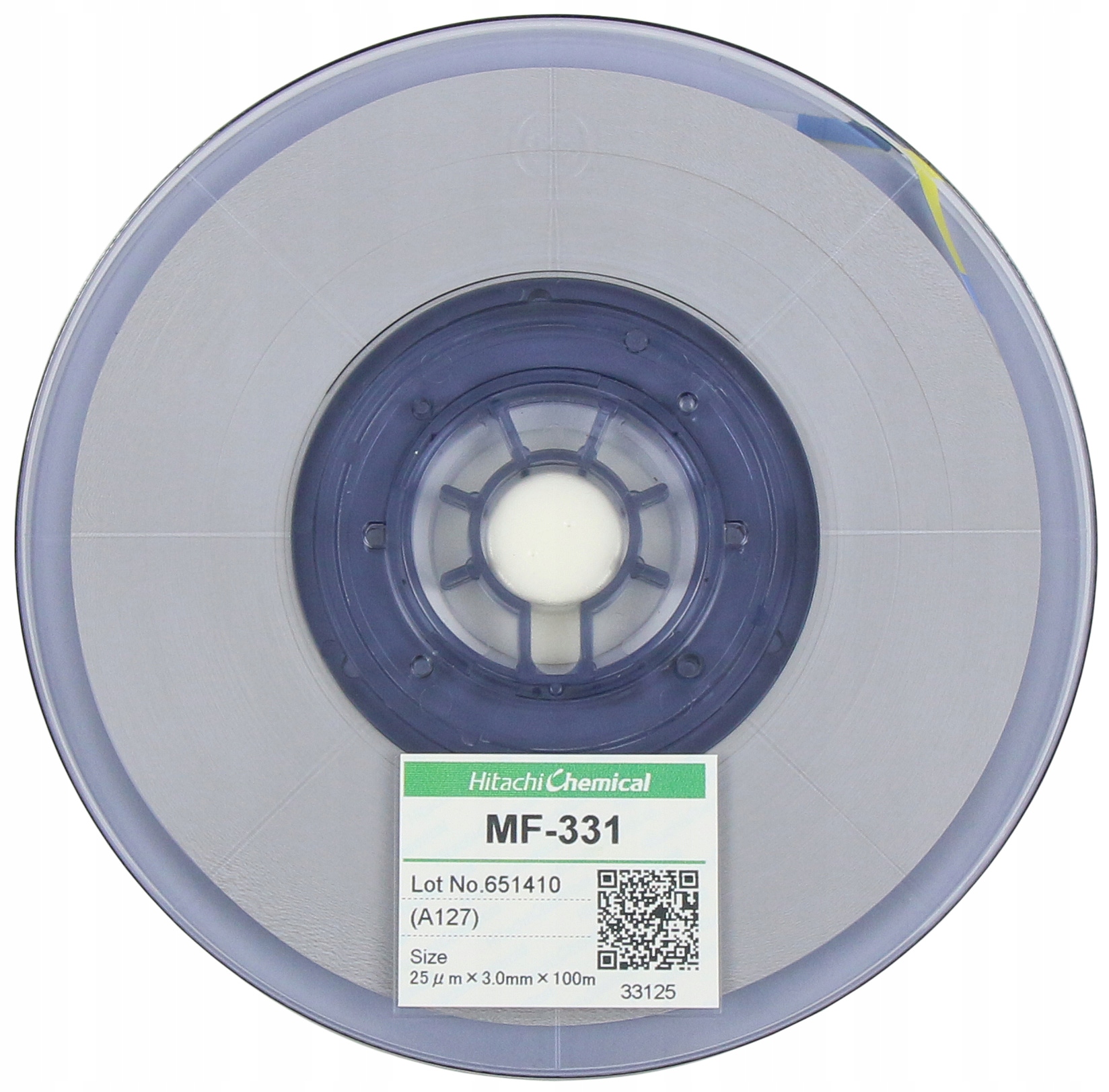

Анизотропная электропроводящая лента ACF

HITACHI MF-331 3,0 мм

Предназначена для создания электрических соединений или их регенерации, в том числе между гибкими гибкими лентами и стеклянной подложкой ЖК-дисплея. экраны.

Анизотропная лента ACF HITACHI MF-331, предназначенная для создания и восстановления электрических соединений между электронными компонентами и подложкой/ламинатом.

Компонентами могут быть:

• PCB (печатная плата)
• ленты гибкого типа FPC (гибкая печатная плата)

Подложка могут быть:

• PCB (печатная плата)
• гибкие ленты FPC (гибкая печатная плата)
• ЖК-дисплей (стекло) )

Электрическое соединение по оси «Z» выполнено с помощью электропроводящих лент ACF. ACF, т.е. анизотропная проводящая пленка, представляет собой тонкую пленку (10-50 мкм) со слоем эпоксидного или акрилового клея, содержащую полимерные шарики, металлизированные никелем или золотом, равномерно распределенные по ее объему. Диаметр этих шариков варьируется в зависимости от растра (30-300 мкм) выполненных соединений.

Анизотропная токопроводящая лента ACF закрепляется с обеих сторон разделительными лентами.

После прижимая ленту АКФ терморезистором, обеспечивающим контролируемую силу давления (2-4МПа) и температуру (180-210°С) в месте соединения, происходит механическое и электрическое соединение разбросанных шариков и создание электрического соединения в Ось «Z». За этим процессом можно наблюдать здесь и на нашем YouTube-канале.

Основным применением лент ACF являются следующие технологии:

• Flex on Glass (FOG)
  • li>
  • Чип на стекле (COG)
  • Чип на гибком трубопроводе (COF)
  • TAB, Flex on Board (FOB)
  • Flex on Flex (FOF)
  • Chip on Board (COB).

  Технология ACF широко используется для для соединения ЖК-панелей с гибкими печатными платами или для соединения печатных плат в различных конфигурациях.

• p>

  Он широко используется практически в каждом массовом электронном устройстве, т.е. в мобильных телефонах, ЖК-телевизорах, ноутбуки, планшеты и OLED-дисплеи.

  Лента ACF также предоставляет уникальную возможность осуществлять электрическое соединение с контактами изоленты из материала ITO (оксид индия и олова), нанесенной на стеклянную поверхность ЖК-панели.

  Технические данные ленты:

  • модель: HITACHI MF-331
  • толщина: 25 мкм
  • ширина: 3,0 мм
  • длина: 1 м
  • минимальная площадь поверхности контактной площадки: 60 мкм2
  • выделенная ширина контактной площадки: 50 мкм
  • выделенное расстояние между колодками: 50 мкм
  • количество шариков: 800 шт/1мм2
  • начальная температура: 70°С+/-10°С
  • начальное давление: 1МПа
  • время начального соединения: 1-3 секунды
  • конечная температура: 150°C+/-10°C
  • конечное давление: 3+/-1МПа
  • Время окончательного соединения: 10 секунд.
  • Другие технические данные: можно найти в документации.

  Все анизотропные ленты следует хранить в условиях охлаждения -10~5. °С!
