Стельовий датчик руху PIR, LED

PIR-датчик движения, 360°, 1200 Вт, круглый, встраиваемый

ПИР-датчик движения предназначен для потолочного и скрытого монтажа. Благодаря расширенному монтажу датчик монтируется стабильно, ровно приспосабливаясь к поверхности, на которой он установлен. Исключительно тонкий и эстетичный, видимый элемент, идеально сочетающийся с потолком.

Прибор оснащен PIR-датчиком, фотодиодом и регулировкой, позволяющей автоматически управлять устройством с учетом таких параметров, как как интенсивность света и время ожидания.

Наиболее важные параметры:

✔️ Тип датчика: PIR

✔️ Угол обнаружения: 360°

✔️ Макс. нагрузка (резистивная/индуктивная – например, светодиод): 1200 Вт / 600 Вт

✔️ Регулировка датчика освещенности: <3 – 2000 люкс

✔️ Регулировка времени активации: 10 с ± 3 с – 30 мин ± 2 мин

Технология PIR

Датчик движения PIR — это устройство, использующее технологию обнаружения инфракрасного излучения, которое реагирует на движение в поле зрения. Он работает на основе теплового эффекта, который предполагает обнаружение изменений температуры окружающей среды. Датчик может активировать подключенное устройство в режиме непрерывной работы или активировать его по заданному значению интенсивности света

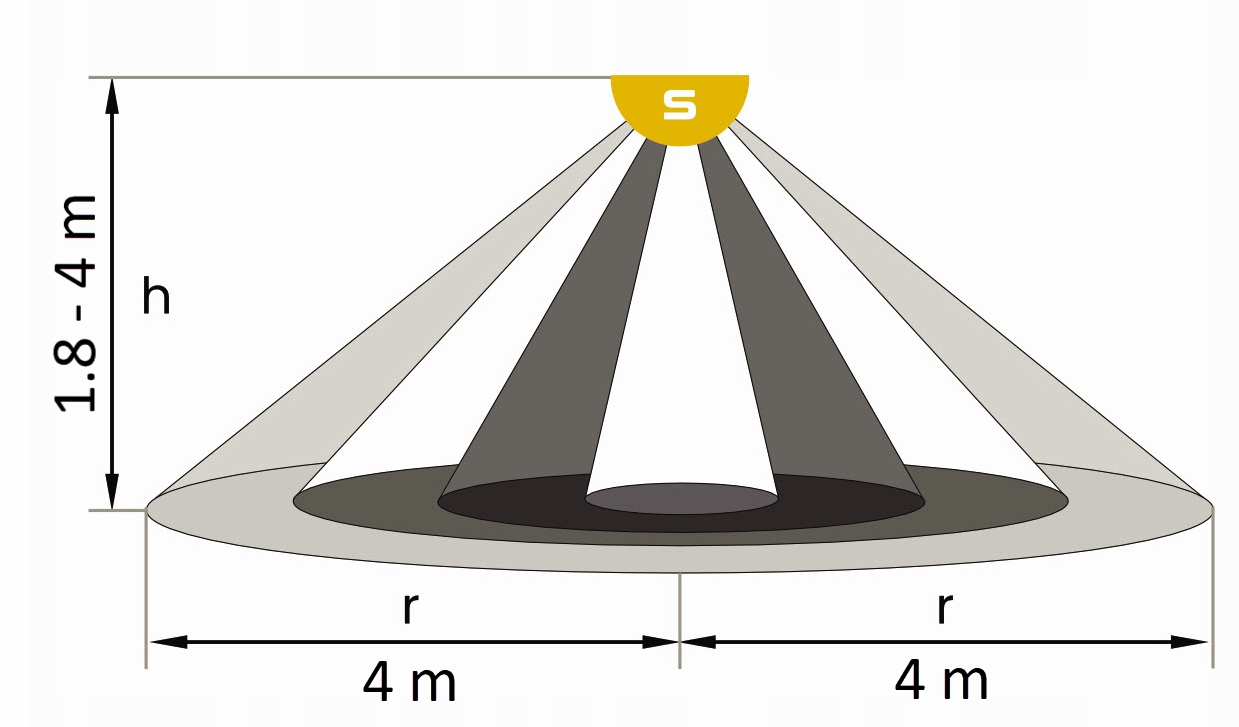

Характеристики обнаружения

Установленный на потолке, он позволяет обнаруживать движущиеся объекты на площади до 8 м.

Судьба

Датчик предназначен для установки в качестве системы управления индуктивными устройствами (например, светодиодным освещением) и резистивными устройствами, питаемыми переменным током напряжением 230 В 50 Гц. Датчик также позволяет управлять устройствами в зависимости от выбранного уровня внешней освещенности.

Пример работы датчика в сочетании со светодиодной лампой

При интенсивном освещении, превышающем порог дневного света, датчик не включит лампу, когда кто-то входит в комнату.

Если окружающее освещение ниже установленного порога освещенности в датчике, лампа включится. При следующем обнаружении движения время активации сбрасывается.

Когда вы выйдете из комнаты, лампа автоматически выключится по истечении запрограммированного времени активации.

ПРОГРАММИРОВАНИЕ ДАТЧИКА осуществляется легко путем выбора соответствующего значения поворотом ручек TIME и LUX

Задержка и непрерывность обнаружения [ВРЕМЯ]

Настройка времени срабатывания после обнаружения движения, регулируется от 10 с ± 3 с до 30 мин ± 2 мин.

При обнаружении датчик активируется, следующее обнаружение сбрасывает время активации.

Датчик освещенности [ЛЮКС]

Регулировка работы устройства в зависимости от интенсивности освещения. Датчик может реагировать в течение дня, если он установлен в максимальное положение (значок солнца). При установке минимального значения устройство будет активироваться только в темноте.

При установке максимального значения — 2000 люкс датчик будет активировать подключенное устройство как днем, так и ночью.< /п>

Логистические параметры:

• Количество шт. в непосредственной упаковке: 1 шт.
• Количество штук в коллективной упаковке: 50 шт.
• Размеры непосредственной упаковки [Д х Ш х В]: 6 х 9 х 12 см li>
• Размеры оптовой упаковки [Д х Ш х В]: 46 х 33 х 20 см.
• Вес брутто в прямой упаковке: 0,1 кг
• Вес брутто коллективной упаковки: 5,1 кг
• Объем коллективной упаковки: 0,03 м³
< /ул >

Параметры продукта:

• Модель: TG-MS-PIR-102W-S
• Тип: Датчик движения
• Технология датчика: Пассивный инфракрасный датчик [PIR]
• Номинальное напряжение питания: 220–240 В переменного тока.
• Номинальная частота сети: 50–60 Гц
• Макс. резистивная нагрузка: 1200 Вт
• Макс. индуктивная нагрузка: 600 Вт
• Макс. нагрузка для светодиодного источника света: 600 Вт
• Место применения: в помещении
• Место установки: заподлицо -монтируемый, на потолке
• Дальность обнаружения: макс. 4 м (радиус)
• Высота монтажа: 2,2–4 м
• Релейный выход: нет
• Регулировка дальности обнаружения «SENS»: нет
• Регулировка времени активации «ВРЕМЯ»:да; мин. 10 с ±3 с, максимум 30 мин ±2 мин
• Регулировка чувствительности датчика освещенности «ЛЮКС»: да; <3–2000 люкс
• Угол обнаружения датчика: 360°
• Регулировка по горизонтали: нет
• Регулировка по вертикали [вертикальная]: нет
• Скорость движения объекта обнаружения: 0,6–1,5 м/с
• Датчик метод регулировки: потенциометры
• Класс защиты: II
• Степень защиты: IP20
• Материал корпуса: поликарбонат [ПК]

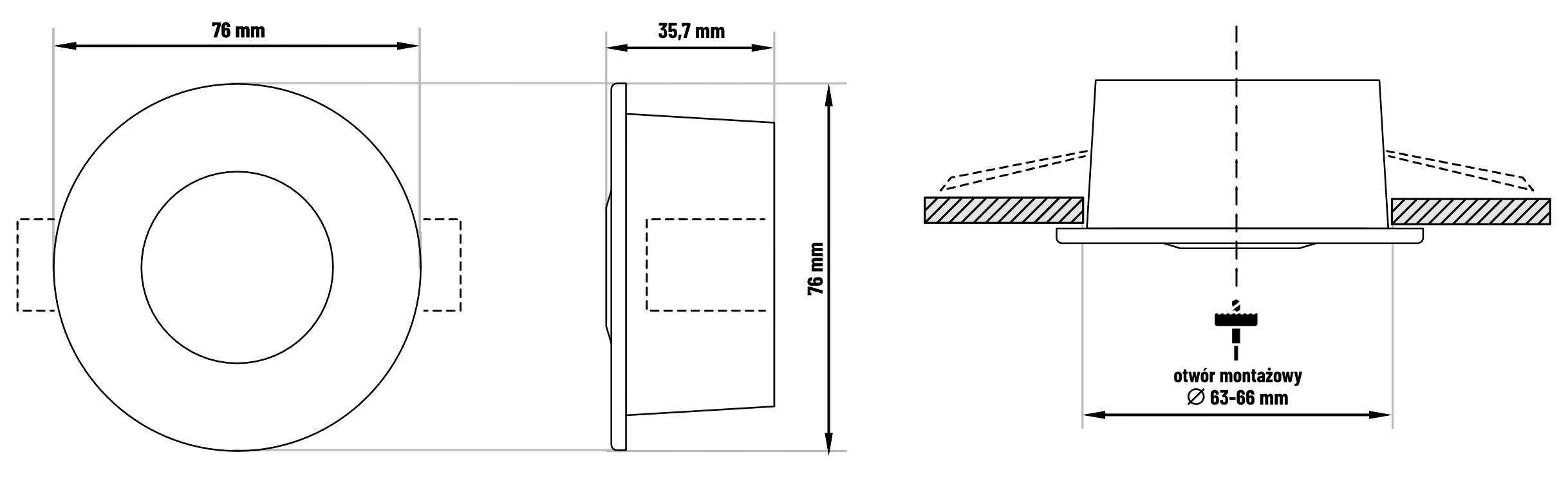

• Размеры [Ø x Ш]: Ø76 x 35,7 мм
• Температура эксплуатации и хранения: мин. -20°С; макс. +40°C
• Влажность при эксплуатации и хранении: относительная влажность <93% без конденсации
• Назначение продукта: освещение автоматика управления или другие электрические устройства
• Тип подключения: винтовые клеммы
• Диапазон сечений используемых кабелей:1,5 мм²
• Диаметр монтажного отверстия: Ø63–66 мм
• Вес нетто: 0,07 кг
• Цвет корпуса:белый
